l'excentrique (forme bleue sur l'image ci-dessus). Il doit toujours exister un support de sous-châssis
à moins de 150 mm du centre de l'excentrique.
4.6
Installation du support de châssis arrière (M3)
L'équerre plate est équipée de trous prédécoupés de manière à régler la longueur des différents
châssis en fonction des marques de camion. Les plaques sont livrées comme plaques aveugles de
façon à ce que le carrossier-constructeur puisse percer des trous aux endroits requis.

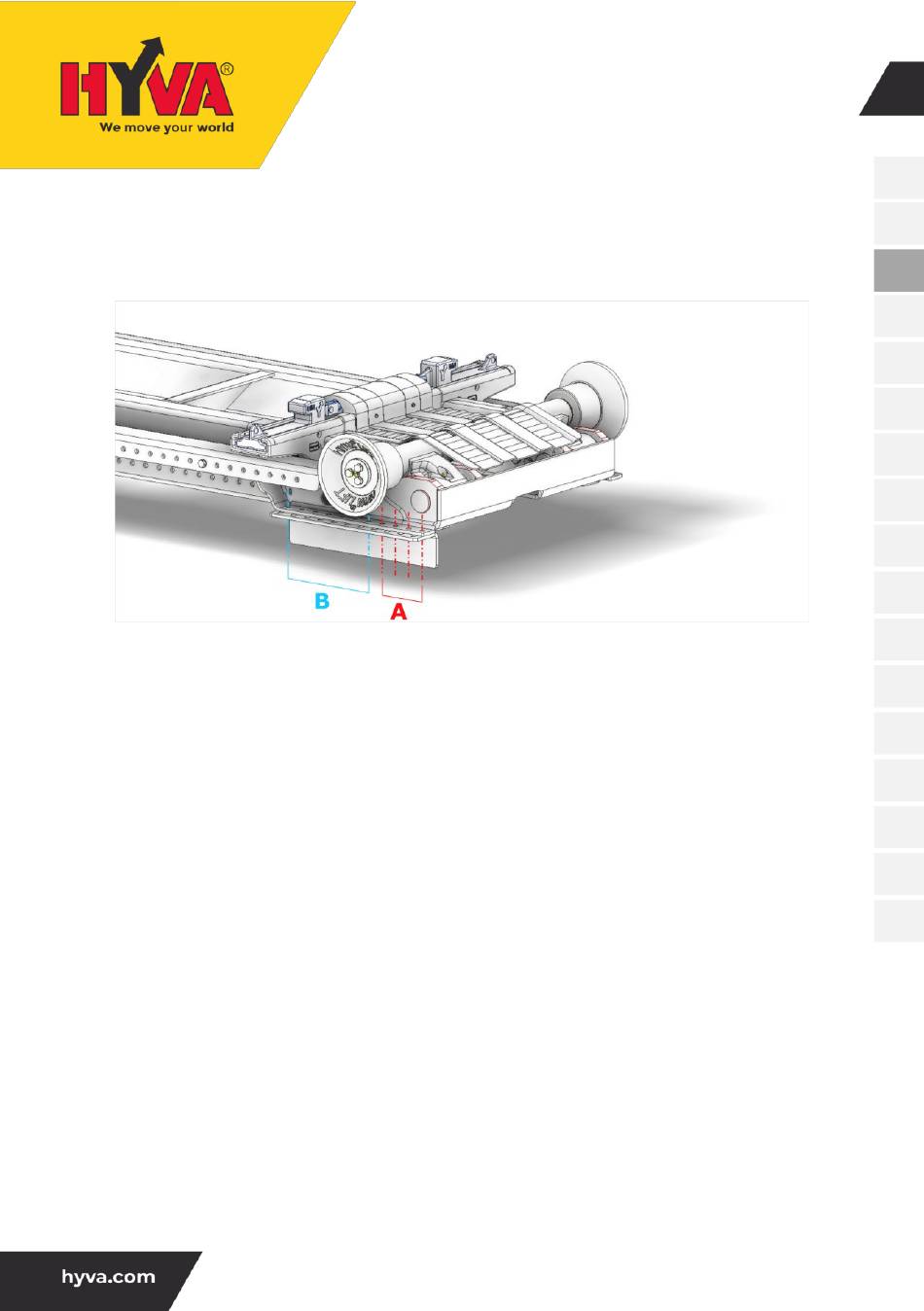

Utilisez au moins 6 jeux de boulons M14 de type III par côté pour fixer la plaque sur le châssis. Au
moins trois de ces boulons doivent être dans la section A illustrée sur la Figure 4.11 ; les trois
autres boulons peuvent être répartis entre la section A et la section B.
Données susceptibles d'être
modifiées sans préavis
BRAS DE MANUTENTION TITAN
MANUEL D'INSTALLATION
Figure 4.11
22
