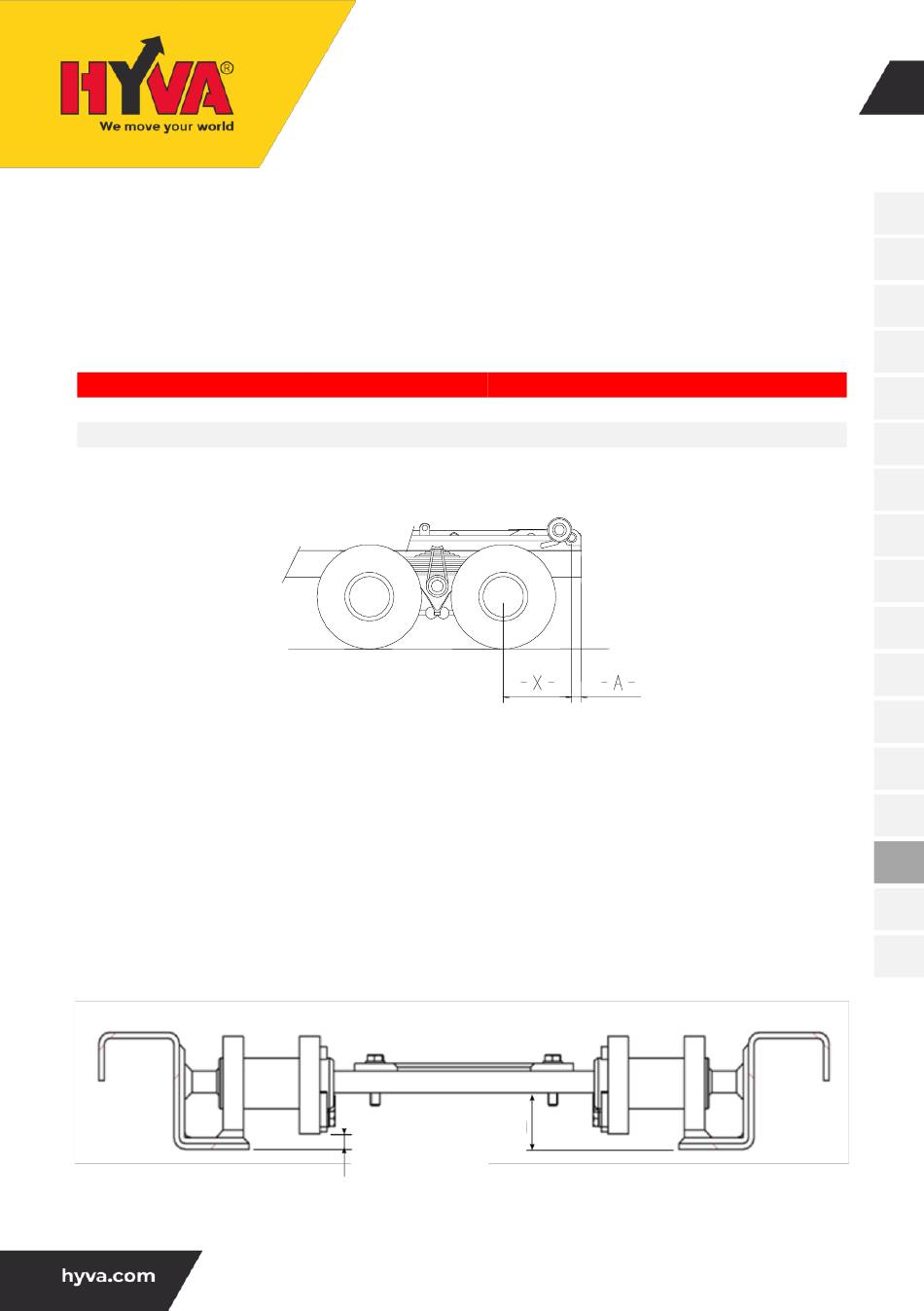

Монтажный чертеж кузова также определяет степень необходимого укорочения шасси. На
рис. 3.1 приведен пример схемы для установки кузова, где длина контейнера составляет
6500 мм, а задний свес (X) — 870 мм. Правильная длина заднего свеса шасси грузовика,
изображенного на рис. 3.2, равняется суме длины заднего свеса крюкового погрузчика («X»)
и длины, обозначенной как A (соответствующие значения приводятся в табл. 3.1). Шасси
может выходить за пределы крюкового погрузчика на расстояние не более 80 мм, в
противном случае погрузка и разгрузка контейнеров будет невозможна.
Элемент
A
X, не более (стандарт)
Всегда оставляйте минимально возможное расстояние (свес должен быть как можно более коротким)
1
3.3
Конструкционная высота крюкового погрузчика
Компоненты грузовика, которые выступают над шасси (например, редукторы, ВОМ
двигателя), определяют высоту подъема болтового крюкового погрузчика. В конструкции
цилиндрического моста болтового крюкового погрузчика предусмотрен дополнительный
зазор для этих компонентов. Если для каких-либо деталей грузовика требуется больше
места, сперва обсудите с производителем транспортного средства возможность смещения
этих деталей вниз. Если это невозможно, представители компании HYVA могут предложить
вам другие варианты подъема.
Рисунок 3.3. Поперечное сечение крюкового погрузчика в месте расположения
Подлежит изменению без
уведомления
КРЮКОВЫЕ ПОГРУЗЧИКИ TITAN
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
12—18 тонн
80 мм
1
Таблица 3.1. Задний свес
Рисунок 3.2. Устойчивость грузовика
77 мм
21 мм
цилиндрического моста
15
20—22 тонны
80 мм
950 мм (550 мм)
OH-RU HKL-0002 / 25.05.2020 / РД AB
26—30 тонн
95 мм
