возле эксцентрикового замка (выделен синими линиями на приведенном выше рисунке). На
расстоянии не более 150 мм от центра эксцентрикового замка всегда должна находиться
опора подрамника.
4.6
Монтаж кронштейна заднего шасси (M3)
Г-образный кронштейн оснащен продолговатыми отверстиями, которые компенсируют
разницу в ширине между различными шасси и марками грузовиков. Плиты поставляются без
отверстий, чтобы при монтаже кузова можно было просверлить отверстия в необходимых
местах.
Используйте не менее 6 комплектов болтов M14 типа III для соединения плиты и шасси с
каждой стороны. По крайней мере три таких болта должны находиться в секции A (см.
рис. 4.11), а еще три — распределены между секциями A и B.
Подлежит изменению без
уведомления
КРЮКОВЫЕ ПОГРУЗЧИКИ TITAN
ИНСТРУКЦИЯ ПО УСТАНОВКЕ

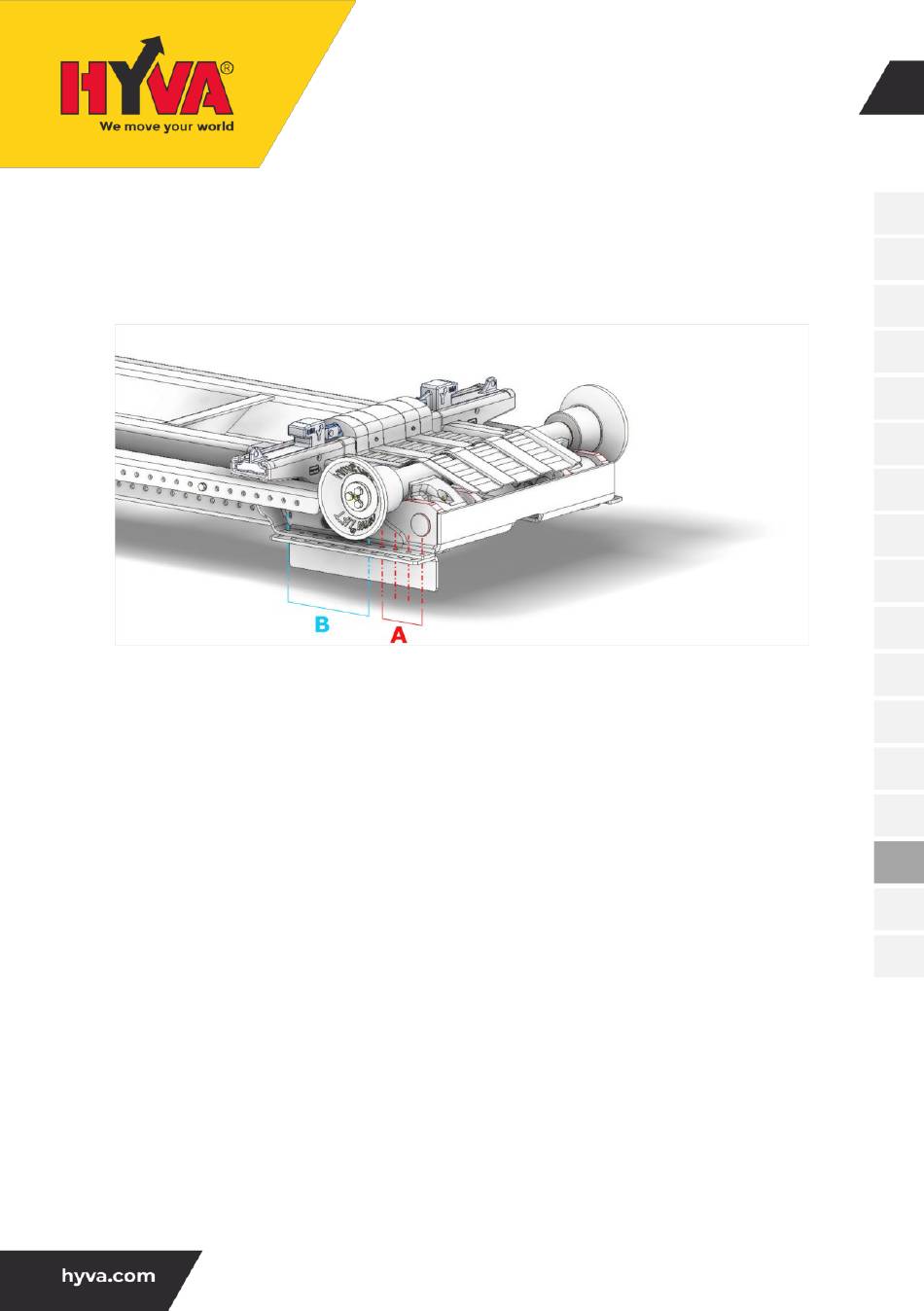

Рисунок 4.11
22
OH-RU HKL-0002 / 25.05.2020 / РД AB
