5.4
Pripojenie čerpadla, olejovej nádrže a bloku ventilov
hákového nakladača
Poznámka:
Pozrite si hydraulickú schému pre TITAN (kód HHY00116), kde
nájdete viac informácií o hydraulike. Nájdete ju v prílohe.

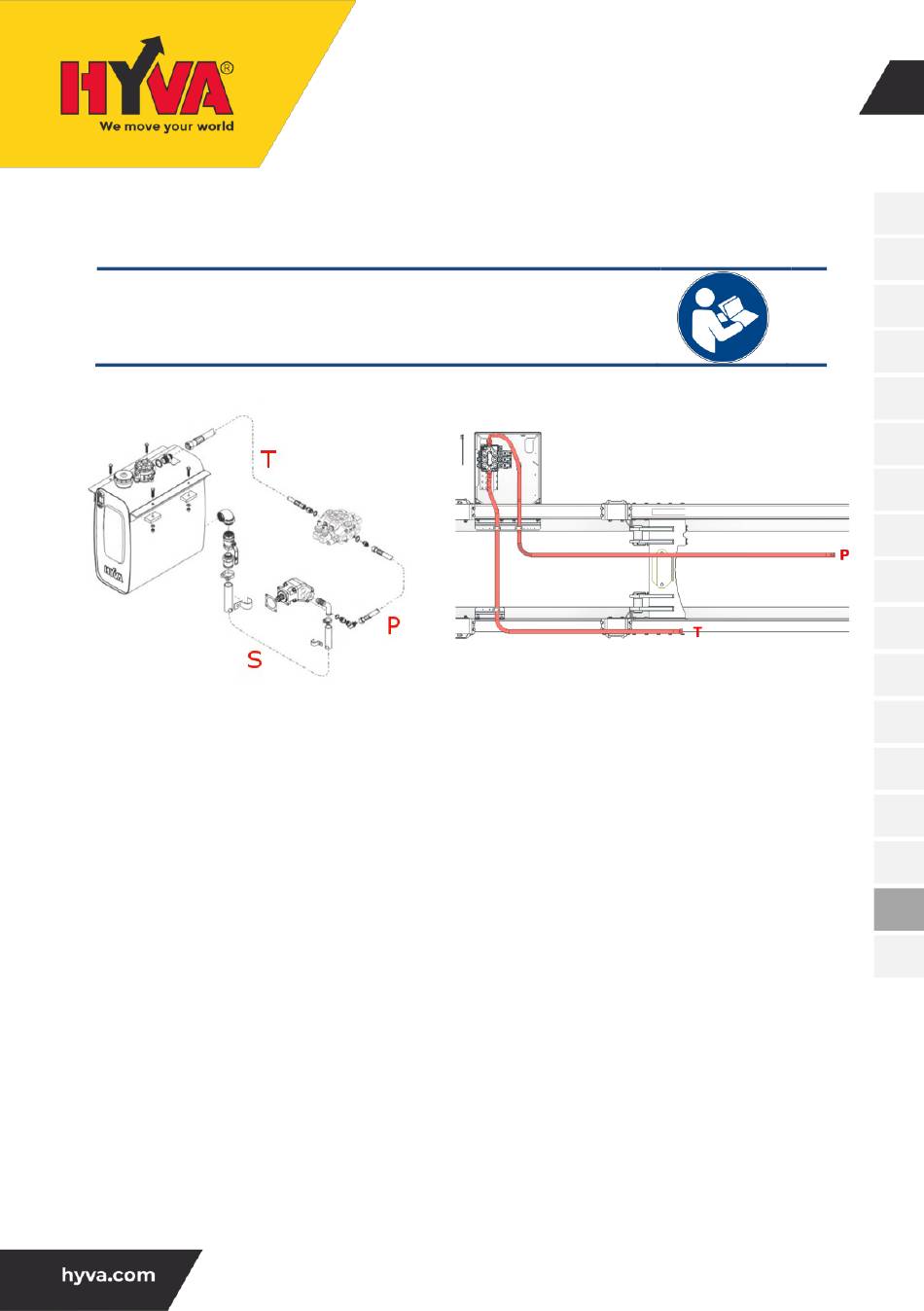

Obrázok 5.2 Prehľad hydraulickej slučky
1.
PRIPOJENIE ČERPADLA K NÁDRŽI
1.1. Zoberte saciu hadičku S dodanú so systémom;
1.2. Odrežte ju na správnu dĺžku;
1.2.1. Premostite rozdiel medzi nádržou a čerpadlom
1.2.2. Vyhnite sa ostrým ohybom, aby sa zabránilo namáhaniu prípojok na telese
čerpadla alebo nádrže
1.3. Odstráňte zvyšky po odrezaní z hrán a vyčistite hadicu pretiahnutím handričkou cez
vnútro hadice;
1.4. Hadicu pripojte k adaptérom LP na čerpadle a na strane olejovej nádrže;
2.
PRIPOJENIE ČERPADLA K HÁKOVÉMU NAKLADAČU
2.1. Priveďte vysokotlakové vedenie P hákového nakladača k čerpadlu
2.2. Hadicu podoprite
2.2.1. Dávajte pozor, aby ste hadice neviedli ponad horúce alebo ostré povrchu/okraje
2.3. Pripojte HP spojku čerpadla k hadici.
3.
PRIPOJENIE NÁDRŽE K HÁKOVÉMU NAKLADAČU
3.1. Priveďte nízkotlakové vedenie T hákového nakladača k nádrži;
3.2. Pokiaľ je to potrebné, pripojte hadicu k hákovému nakladaču;
3.2.1. Dávajte pozor, aby ste hadice neviedli ponad horúce alebo ostré povrchu/okraje;
3.3. Pripojte hadicu k filtru nádrže
Podlieha zmenám bez upozornenia
HÁKOVÝ NAKLADAČ TITAN
INŠTALAČNÁ PRÍRUČKA
Obrázok 5.3 Vedenie tlakovej a uvoľňovacej
25
hadičky
OH-SK HKL-0002 / 25-05-2020 / RV AA
