Anbring monteringsbeslag
Før montering af beslagene skal du sørge for at:
I.
De forborede huller på lastbilens chassis anvendes, når det er muligt. Hvis man skal bore
nye huller i lastbilens chassis, skal man følge lastbilsproducentens vejledning.
II.
Forud for montering af pladerne til chassiset, skal bagsiden af monteringspladerne og
chassiset rengøres.
TRIN 1 FASTLÆG DEN LODRETTE POSITION
Sørg for at:
Når alle monteringsplader er boltet fast på kroghejsen og chassiset,
bør der ikke være hul mellem kroghejsen og chassiset.
1 mm under
chassisets
øverste kant
Figur 4.5 viser det mulige bolthulmønster på chassiset. Det afhænger af lastbilens producent.
Langhullerne i chassisbeslaget gør det muligt med en lodret position "C" på 40 eller 60 mm. Ekstra
positioner kan nås ved at tilføje 5 mm tykke standardringe som vist på figur 4.6, se tabel 4.1 for
antal.
C-mål (mm)
Tilføj ringe
Kan ændres uden varsel
TITAN KROGHEJS
MONTERINGSVEJLEDNING
GODT
Underramme
Chassis
Beslag

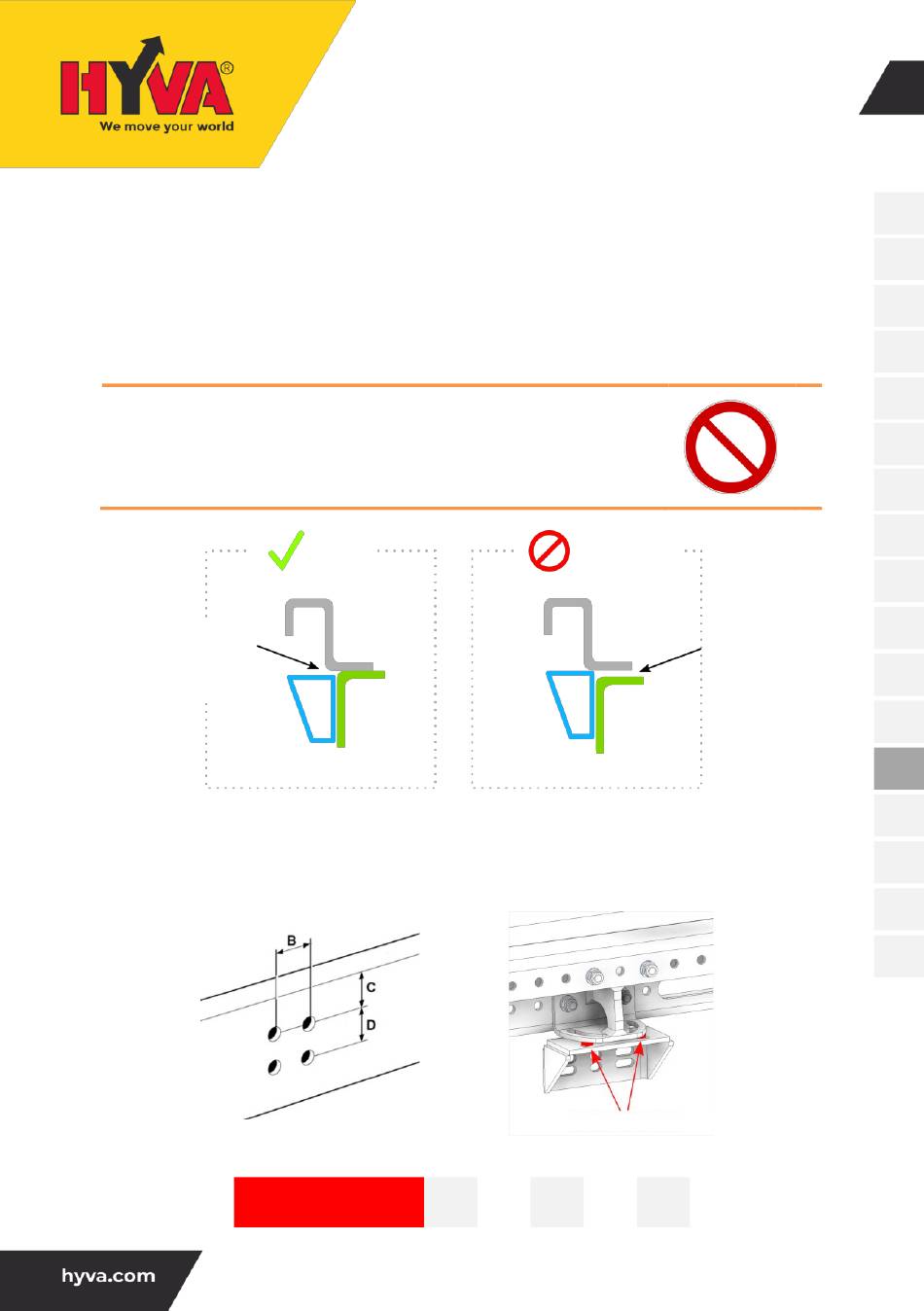

Figur 4.4 Korrekt måde til lodret placering
Figur 4.5
Tabel 4.1 Ringantal
FORKERT
Underramme
Chassis
Beslag
TILFØJ RING HER
Figur 4.6
40
45
50
55
0
1
2
3
18
