M1. Montaż elastyczny wsporników podwozia na cięgnach
Zamontować wsporniki na cięgnach w sposób podany poniżej. Każdy wspornik mocować
przynajmniej dwiema śrubami M14 typu II. Otwory należy we wsporniku wywiercić. Pionowe śruby
cięgnowe typu VI.
POZ.
Cięgno 1.
Cięgno 2.
Cięgno 3.
Cięgno 4.
Cięgno 5.
4.5

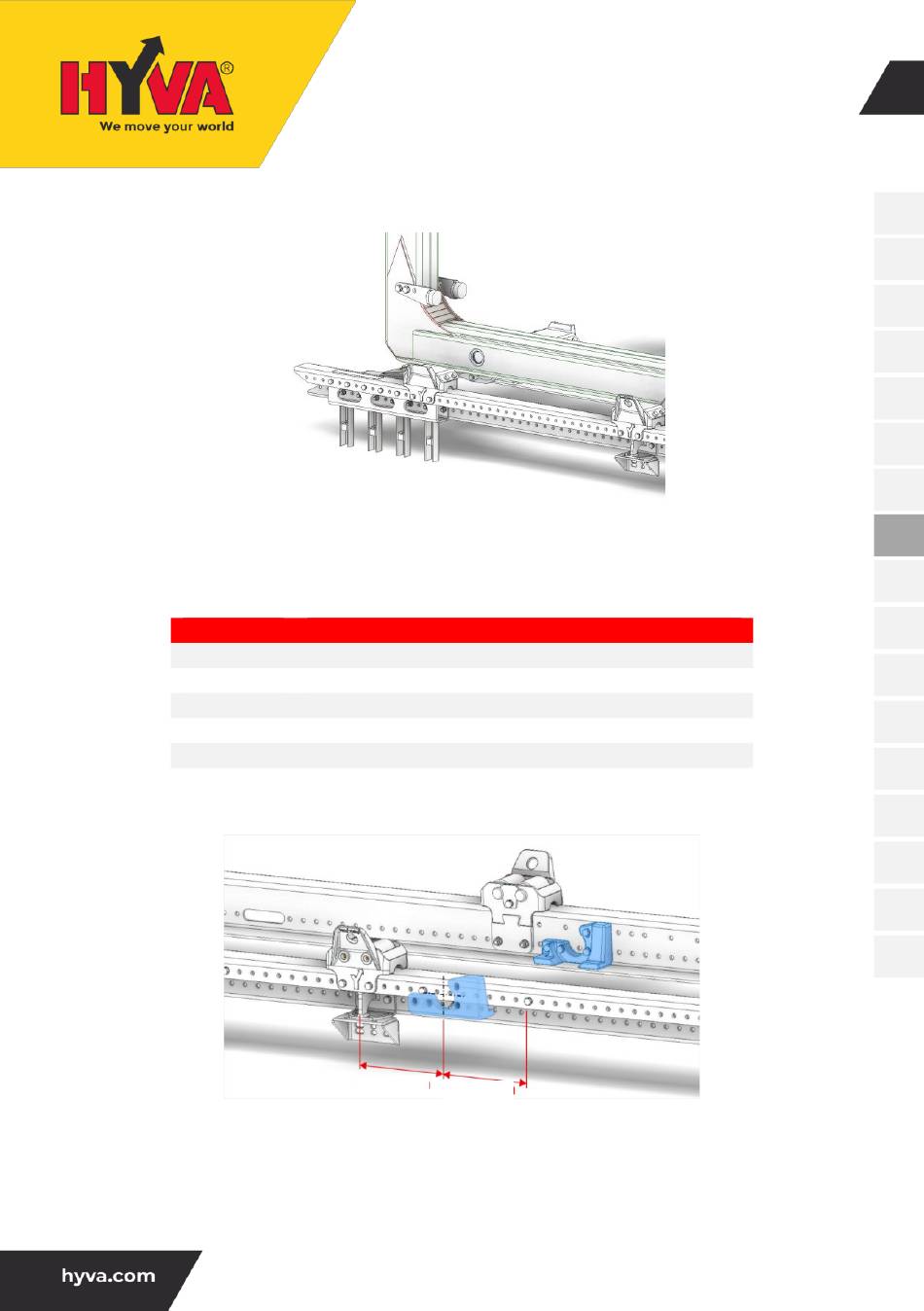

Montaż wsporników podwozia (M2)
Przymocować śrubowo wsporniki podwozia do wsporników ramy pomocniczej, korzystając
z dwóch zestawów śrubowych typu II. Do przyśrubowania wspornika podwozia do podwozia
samochodu należy użyć co najmniej 2 zestawów śrub typu III. Urządzenie hakowe należy zawsze
mocować śrubowo w pobliżu środka okręgu opisanego (niebieski kształt na poniższej ilustracji).
Może ulec zmianie bez uprzedzenia
URZĄDZENIE HAKOWE TITAN
INSTRUKCJA MONTAŻU
Rys. 4.9
Położenie
w pierwszych 100 mm wspornika półokrągłego
w pierwszych 200 mm od cięgna 1.
w pierwszych 450 mm od cięgna 1.
w pierwszych 1200 mm od cięgna 1.
w pierwszych 1500 mm od cięgna 1. (jeżeli występuje)
150 mm
150 mm
Rys. 4.10
21
