PASUL 2 DETERMINAȚI POZIȚIILE ORIZONTALE
Respectați schița producătorului caroseriei la stabilirea locului în care pot fi poziționate consolele.
Dacă este nevoie, suporturile subcadrului care sunt premontate pe sistem pot fi mutate (împreună
cu suporții pentru container) conform instrucțiunilor de mai jos:
dA.
Suportul primului container C1:
Între 300 și 800 mm de la coloana extinsă la maximum
dB.
Suportul celui de-al doilea container C2
Între 200 și 800 mm de la coloana retrasă la maximum
dC.
Suportul celui de-al treilea container C3:
Între 1000 și 2000 mm de la C2
dE.
Spațiul dintre suporții subcadrului nu trebuie să fie mai mare de 1200 mm.
dF.
Un suport de subcadru trebuie să se afle în intervalul de 150 mm de la excentricul E1.
C4.
Suporturi suplimentare pentru containere trebuie amplasate între C2 și M2.
M1.
Consola în U poate fi mișcată înainte atât timp cât primul orificiu pentru
șurub se aliniază cu tubulatura cilindrului de la capătul din față al punții
cilindrului.
Poate fi modificat fără notificare
ÎNCĂRCĂTOR CU CÂRLIG TITAN
MANUAL DE INSTALARE

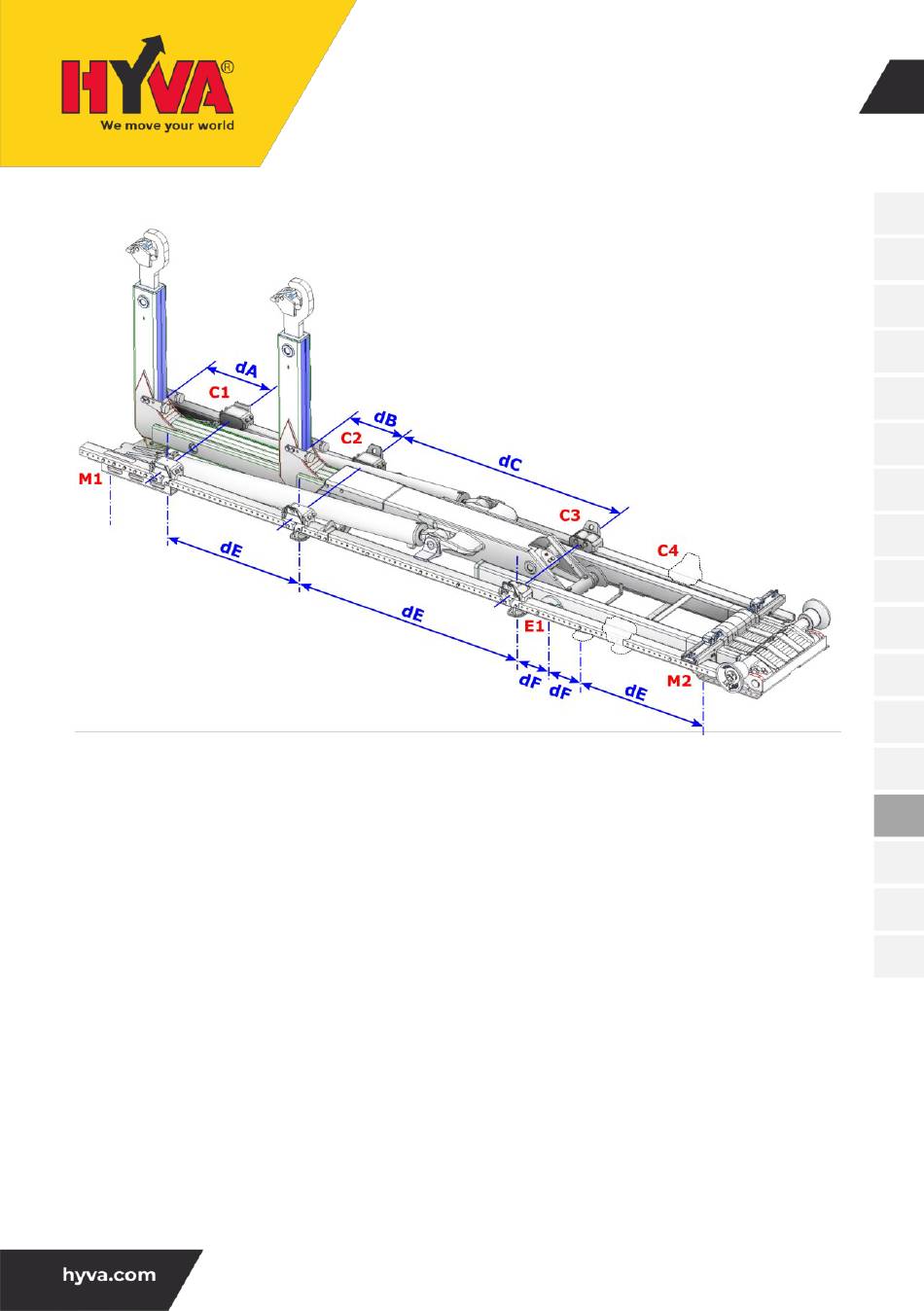

Figura 4.7
19
OH-RO HKL-0002 / 25-05-2020 / RV AB
