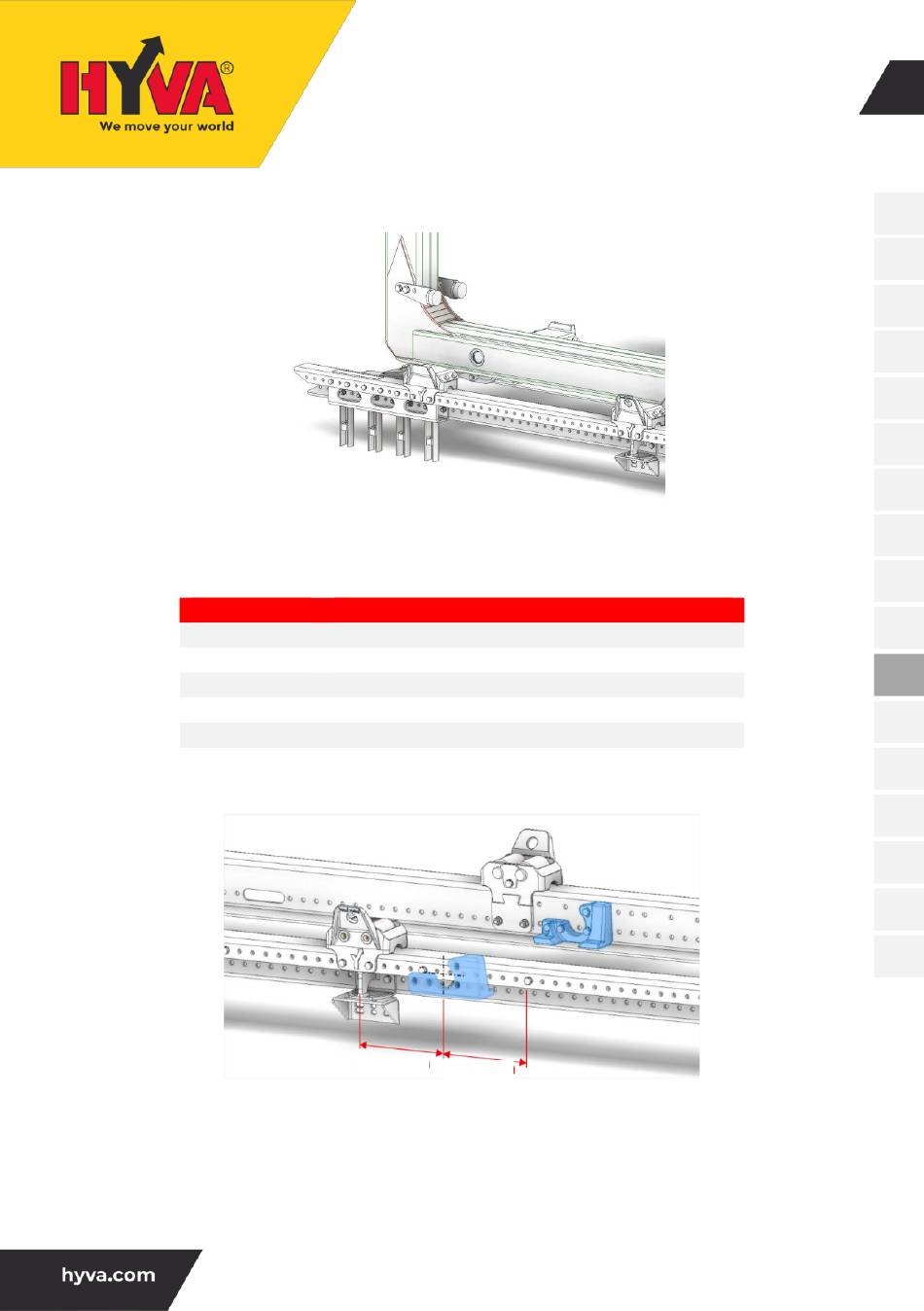

M1. Fleksibel – Montering av underrammebraketter med strekkstenger
Monter strekkstengene som angitt nedenfor. Hver brakett må være boltet med minst 2 M14 type II-
bolter. Hullene må bores inn i braketten. De vertikale strekkstangboltene er av type VI.
POS
1. strekkstang
2. strekkstang
3. strekkstang
4. strekkstang
5. strekkstang
4.5
Montering av understellbrakettene (M2)
Fest understellsbrakettene til underrammebrakettene ved å bruke 2 type II-boltsett. Bruk minst to
Type III-boltsett for å bolte understellsbraketten til lastebilunderstellet. Kroklasteren skal alltid
boltes ned i nærheten av eksenteren (blå form i bildet ovenfor). Det skal alltid være montert en
underrammestøtte på maksimalt 150 mm fra eksenterpunktet.
Kan endres uten varsel
TITAN KROKLASTER
INSTALLASJONSHÅNDBOK
Figur 4.9
Plassering
i første 100 mm av U-braketten
innen 200 mm fra 1. strekkstang
innen 450 mm fra 1. strekkstang
innen 1200 mm fra 1. strekkstang
innen 1500 mm fra 1. strekkstang (hvis montert)
150 mm
150 mm
Figur 4.10
21
OH-NO HKL-0002 / 25-05-2020 / RV AB
