KOUKKULAITTEEN ASENTAMINEN RUNKOON
4.1
Tarkastusluettelo ennen asennusta
I.
Perehdy kuorma-auton valmistajan korinrakentajalle laatimiin ohjeisiin.
II.
Varmista, että ajoneuvon runko on poikittain katsoen vaakasuorassa.
a.
Varmista, että alusta on tasainen
b.
Tarkasta jousitusten kohdistus.
Tärkeää:
Älä asenna pulteilla kiinnitettävää koukkulaitetta runkoon, joka ei ole
tasainen.
III.
Poista kaikki tavarat kuorma-auton rungosta (vararenkaat, väliaikaiset lokasuojat jne.)
IV.
Puhdista rungon yläpinta ja koukkulaitteen alapinta.
a.
Jos koukkulaite on toimitettu pohjamaalattuna, maalaa sen alapinta ajoneuvon rungon
väriseksi.
4.2
Pulteilla kiinnitettävän koukkulaitteen asettaminen paikalleen
1.
Määritä oikeat sijaintipaikat ja mitat korinrakentajan piirustuksen avulla.
2.
Lyhennä kuorma-auton takaosan ulottuma oikean pituiseksi
3.
Asenna irrotetut osat takaisin rungon lyhentämisen jälkeen:
a.
vetokoukun kiinnitystanko
b.
Perävaunun kytkin
4.
Sovelletaan, vain kun käytössä on koukkuvarren jatkokappaleet: Leikkaa koukkuvarsi
sopivaan pituuteen niin, että leikatun kohdan pää vastaa alla kuvassa 4.1 esitettyä.
VIISTE MALLIN AVULLA
LEIKKAAMISEN JÄLKEEN
Oikeus muutoksiin pidätetään
TITAN-KOUKKULAITE
ASENNUSOPAS
R5 (3x)

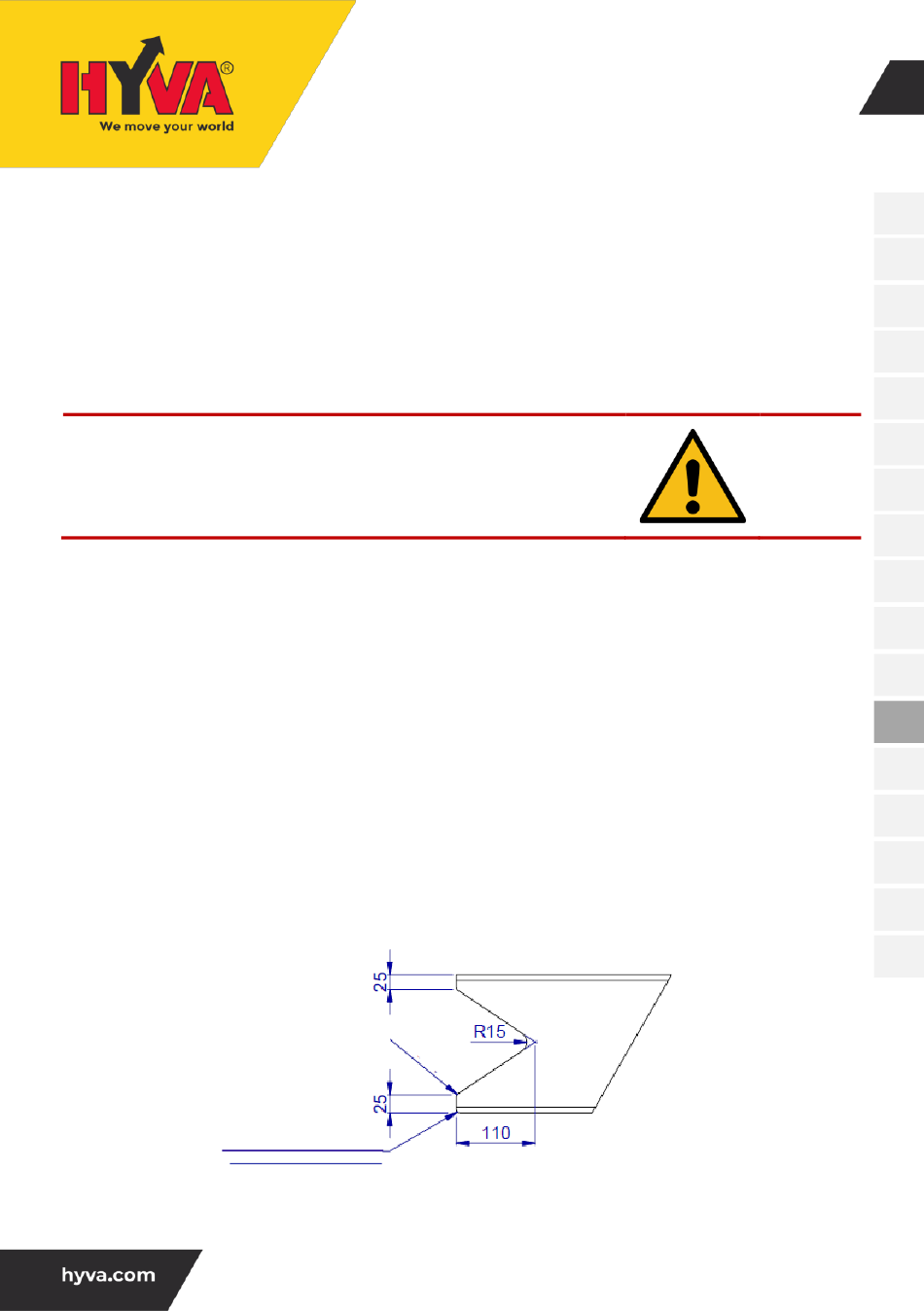

KOUKKUVARREN ÄÄRIVIIVAT LYHENTÄMISEN JÄLKEEN
Kuva 4.1 Leikatun kohdan pään muoto
