Assicurarsi:
Che tutti i supporti del cassone siano supportati da una staffa a U o
da un supporto del telaio di base.
Nota:
I supporti del cassone possono essere riposizionati, se vengono
spostati assieme al "supporto del telaio di base".
Nota:
Si consiglia di iniziare imbullonando le staffe dell'autotelaio con cui
sono allineati i fori per bulloni, con i fori per bulloni dell'autotelaio,
prima di praticare nuovi fori.
4.4

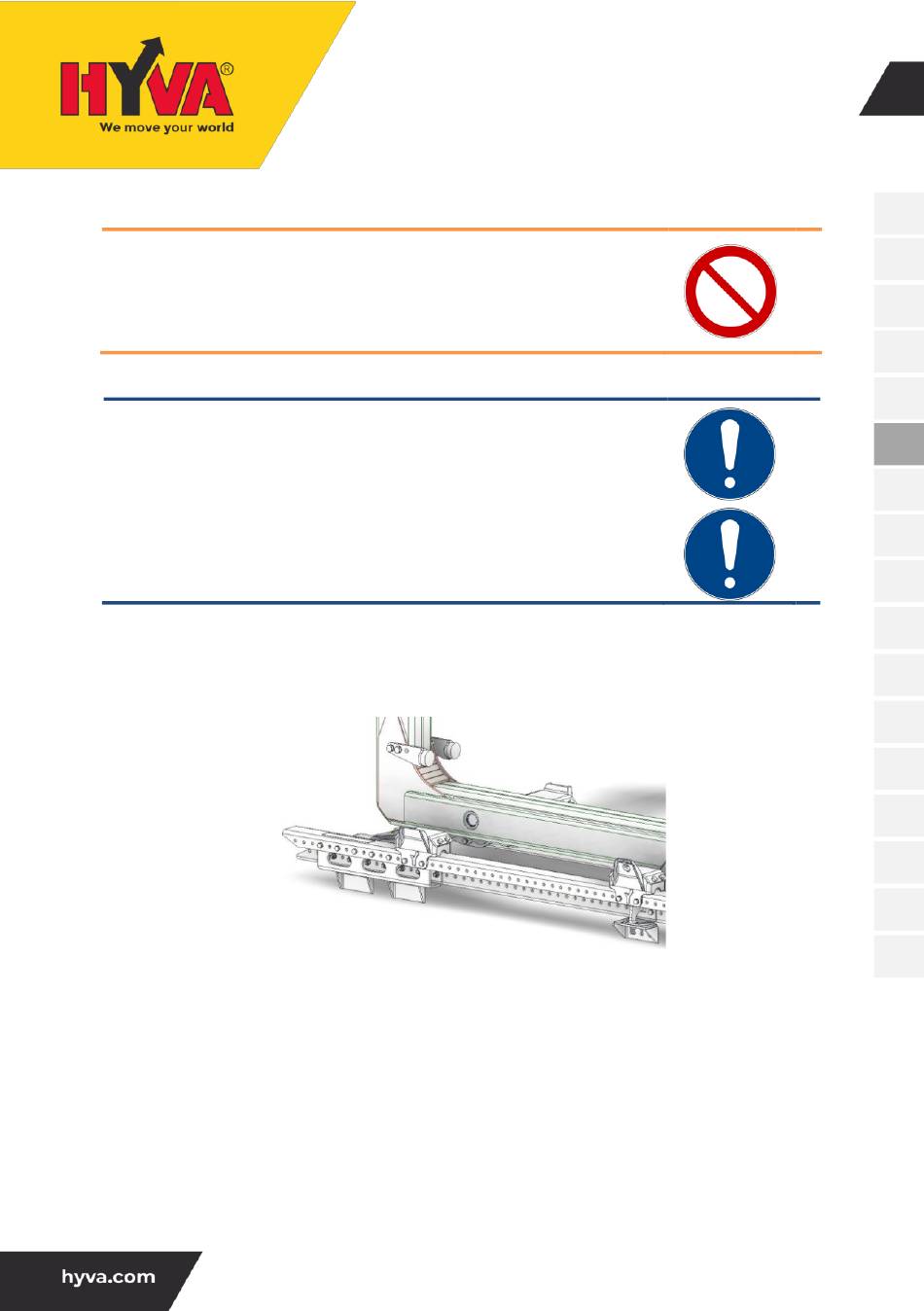

Installazione della staffa dell'autotelaio anteriore (M1)
M1. Installazione fissa del supporto anteriore
In base alla quantità di staffe a U fornite, è necessario installare 2 o 3 supporti anteriori:
-
1 staffa a U per lato (2 in totale): installare 2 supporti anteriori per lato.
-
2 staffa a U per lato (4 in totale): installare 3 supporti anteriori per lato.
1.
Installare il supporto dell'autotelaio anteriore sulla staffa a U con almeno 2 bulloni di tipo II.
Praticare fori nelle staffe a U già montate.
2.
Montare le staffe dell'autotelaio sull'autotelaio con almeno tre bulloni M14 di tipo III (bulloni
in base alle linee guida del produttore dell'autotelaio).
Soggetto a modifiche senza notifica.
SCARRABILE A GANCIO TITAN
MANUALE DI INSTALLAZIONE
Figura 4.8
20
OH-IT HKL-0002 / 25-05-2020 / RV AB
