ÉTAPE 2 DETERMINEZ LES POSITIONS HORIZONTALES
Respectez le schéma du carrossier-constructeur pour la détermination des positions des supports
de châssis. Si nécessaire, les supports du sous-châssis prémontés sur le système peuvent être
déplacés (conjointement avec les supports du conteneur) conformément aux consignes suivantes :
ier
dA.
1
support de conteneur C1 :
Entre 300 et 800 mm du mât à crochet entièrement déployé
dB.
2
e
support de conteneur C2
Entre 200 et 800 mm du mât à crochet entièrement replié
e
dC.
3
support de conteneur C3 :
Entre 1000 et 2000 mm du support C2
dE.
L'espace entre les supports du sous-châssis ne doit pas dépasser 1200 mm.
dF.
Un support de sous-châssis doit être présent à moins de 150 mm de l'excentrique E1.
C4.
Les supports de conteneur supplémentaires peuvent être installés entre C2 et M2.
M1.
Le support en U peut être déplacé vers l'avant, tant que le premier trou de
boulon reste aligné sur la tuyauterie avant du pont-vérin.
Données susceptibles d'être
modifiées sans préavis
BRAS DE MANUTENTION TITAN
MANUEL D'INSTALLATION

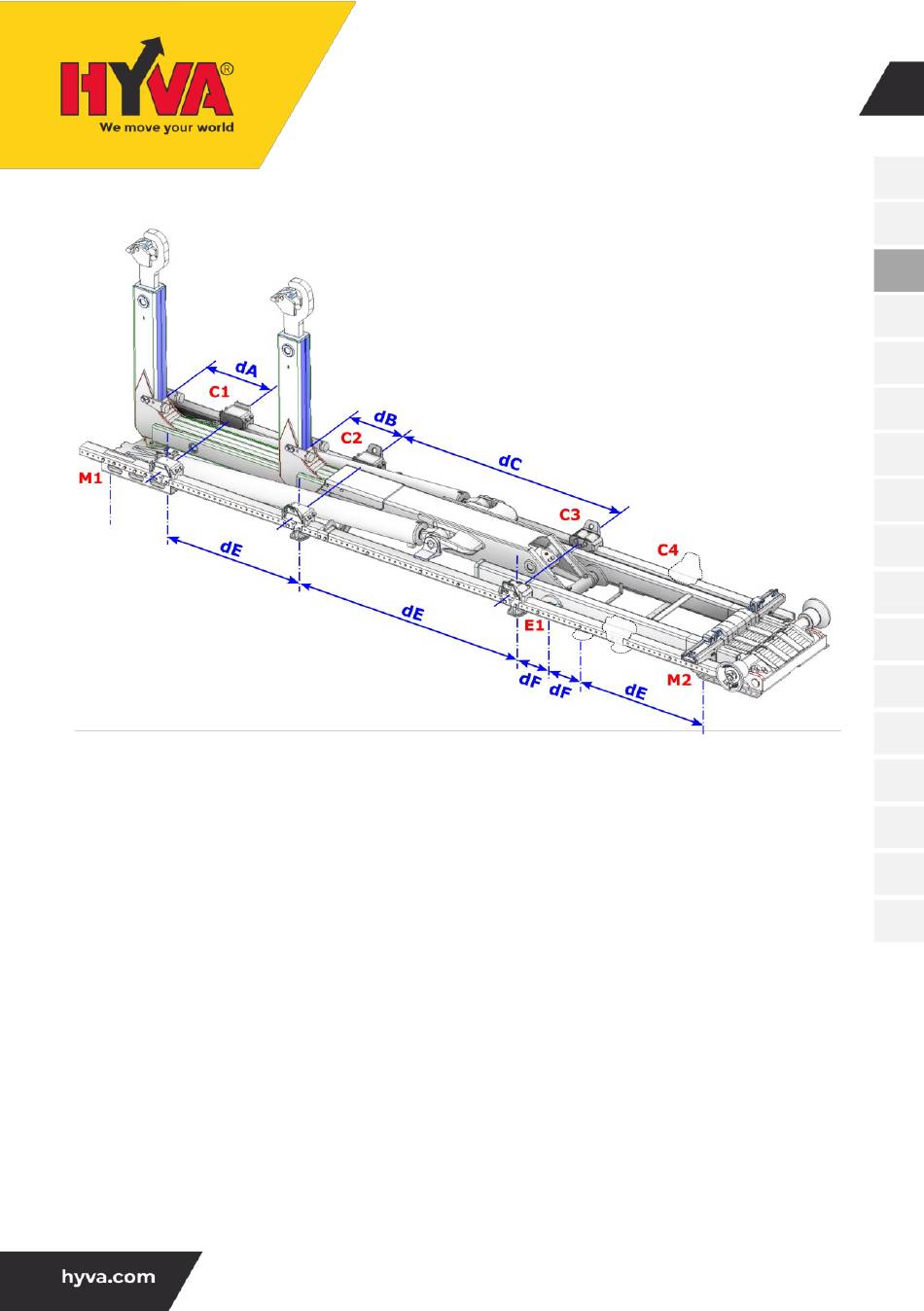

Figure 4.7
