Montørtegningen avgjør også i hvilken dimensjon lastebilens understell må forkortes. Figur 3.1 er
et eksempel på et montørdiagram der beholderlengden er 6500 mm og det bakre overhenget (X) er
870 mm. Korrekt bakre overheng på lastebilunderstellet som vist i figur 3.2 er kroklasterens bakre
overheng ('X') + dimensjon A som finnes i tabell 3.1. Understellet kan stikke maksimalt 80 mm ut
bak på kroklasteren, noe som vil forhindre at kroklasteren laster eller losser en container.
Dimensjon
A
1
X, maks. (vanlig)
3.3
Konstruksjonshøyden til kroklasteren
Lastebilkomponenter som stikker ut over understellet (som girkasser, motorkraftuttak) bestemmer
byggehøyden til den boltfestbare kroklasteren. Sylinderbroen i den boltfestbare kroklasteren er
konstruert for å gi ekstra spillerom for disse komponentene. Hvis det er behov for mer plass til
lastebildeler, må du først ta kontakt med kjøretøyprodusenten for å senke posisjonen til disse
lastebildelene. Hvis dette ikke er mulig, kan HYVA gi deg råd om hvordan du fortsetter med
oppbyggingsprosessen.
Kan endres uten varsel
TITAN KROKLASTER
INSTALLASJONSHÅNDBOK
12–18 tonn
80 mm
Du må alltid bygge så kort som mulig (minimere overhenget)
1

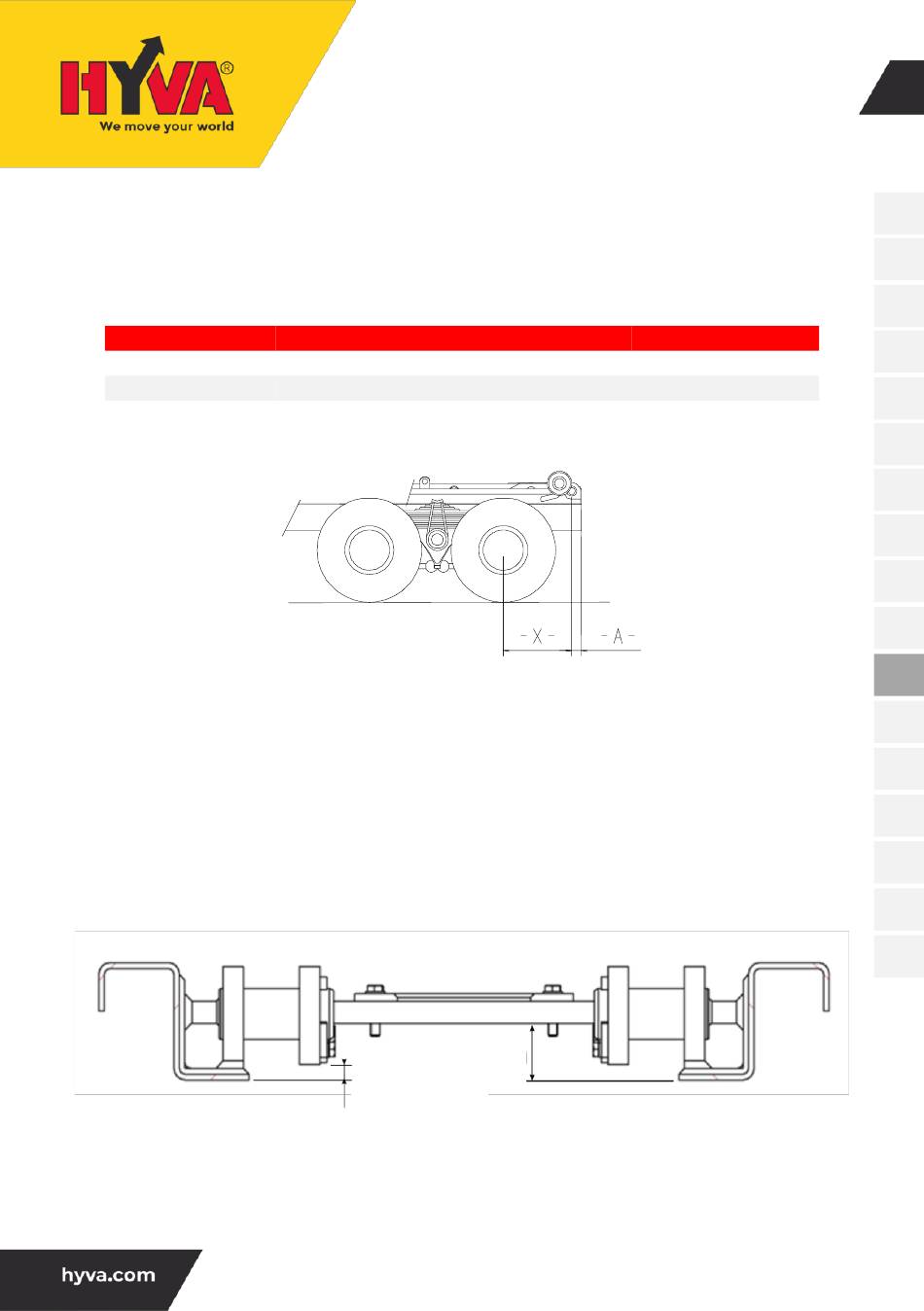

Tabell 3.1 Bakre overheng
Figur 3.2 Lastebilens stabilitet
77 mm
21 mm
Figur 3.3 Tverrsnitt av kroklasteren på sylinderbroen
20–22 tonn
80 mm
950 mm (550 mm)
15
