STEG 2 BESTÄM HORISONTELLA LÄGEN

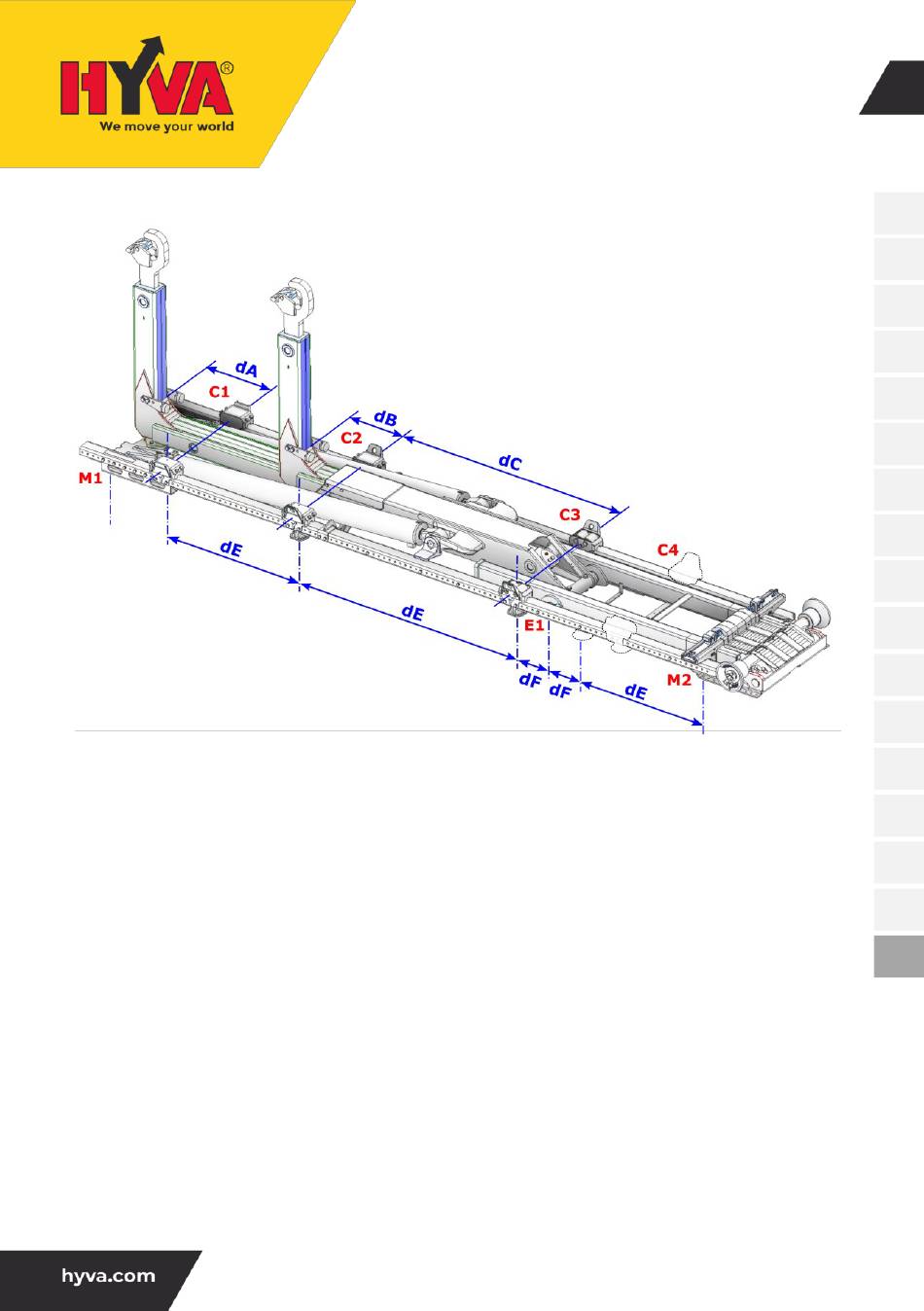

Följ karosseriritningen för att bestämma var chassikonsolerna kan placeras. Vid behov kan de
hjälpramsstöd som är förmonterade på systemet flyttas (tillsammans med containerstöden) enligt
nedanstående riktlinjer:
dA.
1:a containerstöd C1:
Mellan 300 och 800 mm från den helt förlängda masten
dB.
2:a containerstöd C2:
Mellan 200 och 800 mm från den helt förlängda masten
dC.
3:e containerstöd C3:
Mellan 1 000 och 2 000 mm från C2
dE.
Mellanrummet mellan hjälpramsstöden får inte vara mer än 1 200 mm.
dF.
Inom 150 mm från excenter E1 måste ett hjälpramsstöd finnas.
C4.
Ytterligare containerstöd kan placeras mellan C2 och M2.
M1.
U-konsolen kan flyttas framåt, så länge som det första bulthålet är i linje
med framsidan på cylinderbrons cylinderrör.
Kan ändras utan föregående
meddelande
TITAN LASTVÄXLARE
INSTALLATIONSMANUAL
Figur 4.7
19
OH-SE HKL-0002 / 25-05-2020 / RV AB
