Výkres karoserie rovněž stanoví, o kolik se musí podvozek zkrátit. Obrázek 3.1 ukazuje příklad
schématu karoserie, kde délka kontejneru je 6500 mm a zadní přesah (X) je 870 mm. Správná
délka zadního přesahu podvozku nákladního vozu je znázorněna na obrázku 3.2, a sice zadní
přesah hákového nakladače („X") + rozměr A, který najdete v tabulce 3.1. Podvozek může hákový
nakladač přesahovat maximálně o 80 mm, pokud by byl přesah delší, nemohl by hákový nakladač
naložit a vyložit kontejner.
Rozměr
A
1
X, max (obvyklý)
Dbejte na to, aby tento rozměr zůstal co nejmenší (minimalizujte přesah).
1
3.3
Konstrukční výška hákového nakladače
Konstrukční výšku hákového nakladače se šroubovou montáží určují díly nákladního vozidla, které
vyčnívají nad podvozek (jako převodovka, PTO motoru). Můstek válce hákového nakladače se
šroubovou montáží je navržen tak, aby poskytoval větší volné místo pro tyto díly. Je-li pro díly
nákladního vozidla potřeba více místa, poraďte se s výrobcem vozidla ohledně umístění
uvedených dílů vozidla níže. Pokud to není možné, obraťte se na společnost HYVA, která vám
poradí, jak při montáži postupovat.
Obrázek 3.3 Průřez hákovým nakladačem v místě můstku válce
Možnost provádění změn bez
předchozího upozornění
ÁKOVÝ NAKLADAČ TITAN
H
MONTÁŽNÍ PŘÍRUČKA
12–18 tun
80 mm
950 mm (550 mm)
Tabulka 3.1 Zadní přesah

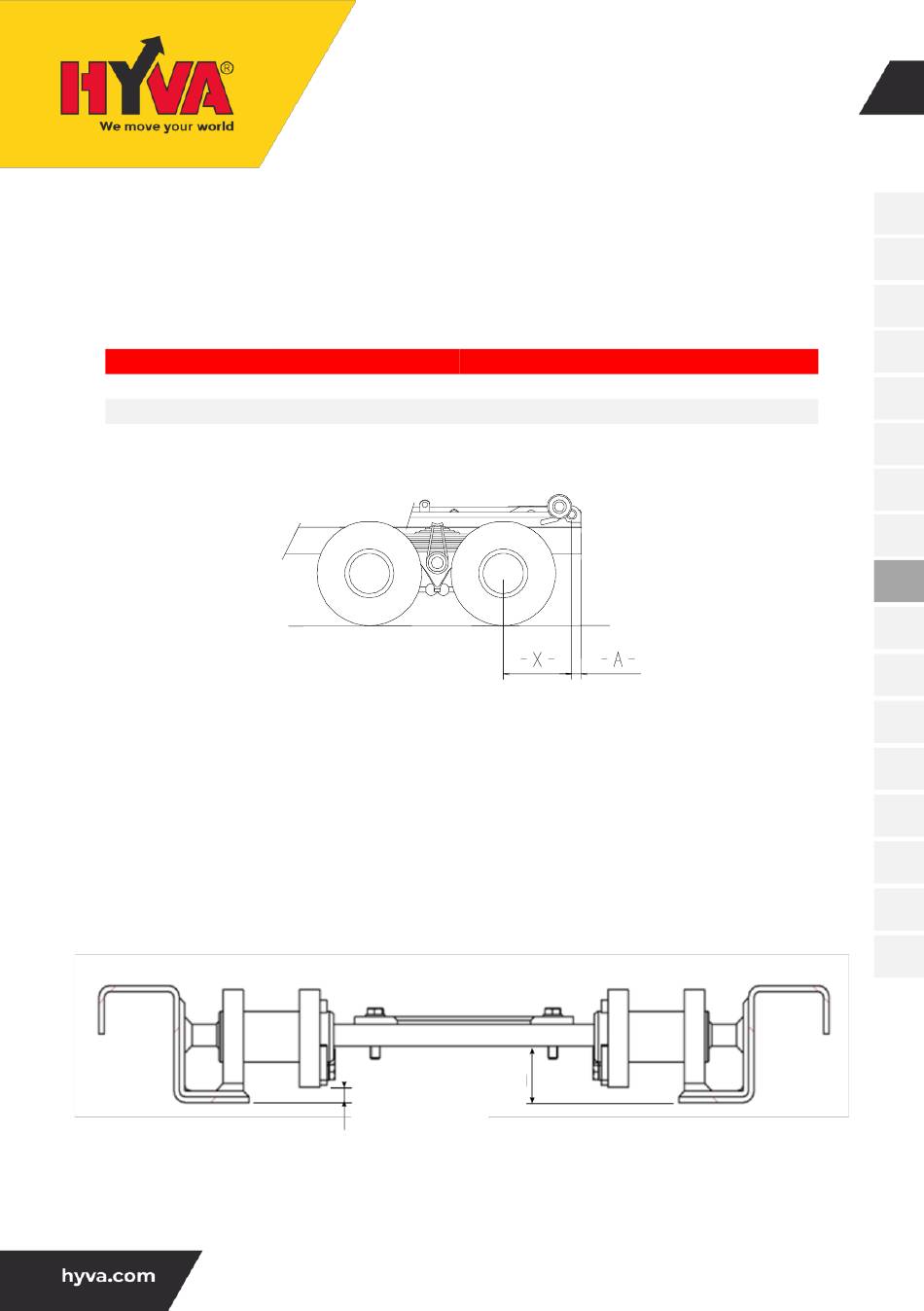

Obrázek 3.2 Stabilita nákladního vozidla
77 mm
21 mm
15
20–22 tun
80 mm
OH-CS HKL-0002 / 25-05-2020 / RV AB
