blu nell'immagine precedente). Deve sempre essere presente un supporto del telaio di base a
massimo 150mm dal punto centrale dell'eccentrico.
4.6
Installazione della staffa dell'autotelaio posteriore (M3)
La piastra a L presenta fori asolati per compensare la variazione di larghezza dei vari autotelai a
seconda delle diverse marche di autocarro. Le piastre sono fornite come piastre cieche, in modo
che il carrozziere possa praticare fori nelle posizioni richieste.

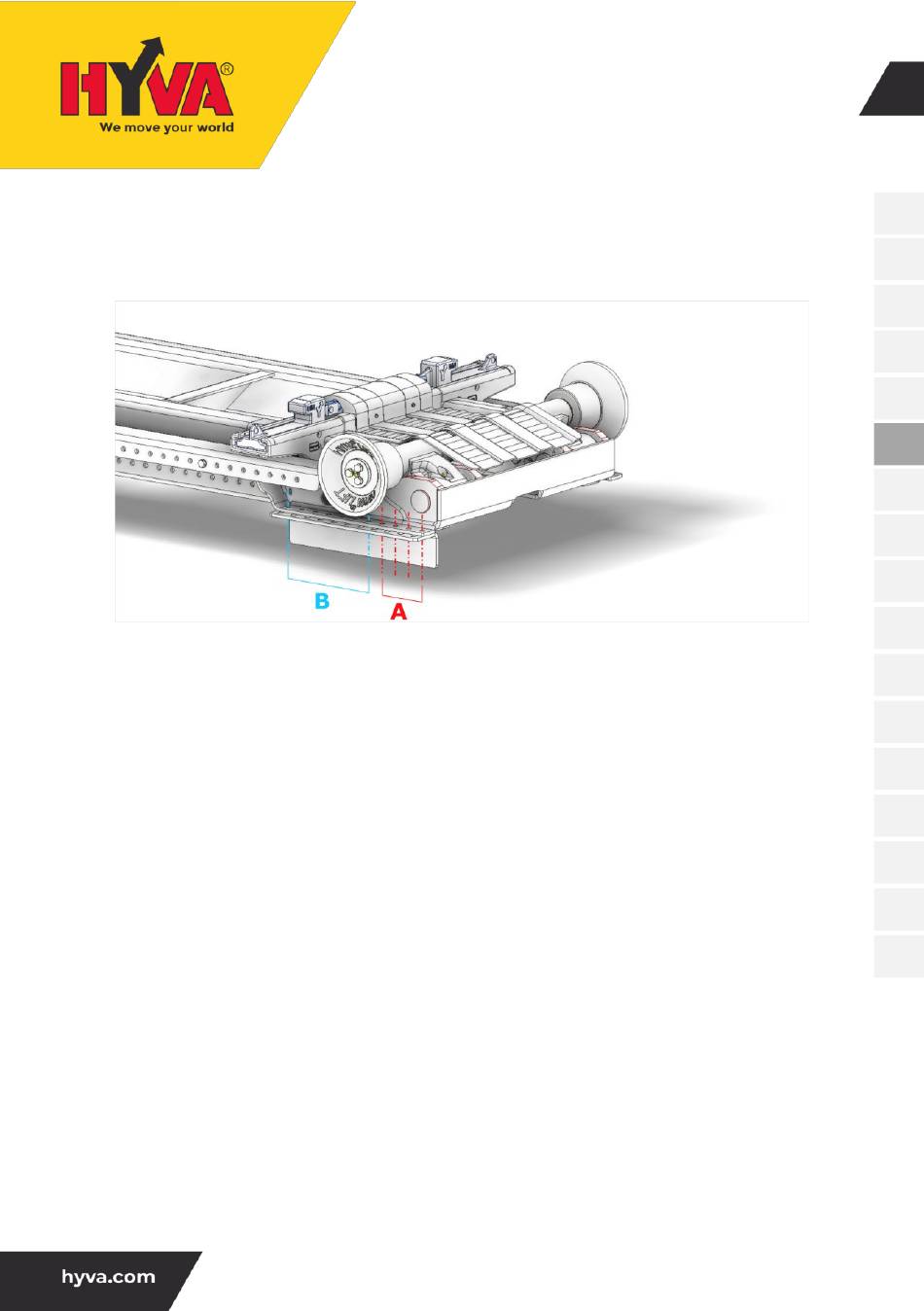

Usare almeno 6 set di bulloni M14 di tipo III per il collegamento della piastra all'autotelaio su ogni
lato. Almeno tre di questi bulloni devono essere nella sezione A mostrata nella figura 4.11; gli altri
tre possono essere suddivisi tra la sezione A e B.
Soggetto a modifiche senza notifica.
SCARRABILE A GANCIO TITAN
MANUALE DI INSTALLAZIONE
Figura 4.11
22
OH-IT HKL-0002 / 25-05-2020 / RV AB
