5.
Plaats de haakarm op het truckchassis en probeer het boutgatenpatroon van de beugel
van het haakarmonderframe uit te lijnen met het gatenpatroon op de truck.
a.
Gebruik alleen de hiervoor bestemde hijspunten
b.
de markering op afbeelding 4.2 geeft een hijspunt aan
Zeer gevaarlijk:
Het heffen van de haakarm aan punten die niet hiervoor bedoeld
zijn, kan resulteren in plotselinge bewegingen en schade die letsel of
zelf overlijden kunnen veroorzaken.
Zeer gevaarlijk:
Maak geen gaten in het onderframe om ruimte te maken voor een
aanhangerkoppeling of de vering. Overleg altijd met Hyva alvorens
wijzigingen aan te brengen op het frame. Met uitzondering van punt
4 van par. 4.2.
6.
Dubbelcheck of de haakarm en de volgende elementen elkaar niet storen:
•
een motor-PTO/pomp en de haakarm.
•
de vering-driehoeken en/of rembekrachtigers in maximale compressie
7.
Verzeker dat het onderframe in lijn is met het chassis. Afmeting X moet aan beide zijden
gelijk zijn.

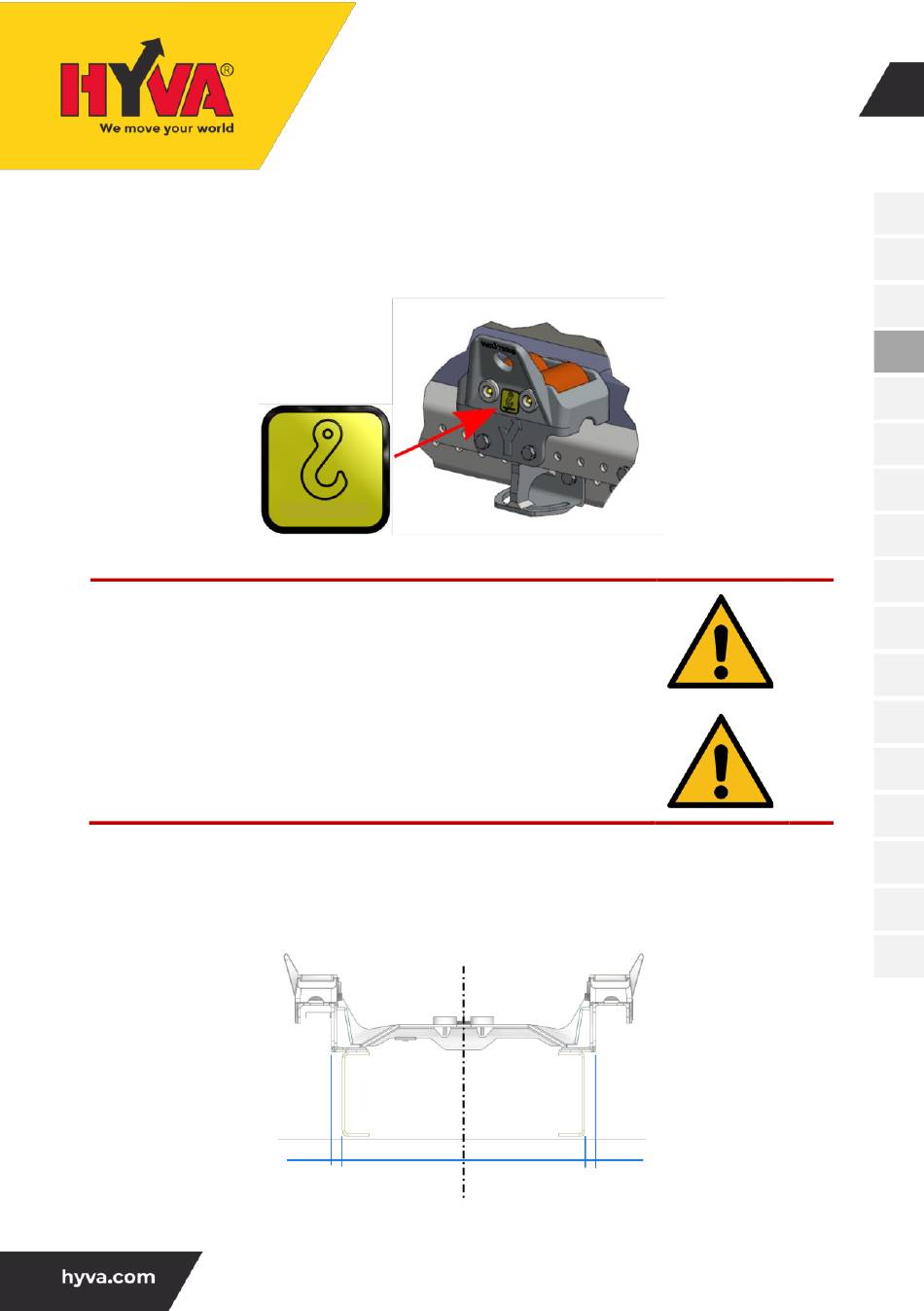

Afbeelding 4.3 Uitlijning van chassis en onderframe
Wijzigingen mogelijk zonder
voorafgaande kennisgeving
TITAN HAAKLADER
INSTALLATIEHANDLEIDING
MAX. 750KG
Afbeelding 4.2 Aanduiding van hijspunten
X
X
17
CW
X
X
OH-NL HKL-0002 / 25-05-2020 / RV AB
