Uistite sa:
Všetky podpery kontajnera musí pridŕžať konzola v tvare U alebo
podpera pomocného rámu.
Poznámka:
Podpery kontajnera sa môžu premiestniť, ale musia sa
premiestňovať súčasne s „podperou pomocného rámu".
Poznámka:
Odporúča sa začať so skrutkovaním konzol podvozku v otvoroch pre
svorníky, ktoré zodpovedajú otvorom pre svorníky, až potom vŕtať
nové otvory.
4.4

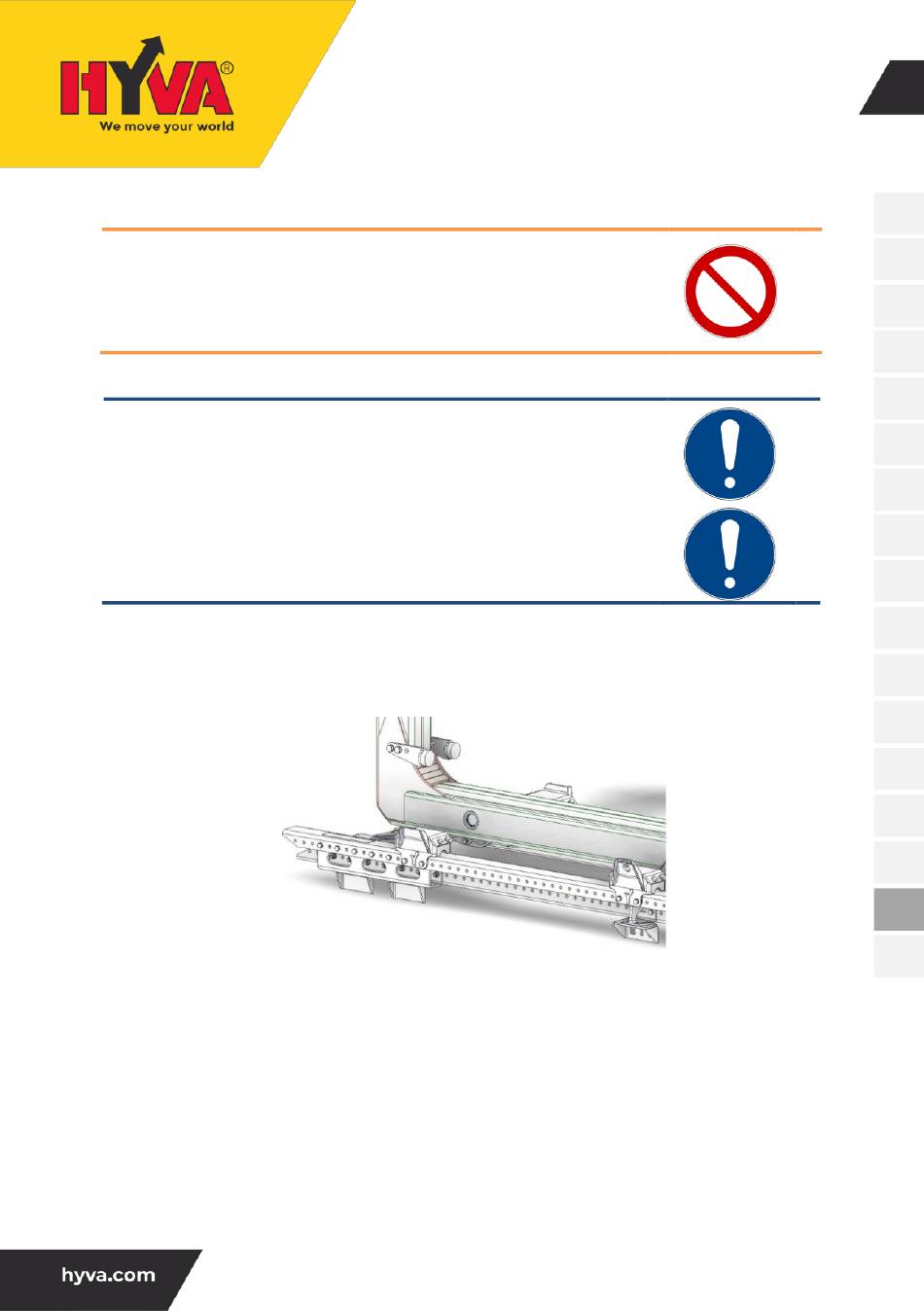

Inštalácia prednej konzoly podvozku (M1)
M1. Pevná inštalácia na prednej podpere
V závislosti od množstva dodaných konzol v tvare U treba upevniť 2 alebo 3 podpery:
-
1 konzola v tvare U na boku (2 celkovo): montáž 2 predných podpier na každý bok.
-
2 konzoly v tvare U na boku (4 celkovo): montáž 3 predných podpier na každý bok.
1.
Namontujte prednú podperu rámu ku konzole v tvare U aspoň 2 svorníkmi typu II. Vyvŕtajte
otvory do už namontovaných konzol v tvare U.
2.
Namontujte konzoly podvozku k podvozku, pričom použite aspoň tri svorníky M14 typu III
(svorníky v závislosti od pokynov výrobcu vozidla).
Podlieha zmenám bez upozornenia
HÁKOVÝ NAKLADAČ TITAN
INŠTALAČNÁ PRÍRUČKA
Obrázok 4.8
20
OH-SK HKL-0002 / 25-05-2020 / RV AA
