Certifique-se que:
Todos os suportes de contentor se encontram suportados por um
apoio em U ou suporte de subestrutura.
Nota:
Os suportes do contentor podem ser reposicionados desde que
sejam movidos em conjunto com o "Suportes da subestrutura".
Nota:
É aconselhável começar por fixar com parafusos os apoios de
chassis com os orifícios para parafusos alinhados com os do
chassis antes de perfurar novos orifícios.
4.4
Instalação do apoio do chassis dianteiro (M1)
M1. Instalação fixa do suporte dianteiro
Dependendo da quantidade de apoios em U fornecidos vai ser necessária a instalação de 2 ou 3
suportes dianteiros:
-
1 apoio em U por lado (2 no total): montagem de 2 suportes dianteiros por lado.
-
2 apoios em U por lado (4 no total): montagem de 3 suportes dianteiros por lado.
1.
Monte o suporte do chassis dianteiro no apoio em U com, no mínimo, 2 parafusos de Tipo
II. Perfure orifícios nos apoios em U já montados.
2.
Monte os apoios do chassis no chassis com, no mínimo, três parafusos M14 de Tipo III
(apoios em conformidade com as diretrizes do fabricante do camião).
Sujeito a alterações sem aviso prévio
BRAÇO DE CARGA TITAN
MANUAL DE INSTALAÇÃO

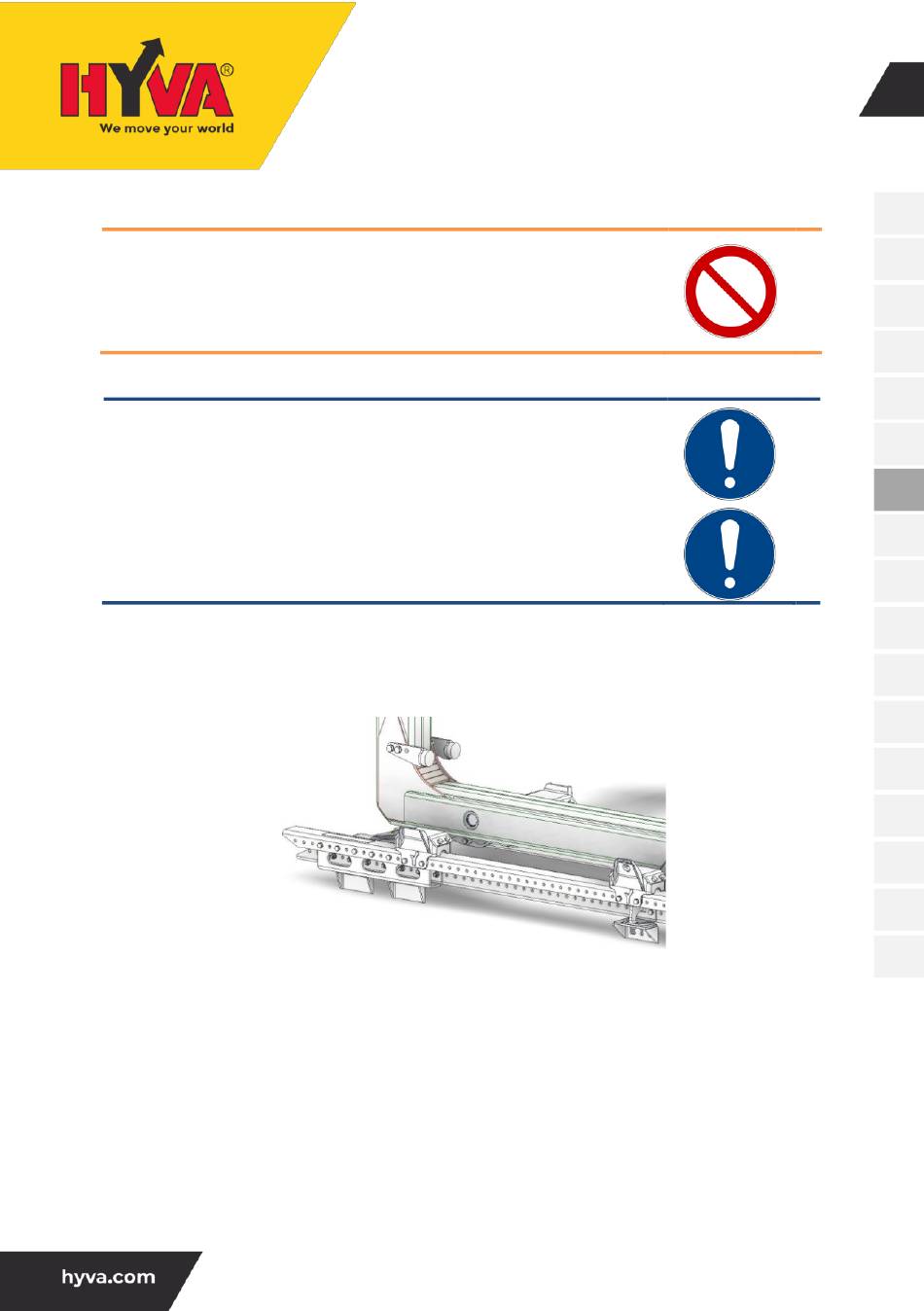

Figura 4.8
20
OH-PT HKL-0002 / 25-05-2020 / RV AB
