7
TILKOBLING AV DET ELEKTRONISKE SYSTEMET
Merknad:
Se det elektriske diagrammet til TITAN «HEL10000» for mer
informasjon om det elektriske systemet. Dette er vedlagt som
vedlegg.
7.1
Oversikt over det elektroniske systemet
Elektroniske tilkoblinger er fullt monterte og montert inne i distribusjonsboksen. Denne
distribusjonsboksen er plassert ved siden av ventilblokken inne i ventilblokkens støtteboks. I
nærheten av tilkoblingsboksen finner du to ledningskabler som er bundet sammen:
1.
Strømforsyningskabel (3 ledninger)
2.
Kabler (D1 og D2) for førerhusets signalpanel (inne i plastemballasje)
3.
I førerhusets signalpanel

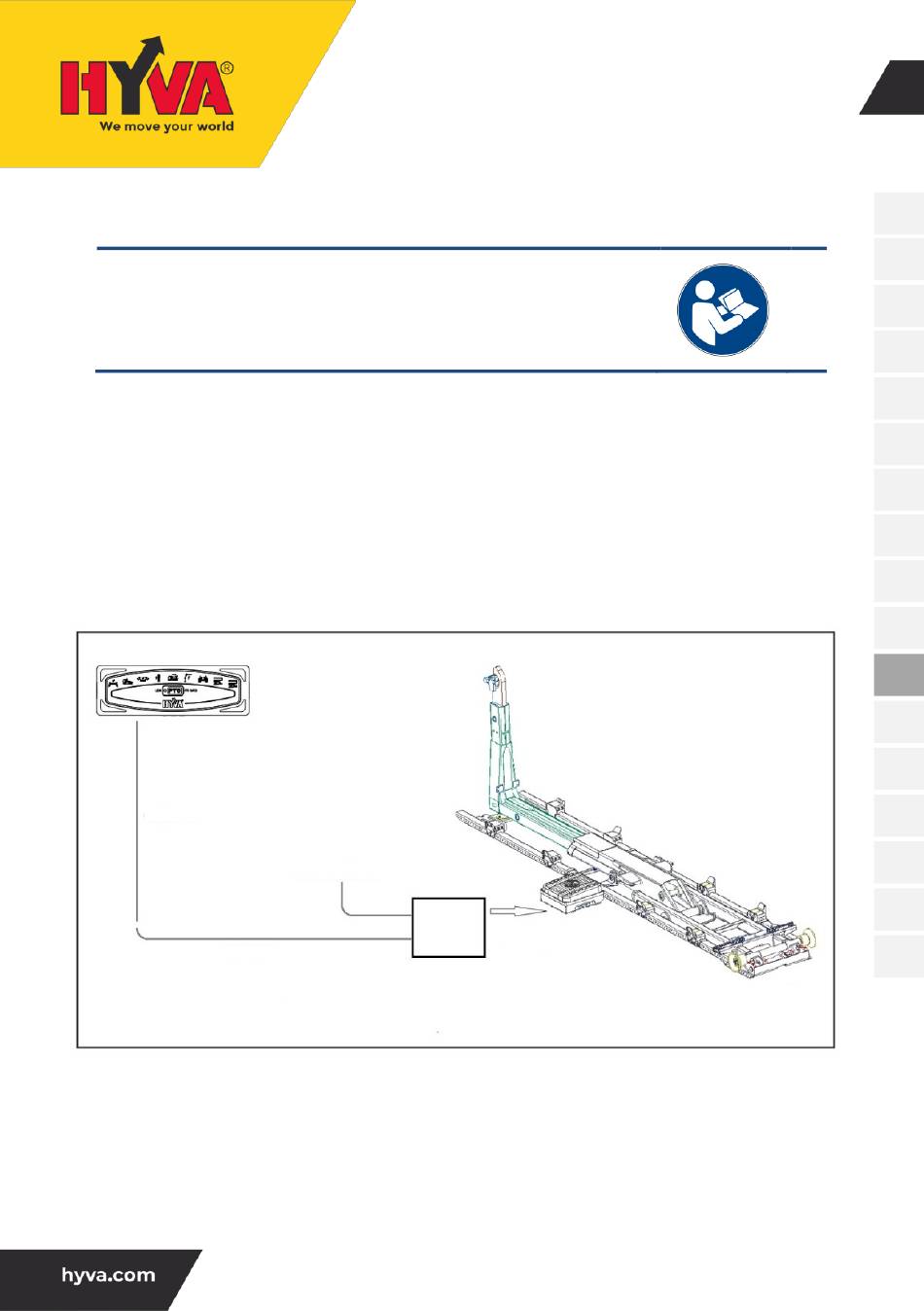

Under vises en oversiktstegning over de elektriske tilkoblingene.
kabel D2
kabel D1
Kan endres uten varsel
TITAN KROKLASTER
INSTALLASJONSHÅNDBOK
kabel STRØM
Figur 7.1 Oversikt over det elektriske systemet
28
