Kontrollera:
Allt containerstöd måste stödjas av antingen en U-konsol eller ett
hjälpramsstöd.
Obs!
Containerstöden kan omjusteras så länge de flyttas tillsammans
med "hjäpramsstödet".
Obs!
Vi rekommenderar att du börjar med att skruva fast chassi-
konsolerna med hålen i linje med bulthålen på chassit innan du
borrar nya hål.
4.4
Installera den främre chassikonsolen (M1)
M1. Fast installation av främre stöd
Beroende på hur många U-konsoler som levereras, antingen 2 eller 3, måste de främre stöden
monteras:
-
1 U-konsol per sida (2 totalt): montera 2 främre stöd per sida.
-
2 U-konsoler per sida (4 totalt): montera 3 främre stöd per sida.
1.
Montera främre chassistöd på U-konsolen med minst 2 typ II-bultar. Borra hål i de
förmonterade U-konsolerna.
2.
Montera chassikonsolerna på chassit med minst tre M14 typ III-bultar (bultar enligt
lastbilstillverkarens riktlinjer).
Kan ändras utan föregående
meddelande
TITAN LASTVÄXLARE
INSTALLATIONSMANUAL

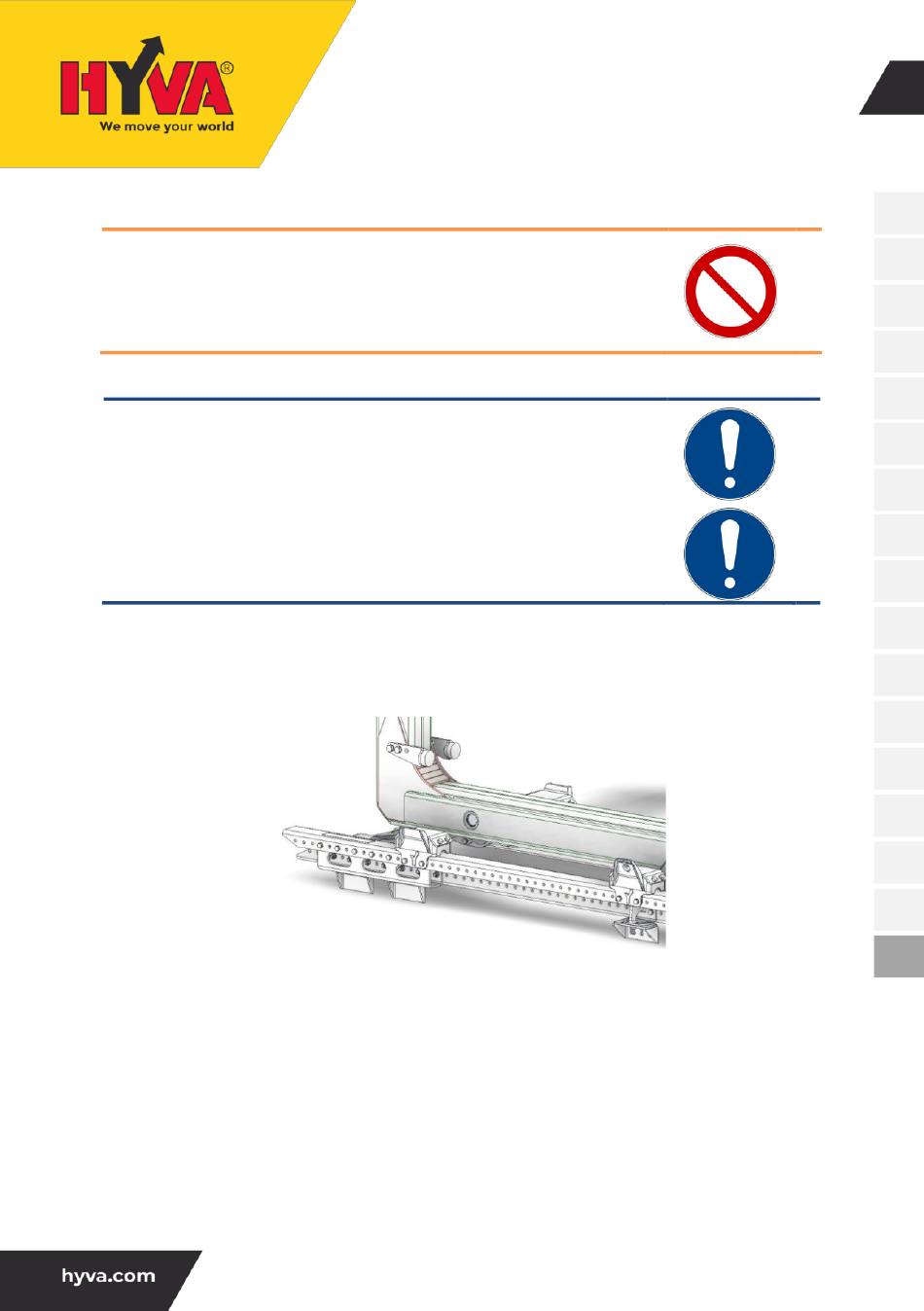

Figur 4.8
20
OH-SE HKL-0002 / 25-05-2020 / RV AB
