MONTERING AF KROGHEJS PÅ CHASSISET
4.1
Tjekliste før installation
I.
Gør dig bekendt med montørretningelinjerne fra lastbilens producent.
II.
Sørg for, at lastbilens chassis er fladt i tværgående retning.
a.
Sørg for, at den står på en plan overflade.
b.
Kontrollér ophængets justering.
Vigtigt:
En kroghejs med bolt må ikke monteres på et chassis, der ikke er
lige.
III.
Fjern alle genstande ovenpå chassiset (reservehjul, midlertidige stænklapper osv.)
IV.
Rengør den øverste del af chassiset og den nederste del af kroghejsen.
a.
Hvis den er leveret med primermaling, skal den nederste del af overfladen males med
chassismaling.
4.2
Anbringelse af kroghejs med bolt
1.
Brug din montørtegning for at afgøre de rigtige placeringer og mål.
2.
Forkort lastbilens chassisbagudhæng til den korrekte længde.
3.
Når chassislængden er blevet forkortet, skal de afmonterede dele genmonteres:
a.
trækstangen
b.
Anhængerkoblingen
4.
Gælder kun med forlængelse af underramme: Afkort underrammen, så den passer i
længden, brug rammeudskæringen som vist nedenfor på figur 4.1.
FASEN EFTER SKÆRING
Kan ændres uden varsel
TITAN KROGHEJS
MONTERINGSVEJLEDNING
R5 (3x)
MED SKABELON
UNDERRAMMENS KONTUR EFTER AFKORTNING

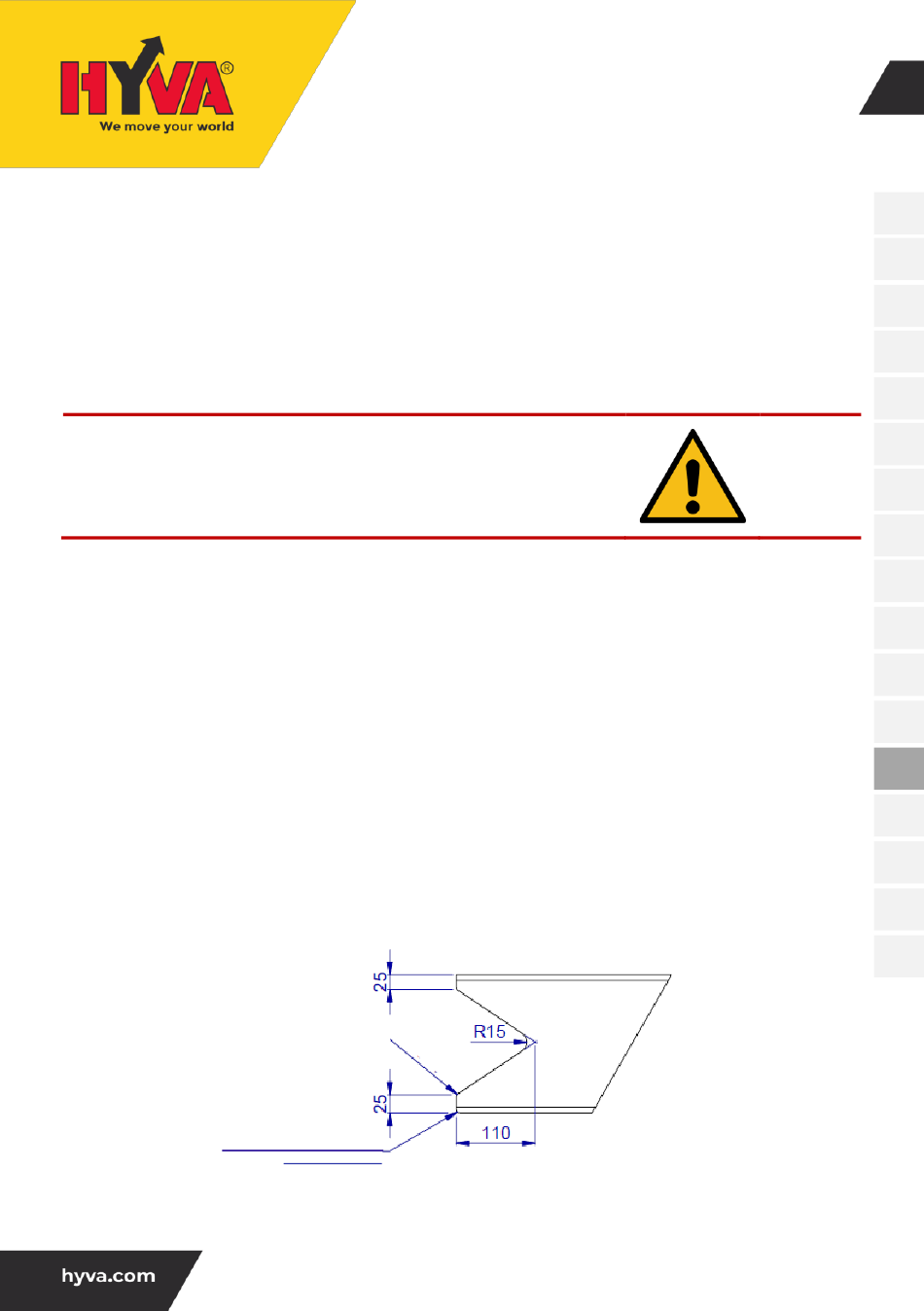

Figur 4.1 Udskæringsform til enderamme
16
OH-DK HKL-0002 / 25-05-2020 / RV AB
