7.2
Positiv indikatorvisning i førerhuset
•
Bestem plasseringen av indikatorvisningen (lastbilens DIN-spordimensjon).
Pass på at den er tydelig synlig fra førerens og operatørens posisjon.
o
•
Koble D2 (UTP)-kabelen til signalpanelet
Kabel D2 er kun for bruk inne i førerhuset! Den er ikke klassifisert for bruk
o
utendørs.
•
Før D1-kabelen rundt svingpunktet på førerhuset og deretter inn i førerhuset.
Dette er nødvendig for å kunne flette førerhuset for service uten å måtte fjerne
o
kabelen senere.
•
Koble D1 til kabel D2 nå
•
Den andre siden av D1-kabelen skal føre til distribusjonsboksen.
Koble D1-kabelen til kabelbuntene og festepunktene hver 20 cm for å holde
o
den på plass.
Forsikre at:
Hold kablene borte fra varmekilder, bevegelige og skarpe deler.
7.3
Koble til strømforsyningen
Trippelkabelen må kobles til lastebilens elektroniske system i henhold til montørretningslinjene.
Tilkoblingene skal være:
•
Brun (BR)
•
Blå (BL)
•
Gul/grønn (GE/GR)
Kan endres uten varsel
TITAN KROKLASTER
INSTALLASJONSHÅNDBOK

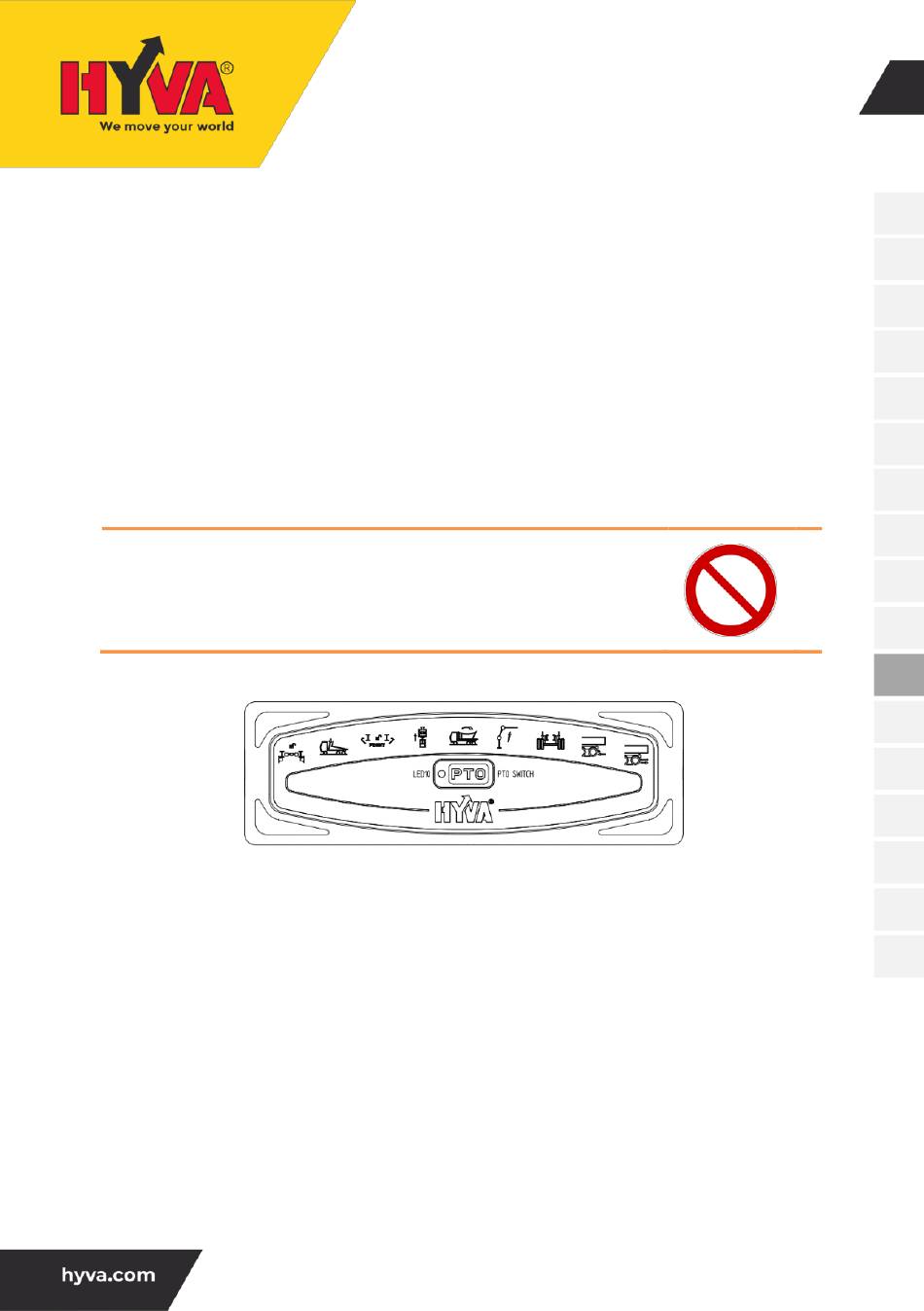

Figur 7.2 I førerhus-visning
+ 24 V (bruk 3–6 A sikring)
+ Kraftuttak (24 V når kraftuttaket er koblet til)
Jord
29
OH-NO HKL-0002 / 25-05-2020 / RV AB
