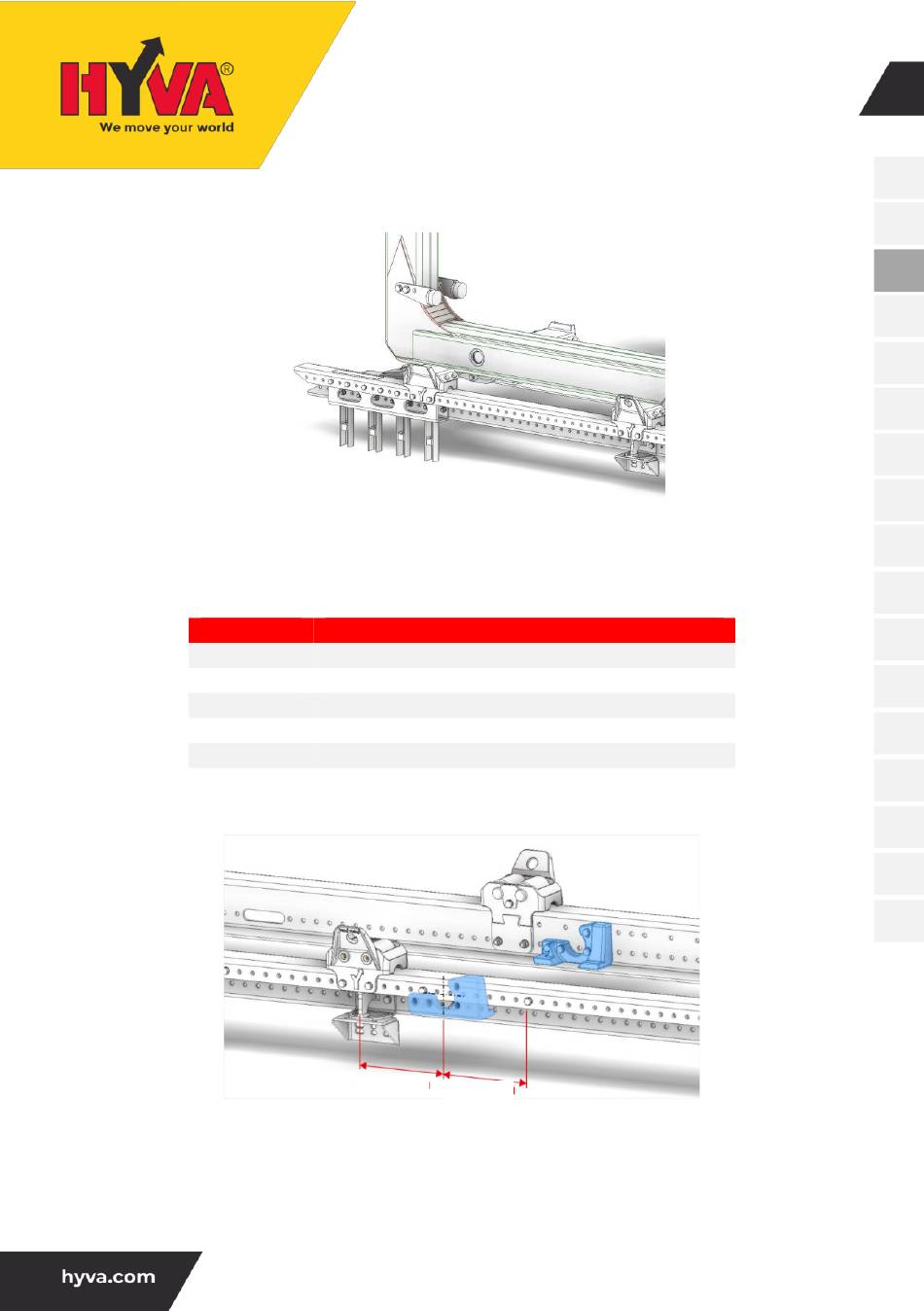

M1. Flexible - Installation des supports de tirant
Montez les supports de tirant comme indiqué ci-dessous. Chaque support doit être boulonné avec
au moins 2 boulons M14 de type II. Des trous doivent être percés dans le support. Les boulons de
tirant verticaux sont de type VI.
POS
1
er
tirant
e
2
tirant
e
3
tirant
4
e
tirant
e
5
tirant
4.5
Installation des supports de châssis (M2)
Boulonnez les supports de châssis sur les supports de sous-châssis à l'aide de 2 jeux de boulons
de type II. Utilisez au moins 2 jeux de boulons de type III pour boulonner les supports de châssis
sur les supports du camion. Le bras de manutention doit être toujours boulonné à côté de
Données susceptibles d'être
modifiées sans préavis
BRAS DE MANUTENTION TITAN
MANUEL D'INSTALLATION
Figure 4.9
Emplacement
dans les premiers 100 mm du support en U
à moins de 200 mm du 1
à moins de 450 mm du 1
à moins de 1200 mm du 1
à moins de 1500 mm du 1
150 mm
150 mm
Figure 4.10
21
er
tirant
er
tirant
er
tirant
er
tirant (si présent)
OH-FR HKL-0002 / 25-05-2020 / RV AB
