2.5
GUIDA PER I DISPOSITIVI DI FISSAGGIO
Tipo
I
Di serie
II
OT60108 (50 set)
Utilizzare i propri
III
bulloni
Di serie (montaggio
IV
flessibile)
Ordine corretto del set di bulloni:
Tipo I: (1) bullone, (2) rondella elastica, (3) rondella e (4) dado nylock.
Tipo II: (1) bullone, (2) rondella spessa semplice, (3) rondella spessa semplice e (4)
dado nylock.
Tutti i bulloni devono essere conformi al grado 8.8, se non specificato diversamente. Le rondelle
spesse devono essere conformi a DIN7349, con uno spessore di 6,3 mm. Rondelle e dadi devono
avere il grado corrispondente. I dadi nylock devono essere conformi a DIN 985.
Soggetto a modifiche senza notifica.
SCARRABILE A GANCIO TITAN
MANUALE DI INSTALLAZIONE

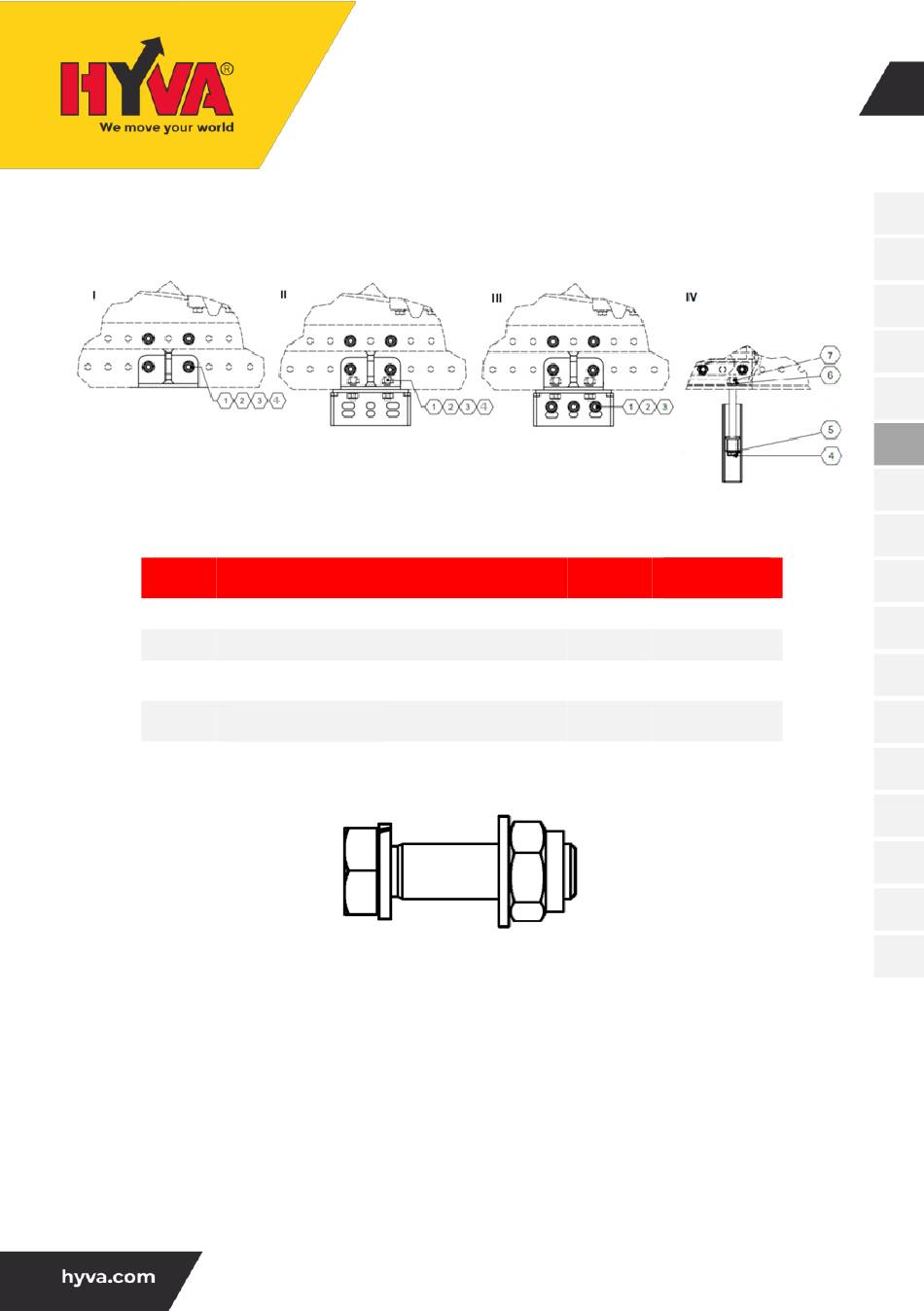

Figura 2.6 Posizione dei bulloni per tipo
Parte di
Dimensione
DIN933 M14
DIN931 M14
DIN931 M16x200
Tabella 2.7 Grado dei bulloni
1
2
Figura 2.7 Ordine corretto del set di bulloni
13
Grado
8.8
8.8
Fare riferimento alle linee guida del
carrozziere dell'autocarro
10.9
3
4
OH-IT HKL-0002 / 25-05-2020 / RV AB
Coppia di
serraggio
150 Nm
150 Nm
180-200 Nm
