5.4
Conectarea pompei, a rezervorului de ulei și a blocului de
supape ale încărcătorului cu cârlig
Notă:
Consultați schema hidraulică a TITAN (cod articol HHY00116)
pentru mai multe informații privind sistemul hidraulic. Aceasta este
atașată ca anexă.

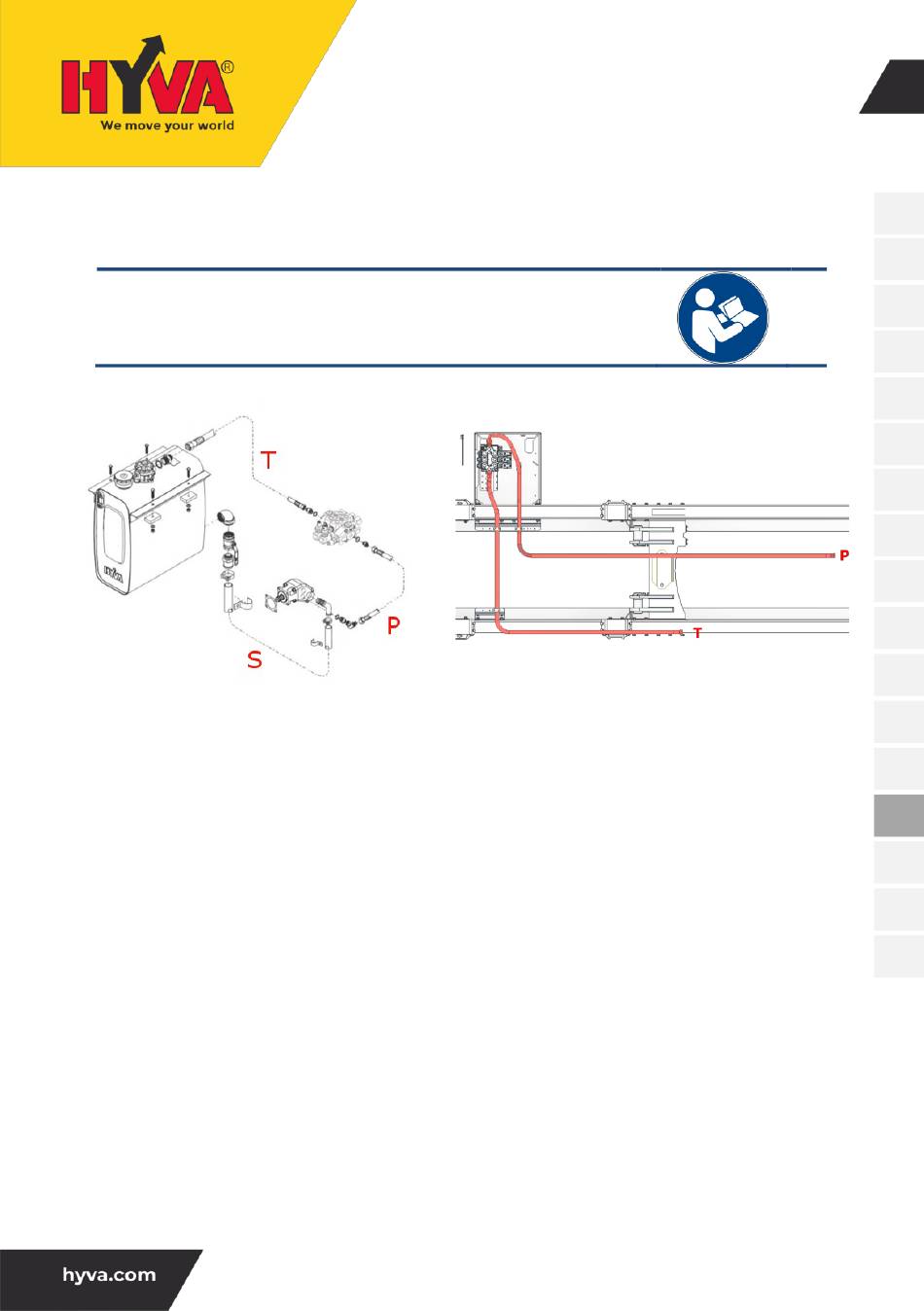

Figura 5.2 Imagine de ansamblu buclă
hidraulică
1.
CONECTAREA POMPEI LA REZERVOR
1.1. Luați furtunul de aspirare S furnizat împreună cu sistemul;
1.2. Tăiați-l la lungimea potrivită;
1.2.1. Corectați diferența dintre rezervor și pompă
1.2.2. Evitați coturile strânse pentru a împiedica solicitările pe carcasa pompei și
racorduri
1.3. Debavurați marginile și curățați furtunul trăgând o cârpă prin furtun;
1.4. Atașați furtunul la adaptoarele LP ale pompei și la adaptorul LP de pe partea laterală a
rezervorului de ulei;
2.
CONECTAREA POMPEI LA ÎNCĂRCĂTORUL CU CÂRLIG
2.1. Conectați linia P de presiune înaltă a încărcătorului cu cârlig la pompă
2.2. Susțineți furtunul
2.2.1. Atenție să nu treceți furtunul pe suprafețe/muchii fierbinți sau ascuțite
2.3. Conectați racordul de înaltă presiune al pompei la furtun.
3.
CONECTAREA REZERVORULUI LA ÎNCĂRCĂTORUL CU CÂRLIG
3.1. Trageți linia T de presiune joasă a încărcătorului cu cârlig la rezervor;
3.2. Atașați furtunul la încărcătorul cu cârlig, acolo unde este nevoie;
3.2.1. Atenție să nu treceți furtunul pe suprafețe/muchii fierbinți sau ascuțite;
3.3. Atașați furtunul la filtrul rezervorului
Poate fi modificat fără notificare
ÎNCĂRCĂTOR CU CÂRLIG TITAN
MANUAL DE INSTALARE
Figura 5.3 Stabilire traseu furtun de presiune și de
25
evacuare
OH-RO HKL-0002 / 25-05-2020 / RV AB
