2.5
FASTSPÆNDINGSGUIDE
Type
I
Standard
II
OT60108 (50 sæt)
III
Brug egne bolte
Standard (Fleksibel
IV
montering)
Korrekt boltrækkefølge:
Type I: (1) bolt, (2) fjederskive, (3) afstandsskive og (4) nylock-møtrik
Type II: (1) bolt, (2) almindelig tyk afstandsskive , (3) almindelig tyk afstandsskive og (4)
nylock-møtrik
Alle bolte skal svare til klasse 8,8 medmindre andet er angivet. De tykke skiver skal svare DIN7349
med en tykkelse på 6,3 mm. Skiver og møtrikker skal være af tilsvarende kvalitet. Nylock-møtrikker
skal opfylde DIN 985.
Kan ændres uden varsel
TITAN KROGHEJS
MONTERINGSVEJLEDNING

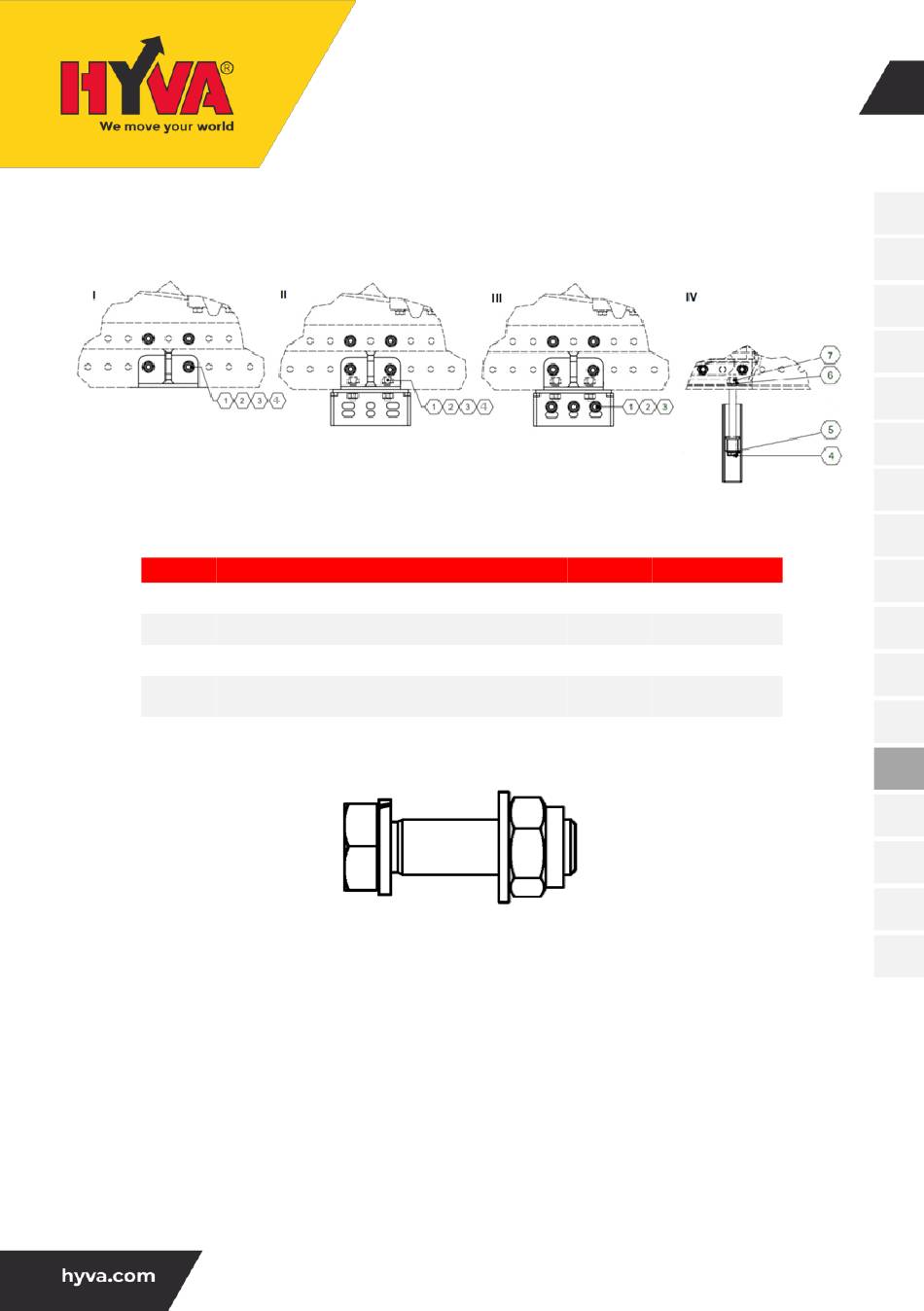

Figur 2.6 Placering af bolte efter type
Del af
Størrelse
DIN933 M14
DIN931 M14
Der henvises til lastbilens montørretningslinjer
DIN931 M16x200
Tabel 2.7 Boltklasse
1
2
Figur 2.7 Korrekt boltmonteringsrækkefølge
13
Klasse
8.8
150 Nm
8.8
150 Nm
10.9
180-200 Nm
3
4
OH-DK HKL-0002 / 25-05-2020 / RV AB
Moment
UK
DE
FR
NL
ES
IT
PT
PL
CS
HU
NO
FI
DK
RO
RU
SK
SE
