Forsikre at:
All beholderstøtte støttes av enten en U-brakett eller underramme-
støtte.
Merknad:
Beholderstøttene kan reposisjoneres så lenge de beveges sammen
med «Underrammestøtten».
Merknad:
Det anbefales at du begynner med å bolte understellsbrakettene
med bolthullene nivellert med bolthullene i understellet før du borer
nye hull.
4.4
Montering av den fremre understellbraketten (M1)
M1. Fast montering av frontstøtte
Avhengig av hvor mange U-braketter som følger med, må 2 eller 3 frontstøtter monteres:
-
1 U-brakett per side (2 totalt): monter 2 frontstøtter per side.
-
2 U-braketter per side (totalt 4): monter 3 frontstøtter per side.
1.
Monter frontunderstellstøtten til U-braketten med minst 2 type II-bolter. Bor hull i de
allerede monterte U-brakettene.
2.
Monter understellsbrakettene på understellet med minst 3 M14 type III-bolter (bolter i
henhold til lastebilprodusentens retningslinjer).
Kan endres uten varsel
TITAN KROKLASTER
INSTALLASJONSHÅNDBOK

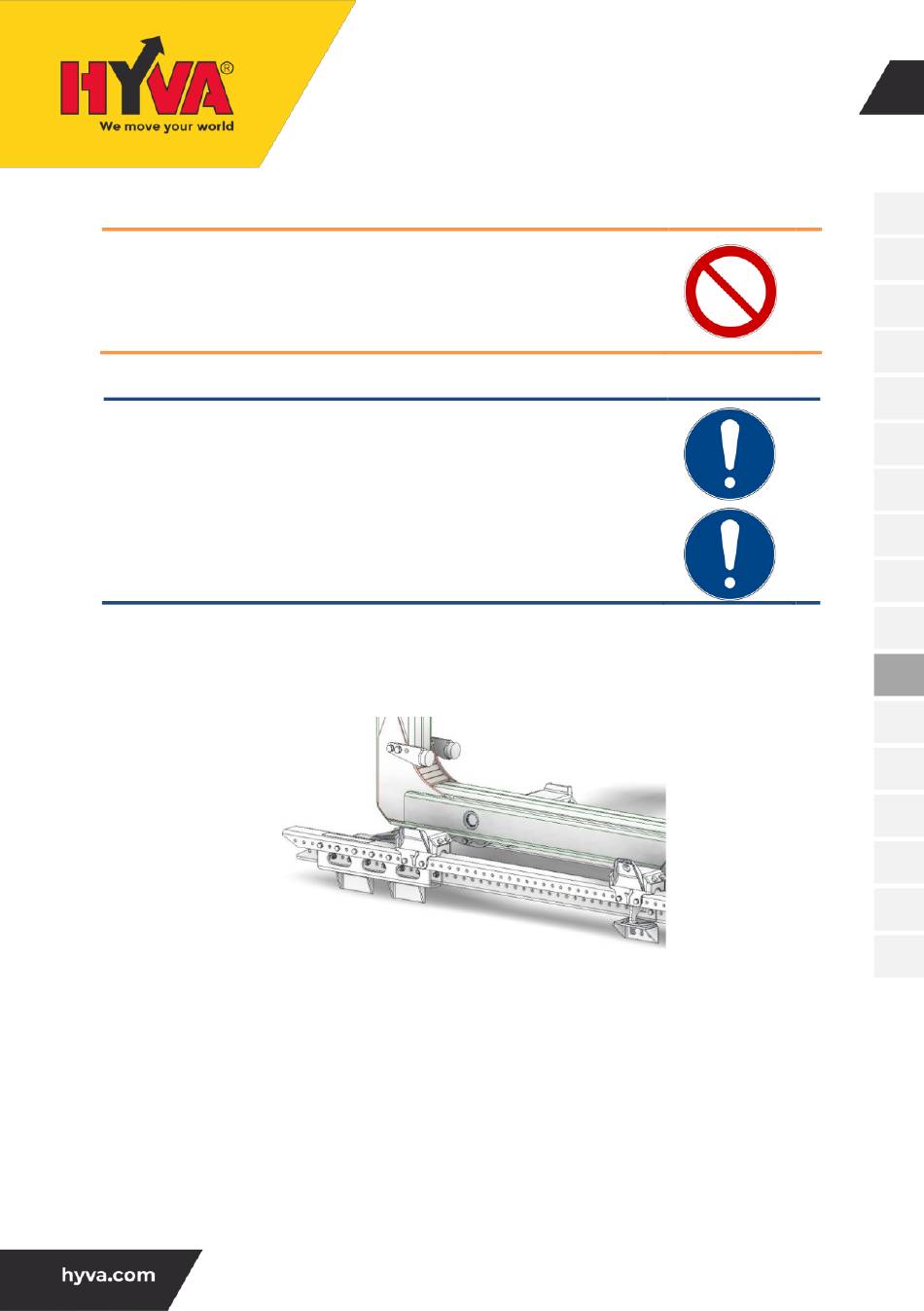

Figur 4.8
20
