Zorg dat:
Alle containersteunen moeten worden ondersteund door ofwel een
U-beugel of een onderframesteun.
Opmerking:
Containersteunen kunnen geherpositioneerd worden zolang ze
samen worden verplaatst met de "onderframesteun".
Opmerking:
Geadviseerd wordt om te beginnen met het vastbouten van de
chassisbeugels, met de boutgaten hiervan in lijn met de boutgaten
van het chassis, alvorens nieuwe gaten te boren.
4.4
Installatie van de voorste chassisbeugel (M1)
M1. Vaste installatie van de voorste steun
Afhankelijk van het aantal geleverde U-beugels worden er 2 of 3 voorst steunen gemonteerd:
-
1 U-beugel per zijde (2 in totaal): monteer 2 voorste steunen per zijde.
-
2 U-beugels per zijde (4 in totaal): monteer 3 voorste steunen per zijde.
1.
Bevestig de voorste chassissteun aan de U-beugel met minstens 2 bouten van het type II.
Boor gaten in de al gemonteerde U-beugels.
2.
Bevestig de chassisbeugels aan het chassis met minstens drie bouten M14 van type III
(bouten volgens de richtlijnen van de truckfabrikant).
Wijzigingen mogelijk zonder
voorafgaande kennisgeving
TITAN HAAKLADER
INSTALLATIEHANDLEIDING

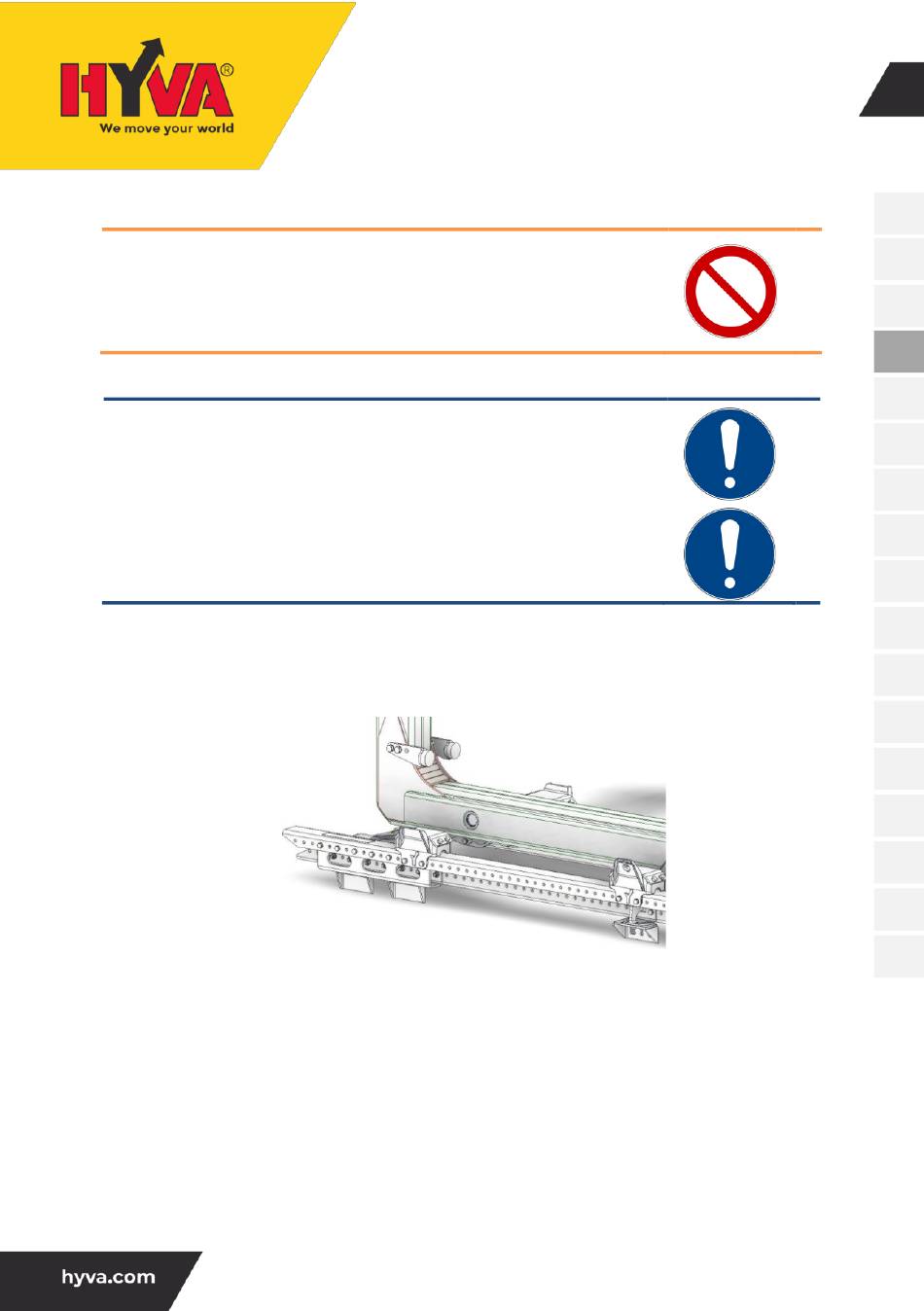

Afbeelding 4.8
20
OH-NL HKL-0002 / 25-05-2020 / RV AB
