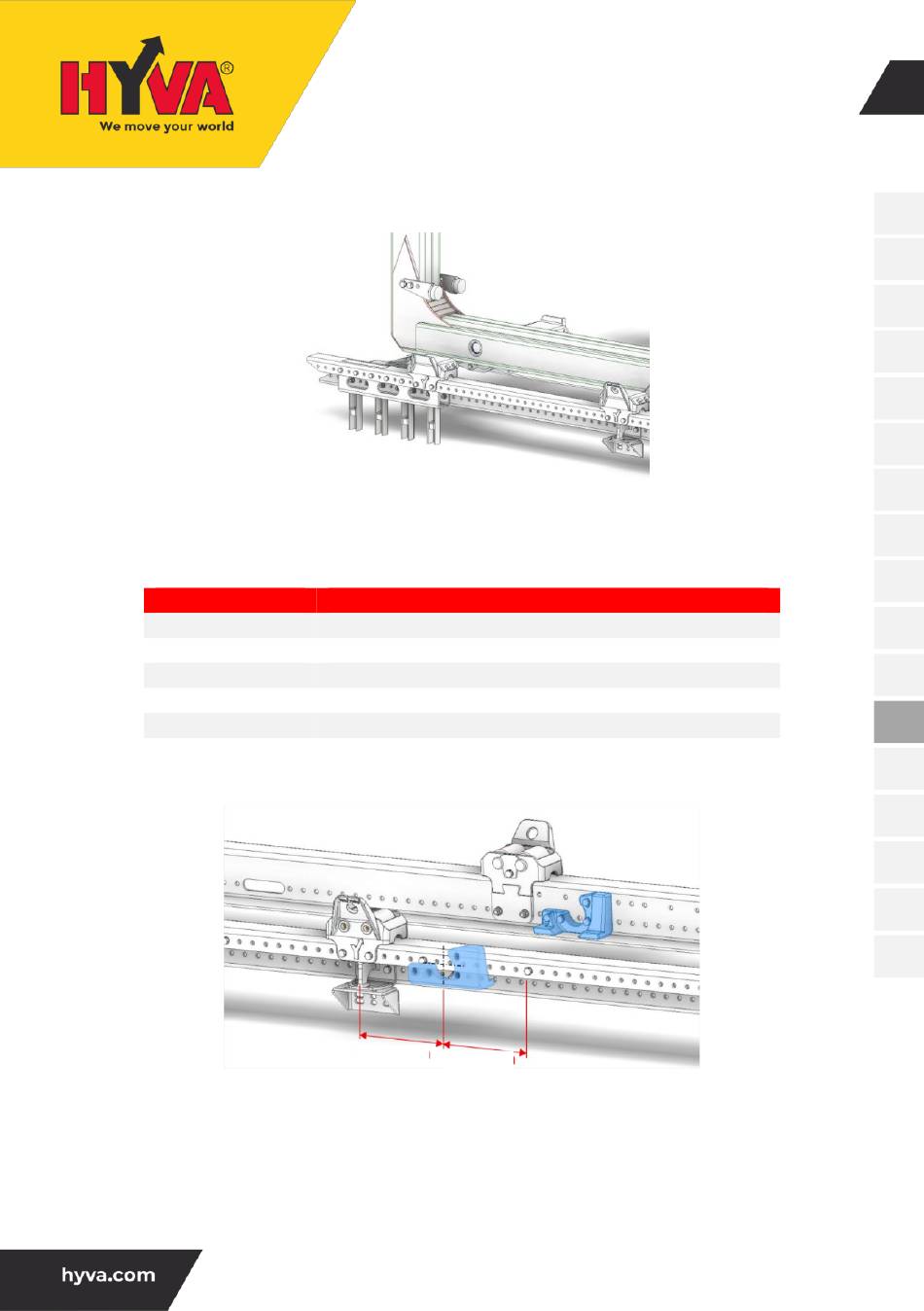

M1. Tukivarsien runkokannakkeiden joustava asennus
Asenna tukivarsien kannakkeet alla esitetyllä tavalla. Kaikki kannakkeet on kiinnitettävä vähintään
2:lla tyypin II M14-pultilla. Kannakkeeseen on porattava reiät. Pystysuuntaisissa tukivarsissa
käytetään tyypin VI pultteja.
ASENNUSKOHTA
1. tukivarsi
2. tukivarsi
3. tukivarsi
4. tukivarsi
5. tukivarsi
4.5
Runkokannakkeiden asentaminen (M2)
Kiinnitä runkokannakkeet koukkuvarren kannakkeisiin käyttämällä 2:ta tyypin II pulttisarjaa. Kiinnitä
runkokannake kuorma-auton runkoon käyttämällä vähintään 2:ta tyypin III pulttisarjaa. Koukkulaite
on aina kiinnitettävä pulteilla lähelle toispuoleista lukitusta (sinisellä merkitty kohta kuvassa yllä).
Enintään 150 mm:n etäisyydellä toispuolisen lukituksen keskikohdasta on aina oltava koukkuvarren
tuki.
Oikeus muutoksiin pidätetään
TITAN-KOUKKULAITE
ASENNUSOPAS
Kuva 4.9
Sijainti
100 mm:n etäisyydellä ensimmäisestä U-kannakkeesta
200 mm:n etäisyydellä 1. tukivarresta
450 mm:n etäisyydellä 1. tukivarresta
1200 mm:n etäisyydellä 1. tukivarresta
1500 mm:n etäisyydellä 1. tukivarresta (jos käytössä)
150 mm
150 mm
Kuva 4.10
21
