5.
Placera lastväxlaren på lastbilschassit och försök att justera bulthålmönstret på
lastväxlarens hjälpramsfäste med hålmönstret på lastbilen.
a.
Använd endast angivna lyftpunkter
b.
Märkningen i figur 4.2 anger en lyftpunkt
Mycket farligt:
Lyftning av lastväxlaren utanför angiven lyftpunkt kan leda till
plötsliga rörelser och skador som kan leda till skador och även
dödsfall.
Mycket farligt:
Skär inte in i hjälpramen för att skapa utrymme för en
släpvagnskoppling eller upphängning. Kontakta alltid Hyva innan du
gör ändringar på ramen. Med undantag för punkt 5 i kapitel 4.2.
6.
Dubbelkolla att det inte finns något hinder mellan lastväxlaren och:
•
Motorns kraftuttag/pump och lastväxlaren.
•
upphängningstrianglarna och/eller bromskraften i maximal kompression
7.
Kontrollera att bottenramen är justerad på chassit. Dimension X ska vara densamma på
båda sidor.
Kan ändras utan föregående
meddelande
TITAN LASTVÄXLARE
INSTALLATIONSMANUAL
MAX. 750 KG

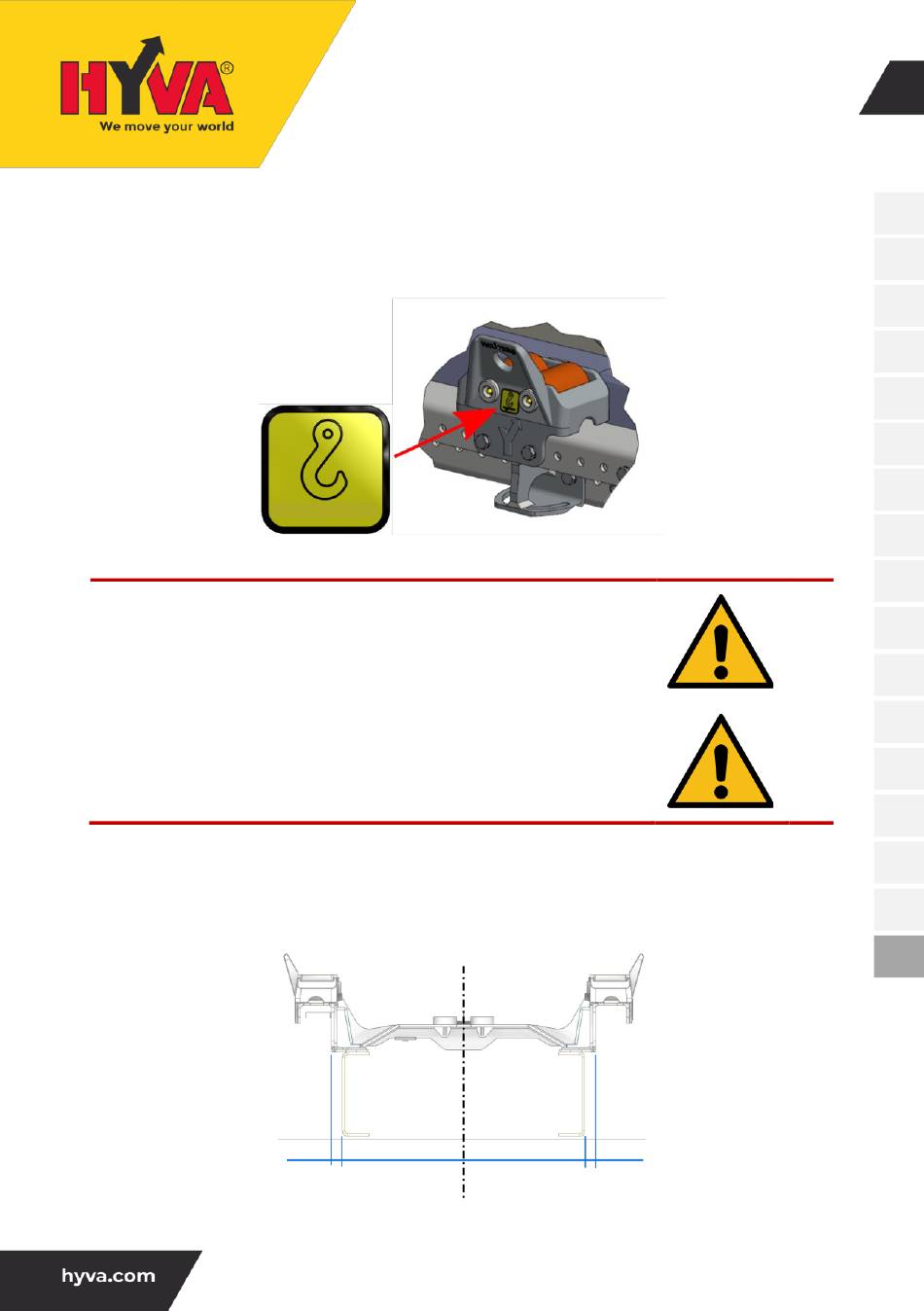

Figur 4.2 Lyftpunktsbeteckning
X
X
Figur 4.3 Justering av chassi och hjälpram
17
CW
X
X
OH-SE HKL-0002 / 25-05-2020 / RV AB
