La "sporgenza posteriore dell'autotelaio dell'autocarro" è impostata: contrassegnare/graffiare la
sporgenza sull'autotelaio ("contrassegno 1"). L'albero con gancio si deve trovare nella posizione
corretta dietro la cabina, in modo da contrassegnare/graffiare la parte anteriore esatta del telaio di
base sull'autotelaio dell'autocarro ("contrassegno 2"). Triangoli dell'assale, perni di aggancio del
rimorchio e forse pompa sulla PTO del motore sono tutti liberi.
Il passaggio successivo per questo meccanico consiste nel controllare quali accessori devono
essere montati.
8.
Posizionare un profilo in legno rigido (+/- 60 x 40 mm) su ogni trave dell'autotelaio L+R
(= lato sinistro e lato destro) per la lunghezza totale. È possibile utilizzarlo come attrezzo
per contrassegnare.
9.
Posizionare il lato anteriore del profilo in legno fino al "contrassegno 2".
Contrassegnare la sporgenza posteriore esatta sul profilo in legno ("contrassegno 1").
Ora contrassegnare la posizione di tutti i supporti degli accessori sulla trave in legno.
10. Disegnare la posizione del blocco valvole sul legno (copiare dallo scarrabile a gancio)
11. Disegnare la posizione desiderata dei supporti dei serbatoi dell'olio sul legno (Sx o Dx).
12. Disegnare la posizione dei parafanghi, del centro degli assali e dei supporti di montaggio
dei parafanghi.
13. Disegnare la posizione desiderata dei supporti dei serbatoi dell'olio sul legno (Sx o Dx).
Quando la scatola degli attrezzi si trova sotto il blocco valvole, si può considerare
l'installazione dei supporti sull'autotelaio o lo spostamento del blocco valvole di qualche
foro verso il lato, per creare spazio per la scatola degli attrezzi.
Soggetto a modifiche senza notifica.
SCARRABILE A GANCIO TITAN
MANUALE DI INSTALLAZIONE

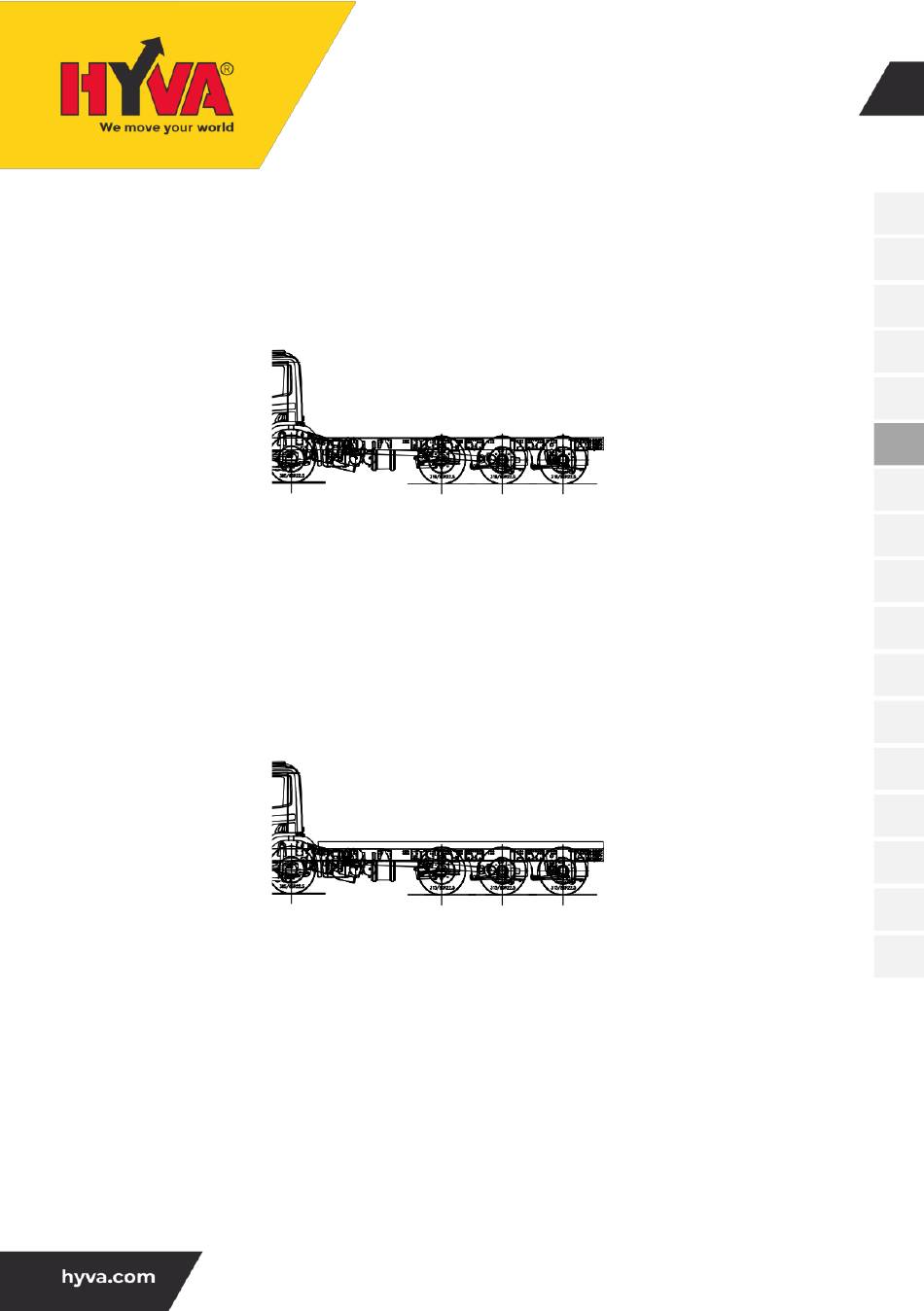

Figura A1 Autocarro vuoto
Figura A2 Autocarro con profilo in legno
33
OH-IT HKL-0002 / 25-05-2020 / RV AB
