Nachdem Sie alle Fragen im jeweiligen Assistenten beantwortet haben, erreichen Sie das
letzte Dialogfeld des Operations-Assistenten der S7-200 (siehe Bild 5-14). In diesem Dialog-
feld werden Ihnen die Programmsegmente aufgeführt, die für die von Ihnen angegebene
Konfiguration erzeugt werden. Außerdem können Sie hier angeben, an welcher Stelle im
Hauptprogramm der erzeugte Code angeordnet werden soll.
Operations-Assistent der S7-200 (Analogeingabefilter)
Unterprogramme und Interruptprogramme werden am Ende Ihres Programms angeord-
net. Aufrufe der Unterprogramme müssen ins Hauptprogramm eingefügt werden. Wenn
Sie sich ansehen möchten, an welcher Stelle der Aufruf eingefügt wird, wählen Sie eine
Position und klicken auf "Blättern". Der Programm-Editor blättert dann an die Stelle, die
Sie ausgewählt haben. Sind Sie mit der Position einverstanden, wählen Sie "Beenden".
Nach welchem Netzwerk soll der Code im Hauptprogramm eingefügt
werden?

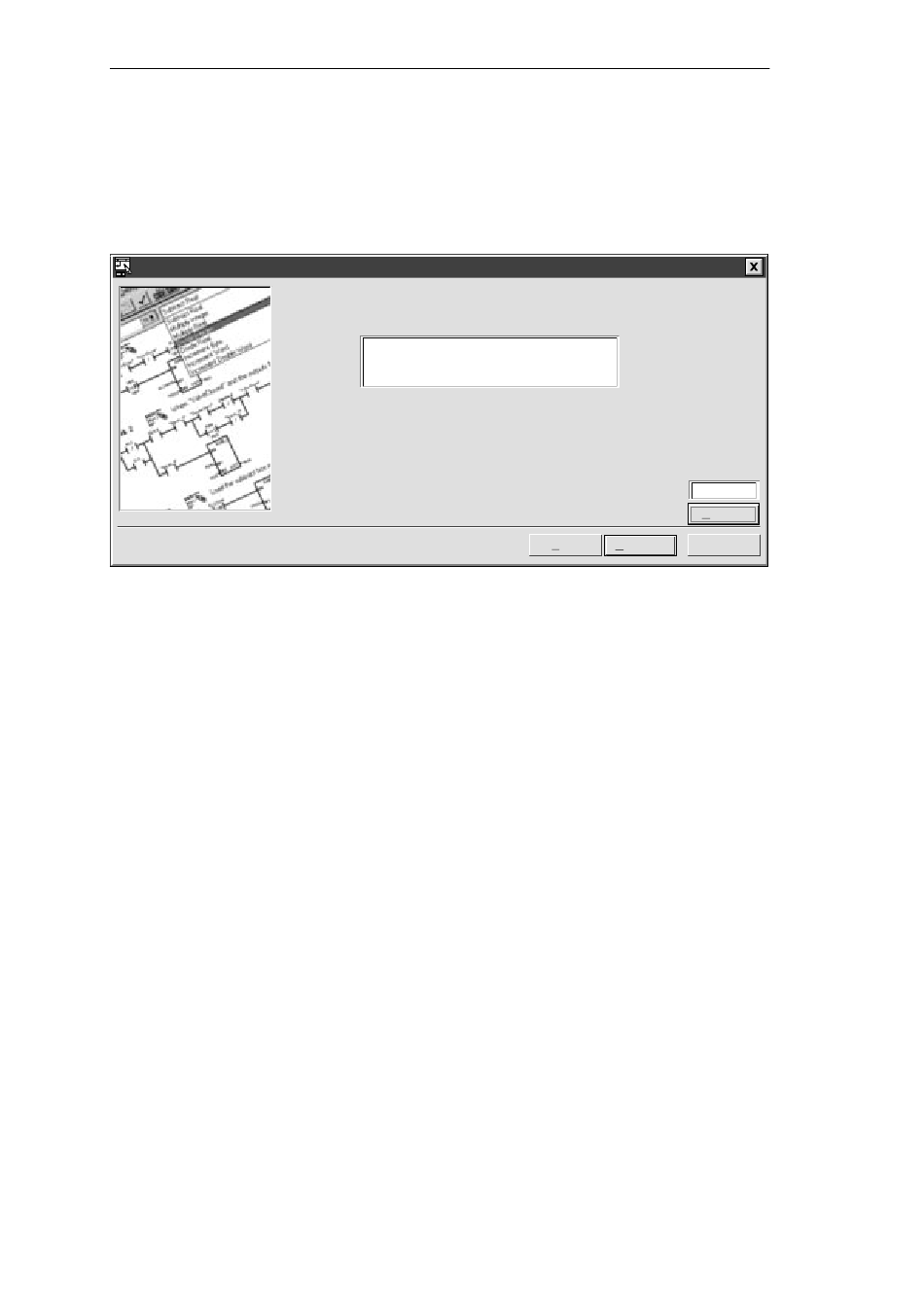

Bild 5-14 Vom Operations-Assistenten der S7-200 erzeugte Programmsegmente
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Der Operations-Assistent der S7-200 erzeugt nun den Code für die von Ihnen
eingegebene Konfiguration und fügt diesen Code in Ihr Programm ein. Die
gewünschte Konfiguration besteht aus:
Ein Unterprogramm SBR1
Erweiterte Funktionen in STEP 7-Micro/WIN
