Kommunikation im Netz mit einer S7-200 CPU
Kabel für ein PROFIBUS-Netz
Tabelle 9-4 führt die allgemeinen technischen Daten für ein PROFIBUS-Netzkabel auf. Sie
entnehmen Anhang G die Bestellnummer für Siemens PROFIBUS-Kabel, die diese Anforde-
rungen erfüllen.
Tabelle 9-4
Leistungsmerkmale
Art
Leiterquerschnitt
Kabelkapazität
Nennimpedanz
Die maximale Länge eines PROFIBUS-Netzsegments richtet sich nach der Baudrate und
der Art des eingesetzten Kabels. Tabelle 9-5 führt die maximale Kabellänge pro Segment
auf, die bei Einsatz eines Kabels zutrifft, das den in Tabelle 9-4 angegebenen technischen
Daten entspricht.
Tabelle 9-5
Übertragungsgeschwindigkeit
9600 Baud bis 93.750 Baud
3 MBaud bis 12 MBaud
Busverstärker im Netz
Siemens bietet Busverstärker, mit denen Sie PROFIBUS-Netzsegmente verbinden können
(siehe Bild 9-4). Durch den Einsatz von Busverstärkern kann die Gesamtausdehnung des
Netzes erweitert und/oder zusätzliche Geräte im Netz aufgenommen werden. In PROFIBUS-
Netzen sind maximal 32 Geräte und eine maximale Kabellänge von 1200 m pro Segment bei
einer Baudrate von 9600 Baud zulässig. Pro Busverstärker können Sie bei 9600 Baud 32
weitere Geräte an das Netz anschließen und die Kabellänge um 1200 m verlängern. Sie
dürfen maximal 9 Busverstärker in einem Netz einsetzen. Jeder Busverstärker schließt das
Netzsegment mit einem Abschlußwiderstand ab. Die Bestellnummern entnehmen Sie
Anhang G.

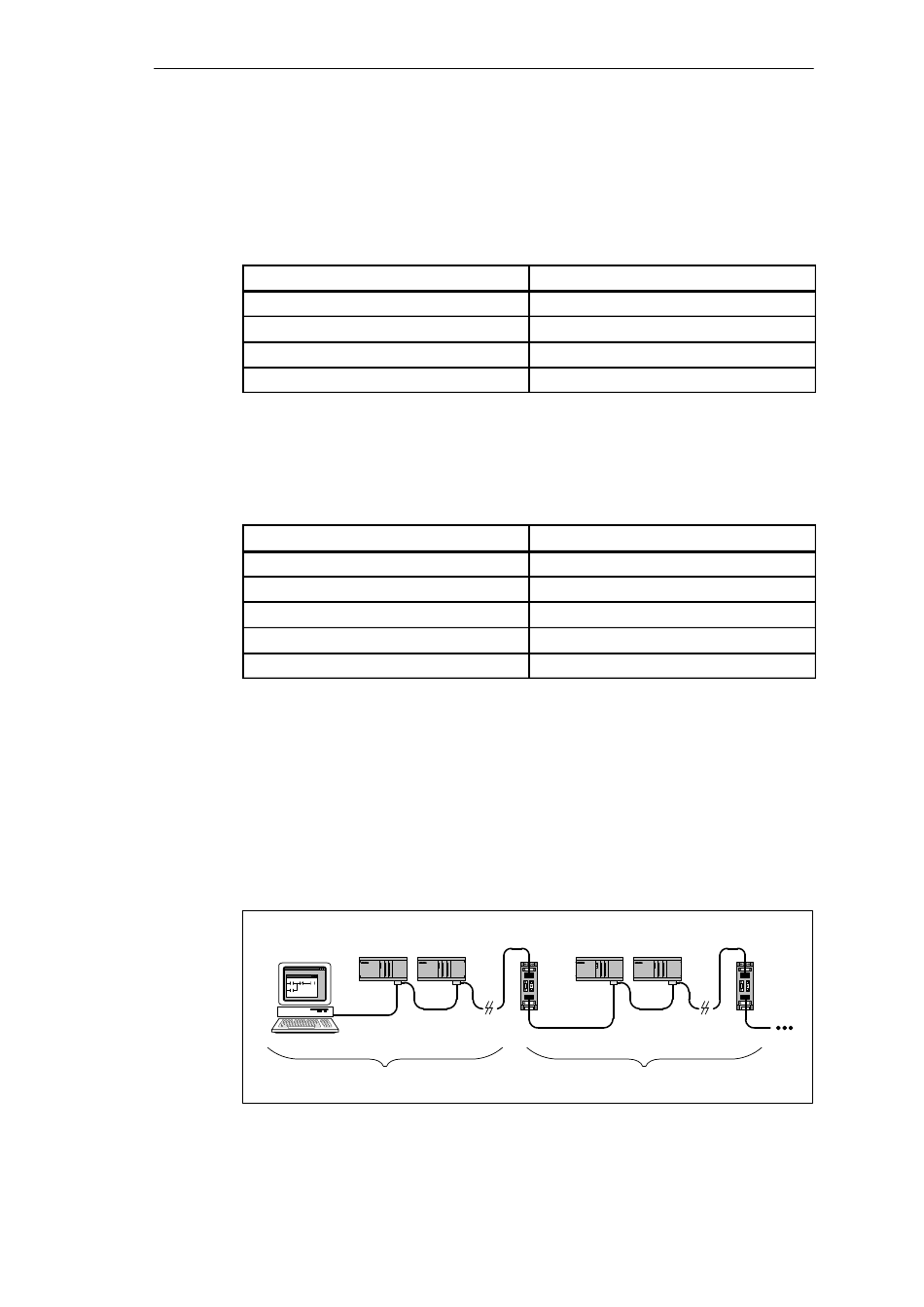

Bild 9-4 Netz mit Busverstärkern
9-8
Allgemeine technische Daten eines PROFIBUS-Netzkabels
Maximale Kabellänge eines Segments in einem PROFIBUS-Netz
187.500 Baud
500.000 Baud
1,5 MBaud
Busverstärker
CPU CPU
32 Geräte/1200 m
Technische Daten
Geschirmtes, verdrilltes Leiterpaar
2
0,22 mm oder größer
< 60 pF/m
100 Ω bis 120 Ω
Maximale Kabellänge für ein Segment
1200 m
1000 m
400 m
200 m
100 m
Busverstärker
CPU CPU
32 Geräte/1200 m
