Installieren einer Micro-SPS S7-200
Installationsrichtlinien für "amerikanischen" Aufbau
Im folgenden sind allgemeine Installationsrichtlinien für "amerikanischen" Aufbau aufgeführt,
wobei mehrere AC-Spannungen vorhanden sind. Die Richtlinien können Sie in Bild 2-14
nachvollziehen.
Installieren Sie einen Einzeltrennschalter (1), der die Stromzufuhr zur CPU sowie zu allen
Eingangs- und Ausgangsstromkreisen (Laststromkreisen) unterbrechen kann.
Installieren Sie Überstromschutzvorrichtungen für die Stromversorgung der CPU (2), für
die Ausgänge (3) und Eingänge (4). Zusätzlich können Sie jeden Ausgang einzeln absi-
chern.
An die AC-Versorgung schließen Sie die Stromversorgung der CPU, die AC-Ausgangs-
lastspannungen und die relaisgesteuerten Lastspannungen entweder einphasig an den
Neutralleiter (5) oder zweiphasig (6) an.
Verbinden Sie alle Erdungsklemmen der S7-200 mit der nächsten verfügbaren Erdung
(7), um die höchstmögliche Störfestigkeit zu erreichen. Es wird empfohlen, alle Erdungs-
klemmen einzeln anzuschließen. Verwenden Sie hierzu Leitungen mit einem Querschnitt
von 1,5 mm
Vorsicht
!
In einem Aufbau mit 230-V-AC-Nennspannung überschreiten zweiphasige Spannungen
die Nennspannung der Stromversorgung, der Eingänge und der Ausgänge der S7-200.
Eine zu hohe Spannung kann den Ausfall der S7-200 und der angeschlossenen Geräte
verursachen.
Verwenden Sie keine zweiphasigen Anschlüsse, wenn die Nennspannung der S7-200
überschritten wird.
L1
L2
L3
N
PE

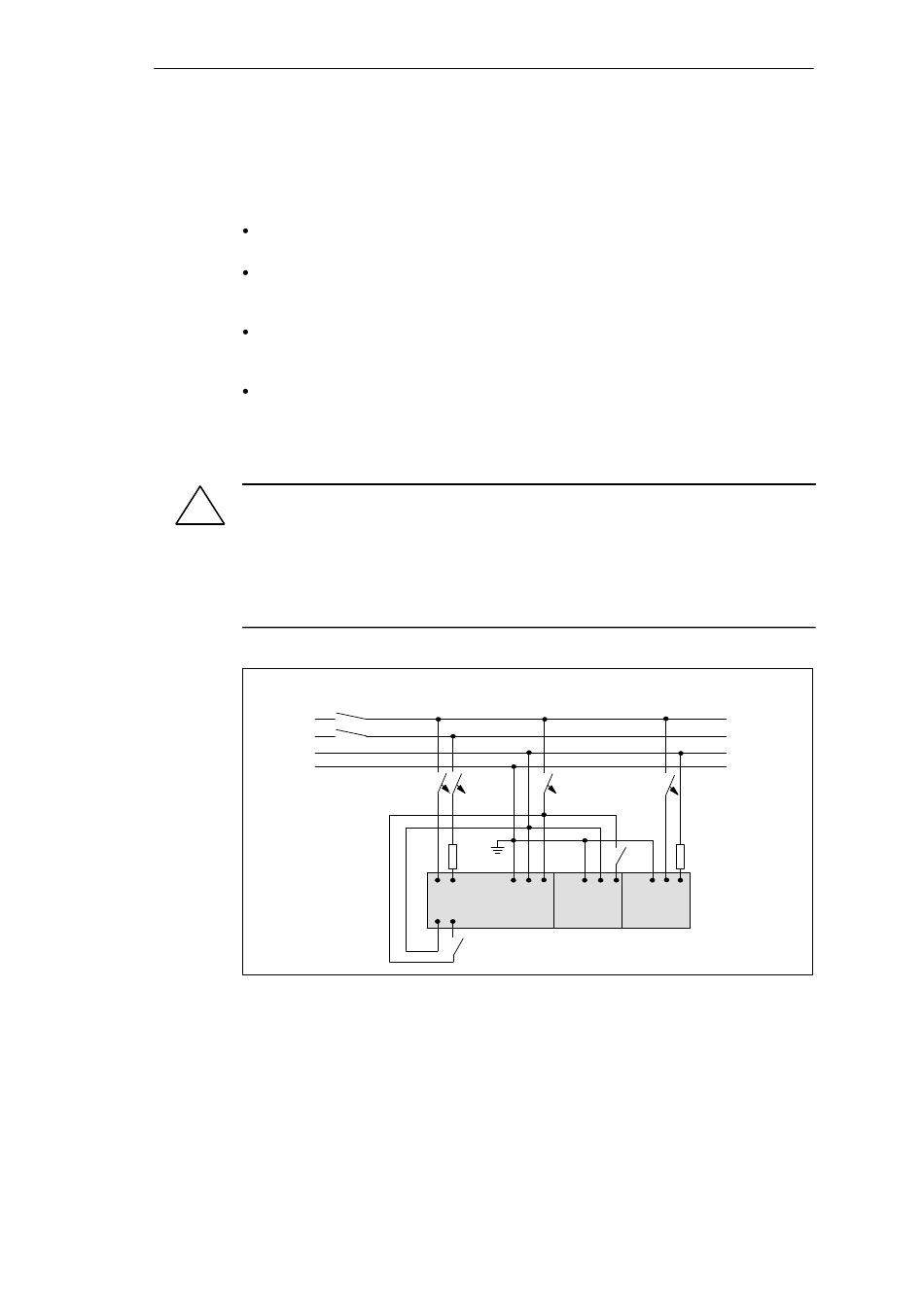

Bild 2-14 AC-Aufbau
2-12
2
.
120 V AC Eingangsspannung CPU und Eingänge
120 V AC und 220 V AC Ausgangslastspannung
(1)
(3)
(6)
(7)
DA
S7-200
DE
AC/AC/AC
(2)
(2)
(4)
(5)
(5)
SV
DE DA
EM221AC EM 222AC
