Angeben der Adressen für den Parameterbaustein, für die Freigabemerker und für die
Meldungen
In dem in Bild 5-8 gezeigten Dialogfeld können Sie die Anfangsadressen für den Parameter-
baustein, für die Freigabemerker und für die Meldungen angeben.
Das TD 200 sucht immer nach einer Kennung des Parameterbausteins an dem konfigu-
rierten Versatz in der CPU. Geben Sie die Adresse des Parameterbausteins in dem er-
sten Textfeld ein, wenn Sie möchten, daß der Parameterbaustein nicht an der Standard-
adresse, sondern an einer anderen Adresse abgelegt wird. Der entsprechende Wert wird
in Byte 0 und 1 des Parameterbausteins geschrieben.
Geben Sie dann eine Adresse im Variablenspeicher an, an der die Merker zur Meldungs-
freigabe abgelegt werden sollen. Dieser Wert wird in Byte 8 und 9 des Parameterbau-
steins geschrieben.
Geben Sie zum Schluß noch eine Adresse im Variablenspeicher an, an der die Meldun-
gen in aufeinanderfolgenden Bytes abgelegt werden sollen. (Der Wert "32" ist nur die
Voreinstellung.) Die von Ihnen angegebene Adresse wird in Bytes 6 und 7 des Parame-
terbausteins geschrieben. Die erforderliche Anzahl Bytes richtet sich nach der Anzahl der
Meldungen, die Sie konfigurieren möchten, und wird im Dialogfeld angezeigt. Beachten
Sie, daß eine Meldung mit 20 Zeichen auch 20 aufeinanderfolgende Bytes im Variablen-
speicher belegt, während eine Meldung mit 40 Zeichen 40 aufeinanderfolgende Bytes
benötigt.

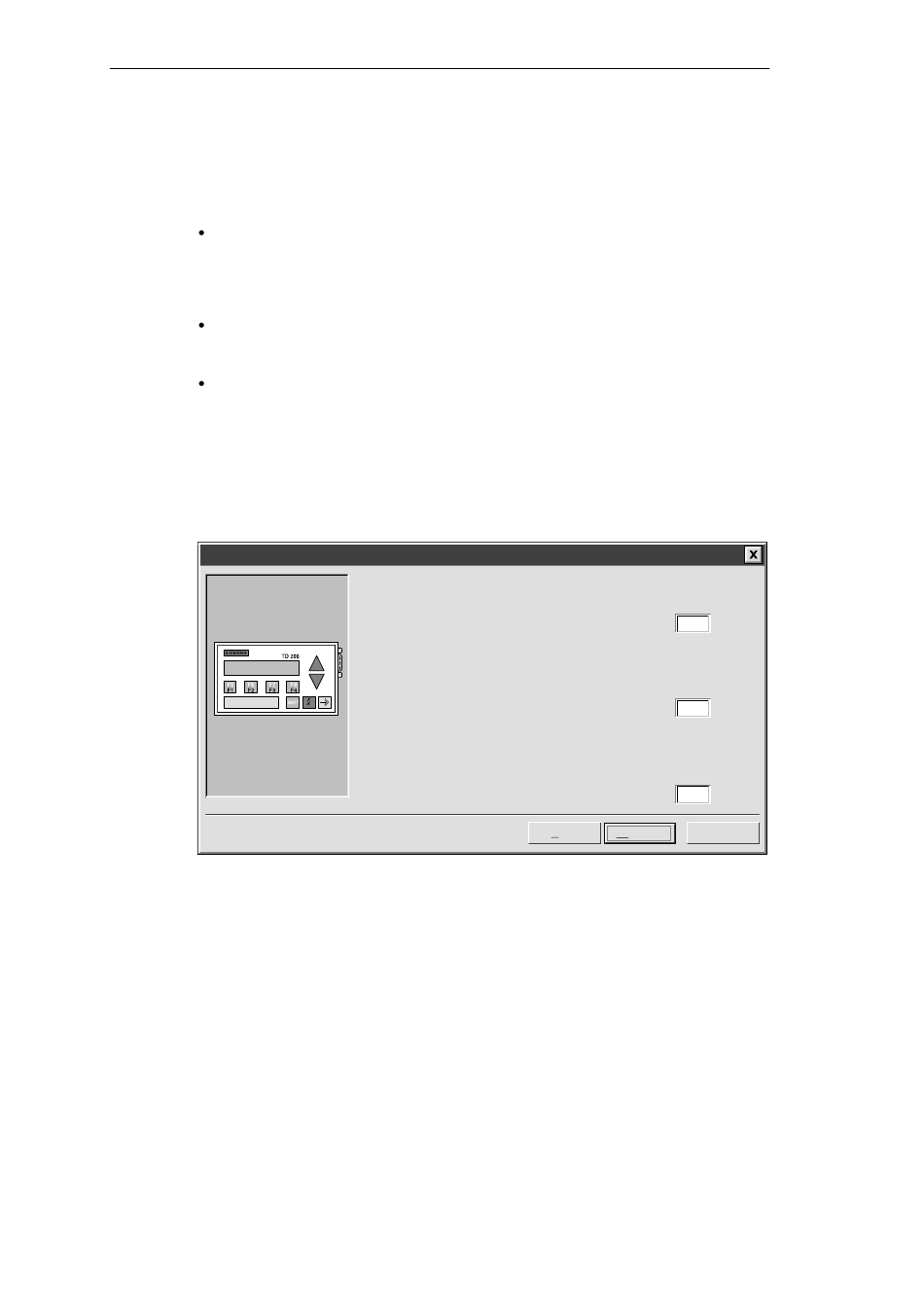

Assistent für die Konfiguration des TD 200
Bild 5-8
Adressen für den Parameterbaustein, die Freigabemerker und die Meldungen beim
TD 200
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Erweiterte Funktionen in STEP 7-Micro/WIN
Geben Sie an, wo die Parameterdefinition von 12 Byte im Datenbaustein
abgelegt werden soll. Üblicherweise wird der Parameterbaustein in VB0
abgelegt.
Anfangsbyte für den Parameterbaustein von 12 Byte: VB
Sie haben 1 Meldungen definiert, die 1 aufeinanderfolgende Bytes für Mel-
dungs-Freigabemerker benötigen. Geben Sie an, wo die Parameterdefini-
tion im Datenbaustein abgelegt werden soll.
Anfangsbyte für Freigabemerker: VB
Sie haben 1 Meldungen definiert, die 20 aufeinanderfolgende Bytes für
Meldungsinformationen benötigen. Geben Sie an, wo die
Meldungsinformationen im Datenbaustein abgelegt werden sollen.
Anfangsbyte für Meldungsinformationen: VB
0
12
32
< Zurück
Abbrechen
Weiter >
5-7
