5.4 Erstellen einer Liste der Querverweise
Beim Erstellen der Querverweise erzeugen Sie eine Liste der in Ihrem Programm verwende-
ten Adressen. In der Tabelle der Querverweise können Sie die Adressen überwachen, wäh-
rend Sie Ihr Programm schreiben. Möchten Sie die Querverweise erstellen, wird Ihr Pro-
gramm zunächst übersetzt und anschließend die Tabelle der Querverweise erzeugt.
Die Tabelle der Querverweise zeigt den Namen des Elements, die Nummer des Netzwerks
und die Operation (siehe Bild 5-19). Indirekte Adressen werden in der Tabelle der Querver-
weise durch die Symbole * oder & gekennzeichnet.
Zum Erstellen einer Tabelle der Querverweise gehen Sie folgendermaßen vor:
1. Wählen Sie den Menübefehl Ansicht
2. Ihr Programm wird übersetzt und die Tabelle der Querverweise wird erzeugt.
3. Beim Eingeben Ihres Programms können Sie die Tabelle der Querverweise geöffnet las-
sen. Ändern Sie Ihr Programm und klicken dann in die Tabelle der Querverweise, müs-
sen Sie die Tabelle aktualisieren.
4. Wenn Sie sich ein Element in Ihrem Programm ansehen möchten, doppelklicken Sie auf
das gewünschte Element in der Tabelle der Querverweise. Daraufhin wird das Element
im Programm-Editor markiert.
STEP 7-Micro/WIN - c:\microwin\projekt1.prj
Projekt Bearbeiten
KOP-Editor - untitled.ob1
Kontakte
Netzwerk 1
"Start_1"
"Pumpe_1"

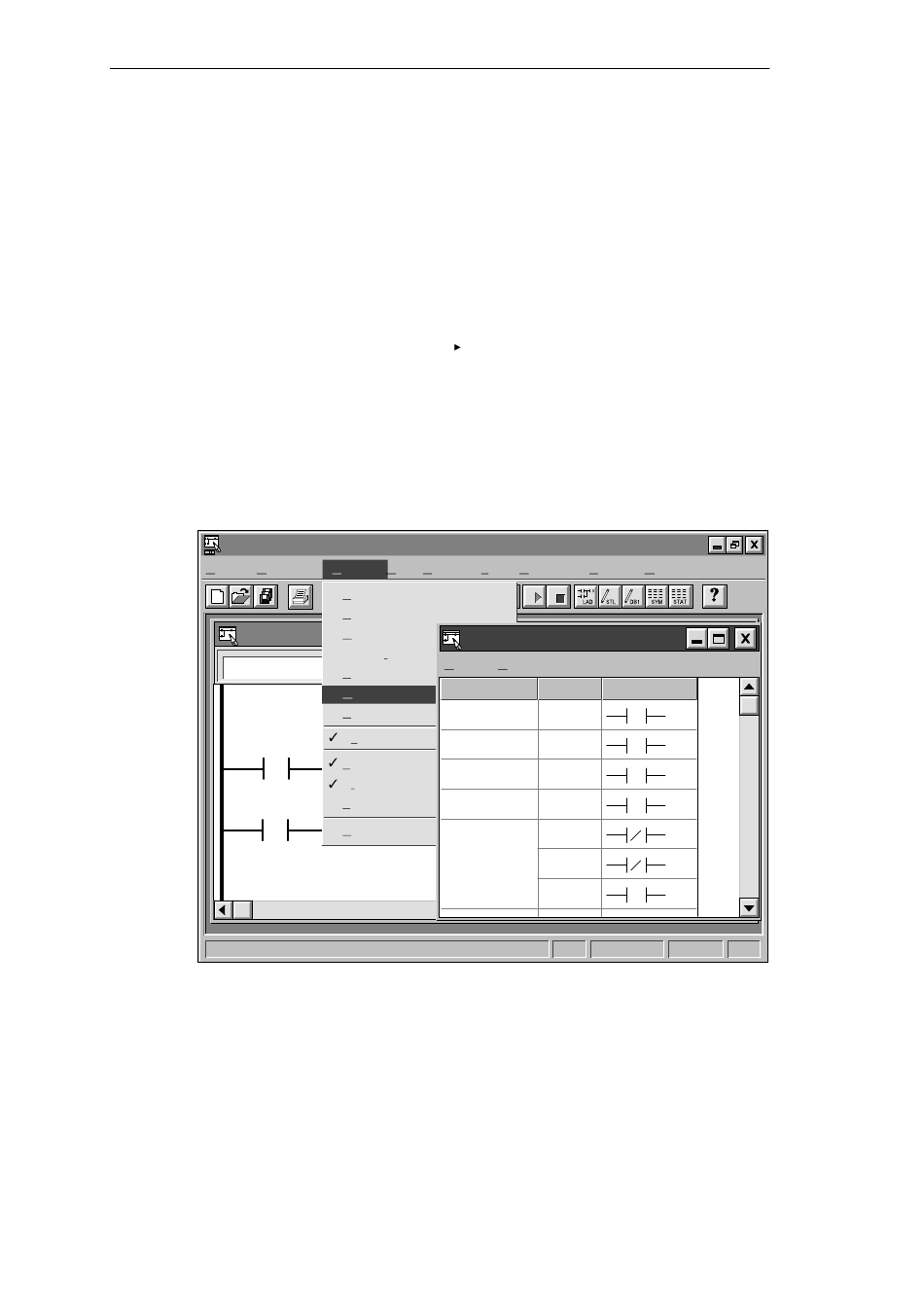

Bild 5-19 Anzeigen der Liste der Querverweise
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Erweiterte Funktionen in STEP 7-Micro/WIN
Querverweise.
Ansicht CPU Testen Extras Einrichten Fenster Hilfe
AWL
KOP
Datenbaustein...
Querverweise
Symboltabelle...
Extras Ansicht
Schließerkontakt
F2
Statustabelle...
Element
Querverweise
Behälter mit Farbe 1 füllen und Füllstand überwachen.
Verwendete Elemente
"Start_1"
Symbolische Adressen Ctrl+Y
"Start_2"
"Stopp_1" "Behälter_voll" "Pumpe_1"
Funktionsleiste
"Stopp_1"
Statuszeile
Funktionsleiste der Operationen
"Stopp_2"
Z
oom...
"Behälter_voll"
F3
F4 F5 F6 F7 F8
Netzwerk Operation
1
2
1
2
1
2
3
1, 1
F10
