Ausbauen eines S7-200 Moduls
Warnung
!
Wenn Sie versuchen, ein S7-200 Modul oder andere Geräte in eingeschaltetem Zustand
ein- oder auszubauen, können Sie einen elektrischen Schlag bekommen.
Ist die Spannungsversorgung für die S7-200 und alle angeschlossenen Geräte während
des Ein- bzw. Ausbaus von Geräten nicht abgeschaltet, so kann dies zu tödlichen oder
schweren Verletzungen und/oder Sachschaden führen.
Treffen Sie alle notwendigen Sicherheitsvorkehrungen und vergewissern Sie sich, daß vor
dem Ein- bzw. Ausbau eines Geräts die Spannungsversorgung für die Geräte der S7-200
abgeschaltet ist.
Zum Ausbauen der S7-200 CPU oder eines Erweiterungsmoduls der S7-200 gehen Sie
folgendermaßen vor:
1. Lösen Sie alle Kabel und Leitungen von dem Gerät, das Sie ausbauen möchten. Befin-
det sich das Gerät in der Mitte des Aufbaus, so müssen Sie zunächst die Geräte rechts
und links davon um mindestens 25 mm verschieben, damit der Busverbinder herausge-
zogen werden kann (siehe Bild 2-10).
2. Lösen Sie die Befestigungsschrauben bzw. öffnen Sie den Rasthaken und verschieben Sie
das Gerät um mindestens 25 mm, so daß der Busverbinder aus dem Busanschluß heraus-
gezogen wird. Sie müssen die Busverbinder auf beiden Seiten des Geräts herausziehen.
3. Nehmen Sie das Gerät aus der Schalttafel bzw. von der Hutschiene und installieren Sie
ein neues Modul.
Warnung
!
Wenn Sie ein falsches Gerät installieren, kann das Programm der Micro-SPS S7-200
unvorhersehbare Auswirkungen haben.
Wird ein Erweiterungsmodul durch eine andere Variante ersetzt oder nicht richtig
ausgerichtet, so kann dies zu tödlichen oder schweren Verletzungen und/oder
Sachschaden führen.
Ersetzen Sie daher ein Erweiterungsmodul immer durch die gleiche Variante und richten
Sie es korrekt aus. Wenn Sie eine Steckleitung für Erweiterungsmodule verwenden,
stecken Sie das Kabel so in das Modul, daß die Oberseite des Kabels nach vorne zeigt.
Verschieben Sie beide Geräte
um mindestens 25 mm und
ziehen den Busverbinder heraus.

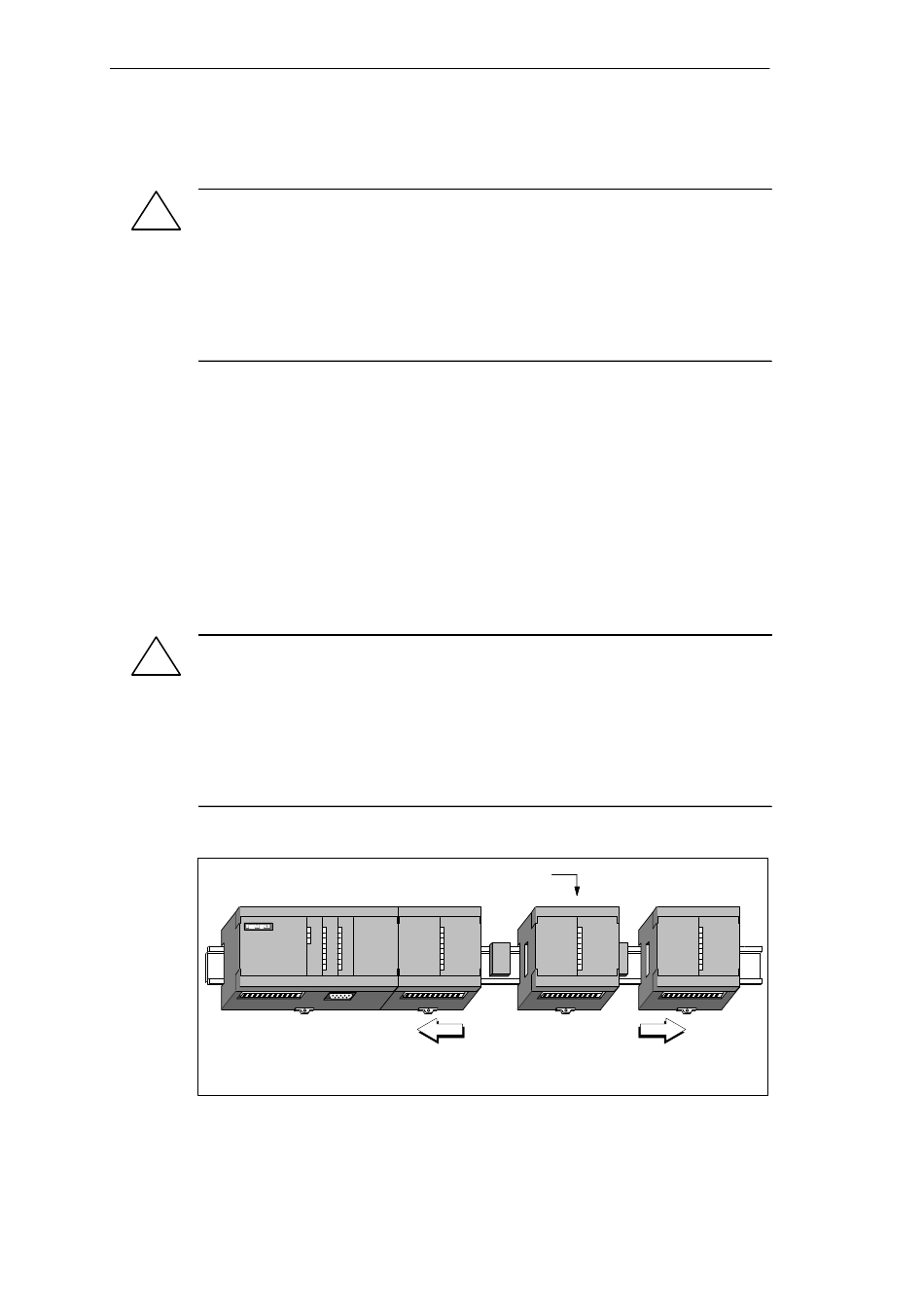

Bild 2-10 Ausbauen eines Erweiterungsmoduls
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
um Ausbauen dieses Geräts:
Z
Installieren einer Micro-SPS S7-200
Oder Sie verschieben dieses Gerät
um mindestens 25 mm und ziehen
den Busverbinder heraus.
2-7
