6.6 Einstellen der Betriebsart für die CPU
Die S7-200 CPU verfügt über zwei Betriebsarten:
STOP: Die CPU bearbeitet das Programm nicht. Im Betriebszustand STOP können Sie
ein Programm in die CPU laden und die CPU konfigurieren.
RUN: Die CPU bearbeitet das Programm. Im Betriebszustand RUN können Sie kein Pro-
gramm in die CPU laden und Sie können die CPU auch nicht konfigurieren.
Die Statusanzeigen auf der Vorderseite der CPU geben den aktuellen Betriebszustand an.
Wenn Sie ein Programm in den Programmspeicher laden möchten, müssen Sie die CPU in
die Betriebsart STOP versetzen.
Einstellen der Betriebsart mit dem Betriebsartenschalter
Mit dem Betriebsartenschalter (befindet sich unter der Abdeckklappe an der CPU) können
Sie den Betriebszustand der CPU manuell einstellen:
Wenn Sie den Betriebsartenschalter auf STOP stellen, wird die Bearbeitung des Pro-
gramms angehalten.
Wenn Sie den Betriebsartenschalter auf RUN stellen, wird die Bearbeitung des Pro-
gramms aufgenommen.
Wenn Sie den Betriebsartenschalter auf TERM stellen, wird der Betriebszustand der
CPU nicht geändert, doch die Programmiersoftware (STEP 7-Micro/WIN) kann jetzt die
Betriebsarten der CPU steuern.
Befindet sich der Betriebsartenschalter in einer der Positionen STOP oder TERM und wird
die Spannungsversorgung unterbrochen, dann geht die CPU bei Spannungsrückkehr auto-
matisch in den Betriebszustand STOP. Befindet sich der Betriebsartenschalter in der Stellung
RUN, wenn die Spannungsversorgung unterbrochen wird, dann geht die CPU bei Span-
nungsrückkehr wieder in den Betriebszustand RUN.
Einstellen der Betriebsart mit STEP 7-Micro/WIN
Sie können den Betriebszustand der CPU auch mit STEP 7-Micro/WIN einstellen
(siehe Bild 6-9). Damit die Software den Betriebszustand steuern kann, müssen Sie den Be-
triebsartenschalter auf der CPU in eine der Positionen TERM oder RUN bringen.
Projekt Bearbeiten Ansicht CPU Testen Extras Einrichten Fenster Hilfe

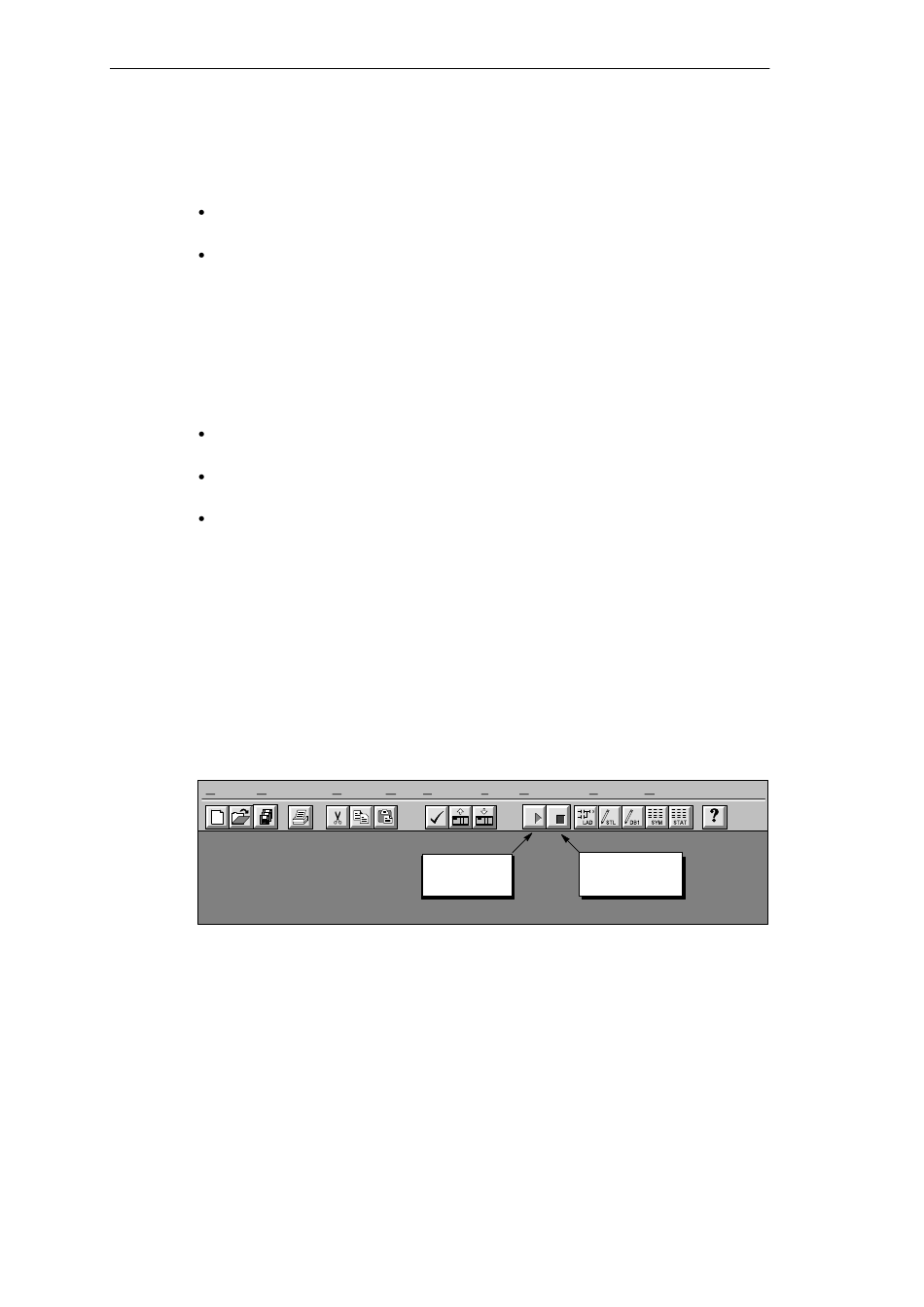

Bild 6-9 Einstellen der Betriebsart mit STEP 7-Micro/WIN
Einstellen der Betriebsart mit dem Programm
Sie können in Ihrem Programm die Operation STOP aufnehmen, die die CPU in den Be-
triebszustand STOP versetzt. Auf diese Weise können Sie in Abhängigkeit von Ihrer Logik
die Programmbearbeitung unterbrechen. Ausführliche Informationen zur Operation STOP
entnehmen Sie dem Kapitel 10.
