2.4 Schutzbeschaltungen
Allgemeine Richtlinien
Versehen Sie induktive Lastspannungen mit Schutzbeschaltungen, die den Spannungsan-
stieg beim Ausschalten begrenzen. Beachten Sie beim Aufbau einer geeigneten Schutzbe-
schaltung die folgenden Richtlinien. Die Effektivität eines Aufbaus hängt von der jeweiligen
Anwendung ab und muß immer für den Einzelfall geprüft werden. Vergewissern Sie sich des-
halb, daß alle Komponenten für die jeweilige Anwendung bemessen sind.
Richtlinien für Schutzbeschaltungen für Transistorausgänge
In den DC-Transistorausgängen der S7-200 sind Zener-Dioden eingebaut, die sich für viele
Aufbauarten eignen. Verwenden Sie externe Entstörungsdioden entweder für große oder
häufig geschaltete induktive Lastspannungen, um dadurch eine Überspannung in den inter-

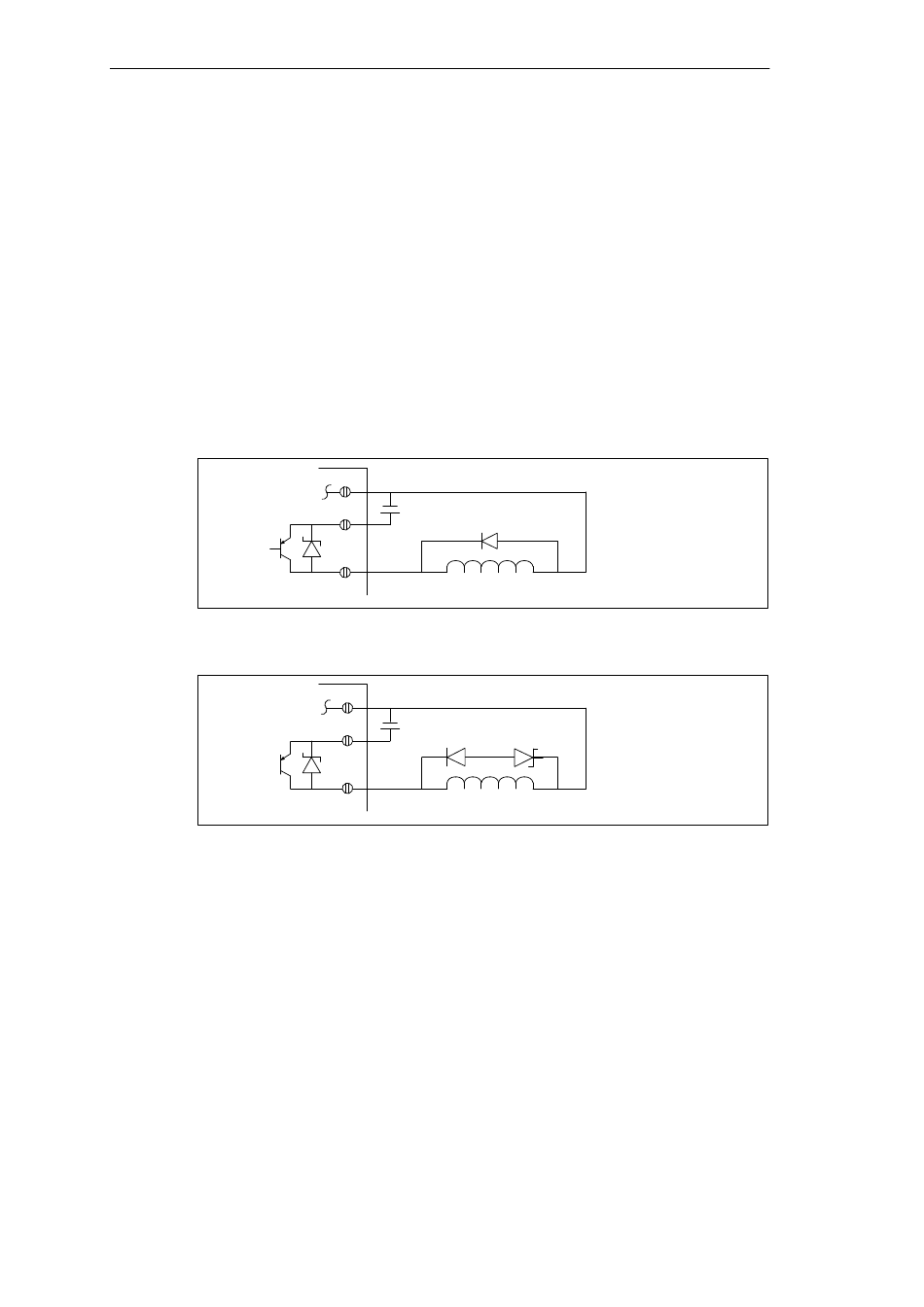

nen Dioden zu verhindern. Die Bilder 2-15 und 2-16 zeigen einige typische Anwendungen
für Transistorausgänge.
Bild 2-15 Überspannungsschutz: Diode
Bild 2-16 Überspannungsschutz: Zener-Diode
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Installieren einer Micro-SPS S7-200
(1)
+V DC
Induktor
(1) (2)
+V DC
Induktor
(1) Diode IN4001 oder
äquivalent
(1) Diode IN4001 oder
äquivalent
(2) Zener-Diode 8,2 V, 5 W
2-13
