Beachten Sie bei den Operationen für das Ablaufsteuerungsrelais folgende Hinweise:
Alle Operationen zwischen der Operation LSCR und der Operation SCRE bilden das
SCR-Segment und sind hinsichtlich der Ausführung von dem Wert des S-Stack abhän-
gig. Die Logik zwischen der Operation SCRE und der nächsten Operation LSCR richtet
sich nicht nach dem Wert des S-Stack.
Die Operation SCRT setzt ein S-Bit, das das nächste Ablaufsteuerungsrelais freigibt.
Dieses S-Bit setzt außerdem das S-Bit zurück, das geladen wurde, um diesen Abschnitt
des SCR-Segments freizugeben.
Einschränkungen
Einschränkungen für die Verwendung von Ablaufsteuerungsrelais:
Sie können Ablaufsteuerungsrelais im Hauptprogramm verwenden, Sie dürfen sie jedoch
nicht in Unterprogrammen und Interruptprogrammen einsetzen.
Die Operationen JMP und LBL dürfen Sie nicht in SCR-Segmenten anordnen. Dies be-
deutet, daß Sprünge in ein SCR-Segment, innerhalb eines SCR-Segments und aus ei-
nem SCR-Segment heraus unzulässig sind. Sie können mit den Sprungoperationen
SCR-Segmente überspringen.
Die Operationen FOR, NEXT und END dürfen Sie nicht in SCR-Segmenten verwenden.
Beispiel für Ablaufsteuerungsrelais
Bild 10-39 zeigt ein Beispiel für die Funktionsweise von Ablaufsteuerungsrelais.
In diesem Beispiel wird mit dem Sondermerker SM0.1 (Merker des ersten Zyklus) S0.1
gesetzt. S0.1 ist im ersten Zyklus im aktiven Schritt 1.
Nach einer Verzögerung von 2 Sekunden ruft T37 eine Weiterschaltung zu Schritt 2 her-
vor. Diese Weiterschaltung deaktiviert das SCR-Segment für Schritt 1 (S0.1) und aktiviert
das SCR-Segment für Schritt 2 (S0.2).
Netzwerk 1
SM0.1
Netzwerk 2
Netzwerk 3
SM0.0
Netzwerk 4
T37
Netzwerk 5
(Fortsetzung des Programms auf der nächsten Seite)

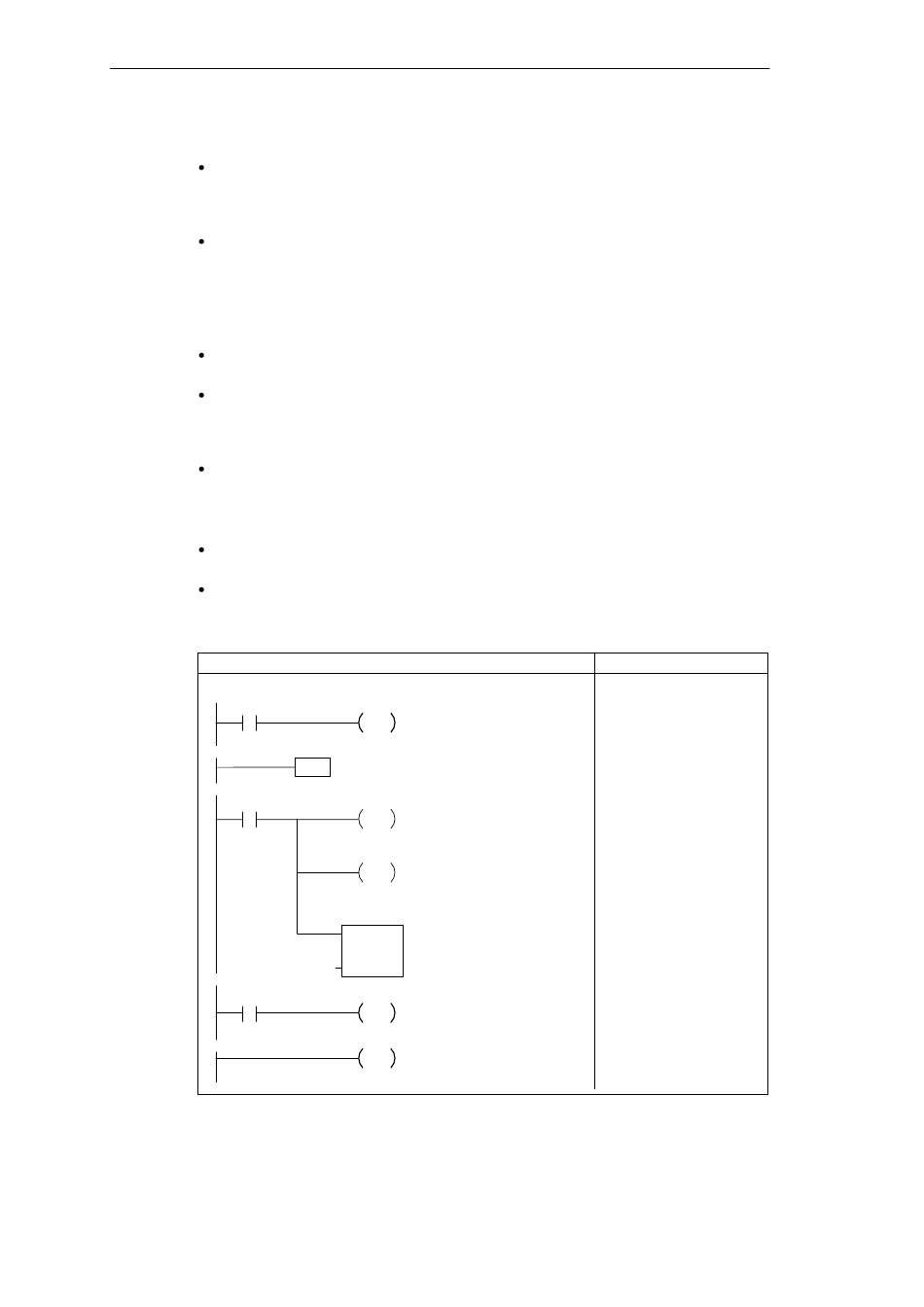

Bild 10-39 Beispiel für Ablaufsteuerungsrelais (SCR)
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
KOP
S0.1
Im ersten Zyklus Schritt
S 1 aktivieren
1
S0.1
Beginn des
LSCR
Steuerungsbereichs für Schritt
1
A0.4
Rotes Licht in Straße 1
S
einschalten
1
A0.5
Gelbes Licht ausschalten
und grünes Licht in Straße 1
R
einschalten
2
T37
Verzögerungszeit von 2
IN TON
Sekunden starten
20 PT
Weiterschalten zu Schritt 2
S0.2
nach einer Verzögerung von
SCRT
2 Sekunden
Ende des SCR-Bereichs für
SCRE
Schritt 1
Operationssatz
AWL
Network 1
LD SM0.1
S S0.1, 1
Network 2
LSCR S0.1
Network 3
LD SM0.0
S A0.4, 1
R A0.5, 2
TON T37, 20
Network 4
LD T37
SCRT S0.2
Network 5
SCRE
