Siemens SIMATIC S7-200 Systemhandbuch Seite 407

Vorsicht
!
Wenn Sie Geräte mit unterschiedlichen Bezugsspannungen miteinander verbinden, kann
dies zu unerwünschten Strömen im Verbindungskabel führen.
Diese unerwünschten Ströme können Kommunikationsfehler verursachen oder Schäden
in den Geräten hervorrufen.
Achten Sie deshalb darauf, daß alle Geräte, die Sie über ein Kommunikationskabel
miteinander verbinden, entweder einen gemeinsamen Bezugsstromkreis haben oder
elektrisch voneinander getrennt sind, um unerwünschte Ströme zu vermeiden. Weitere
Hinweise hierzu entnehmen Sie den Richtlinien für Erdung und Bezugsspannung
galvanisch getrennter Stromkreise in Abschnitt 2.3.

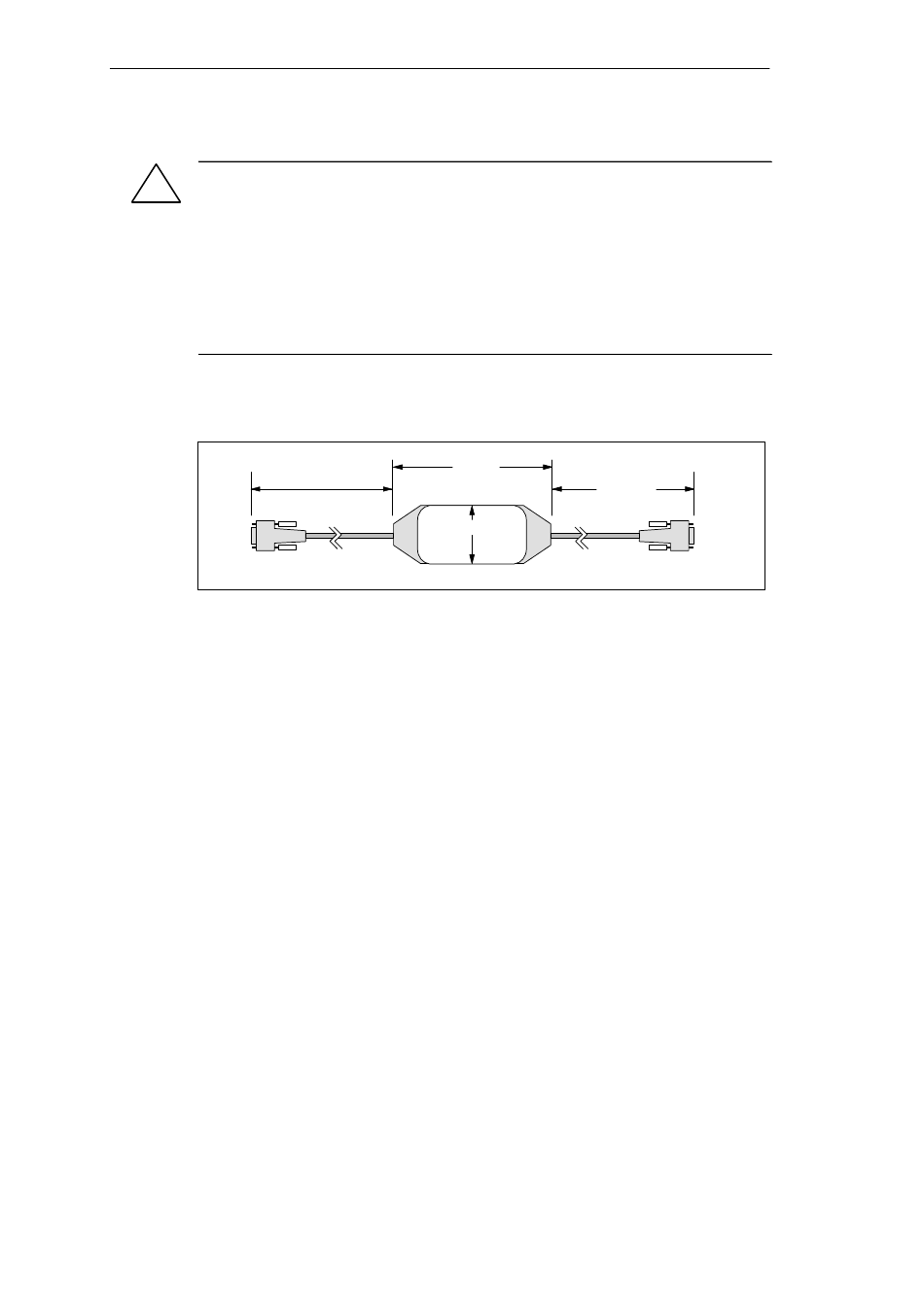

Abmessungen des PC/PPI-Kabels
RS-232 COMM
Bild A-52
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
0,1 m
0,3 m
40 mm
Abmessungen des PC/PPI-Kabels
Technische Daten
4,6 m
RS-485 COMM
A-83
