Ersten Wert aus Tabelle löschen
K
O
EN
P
TABLE
A
W FIFO TABLE, DATA
L
212 214
Beispiel für die Operation Ersten Wert aus Tabelle löschen
E4.1
VW200
Vor Ausführung der Operation FIFO
VW200
VW202
VW204
VW206
VW208
VW210
VW212
VW214

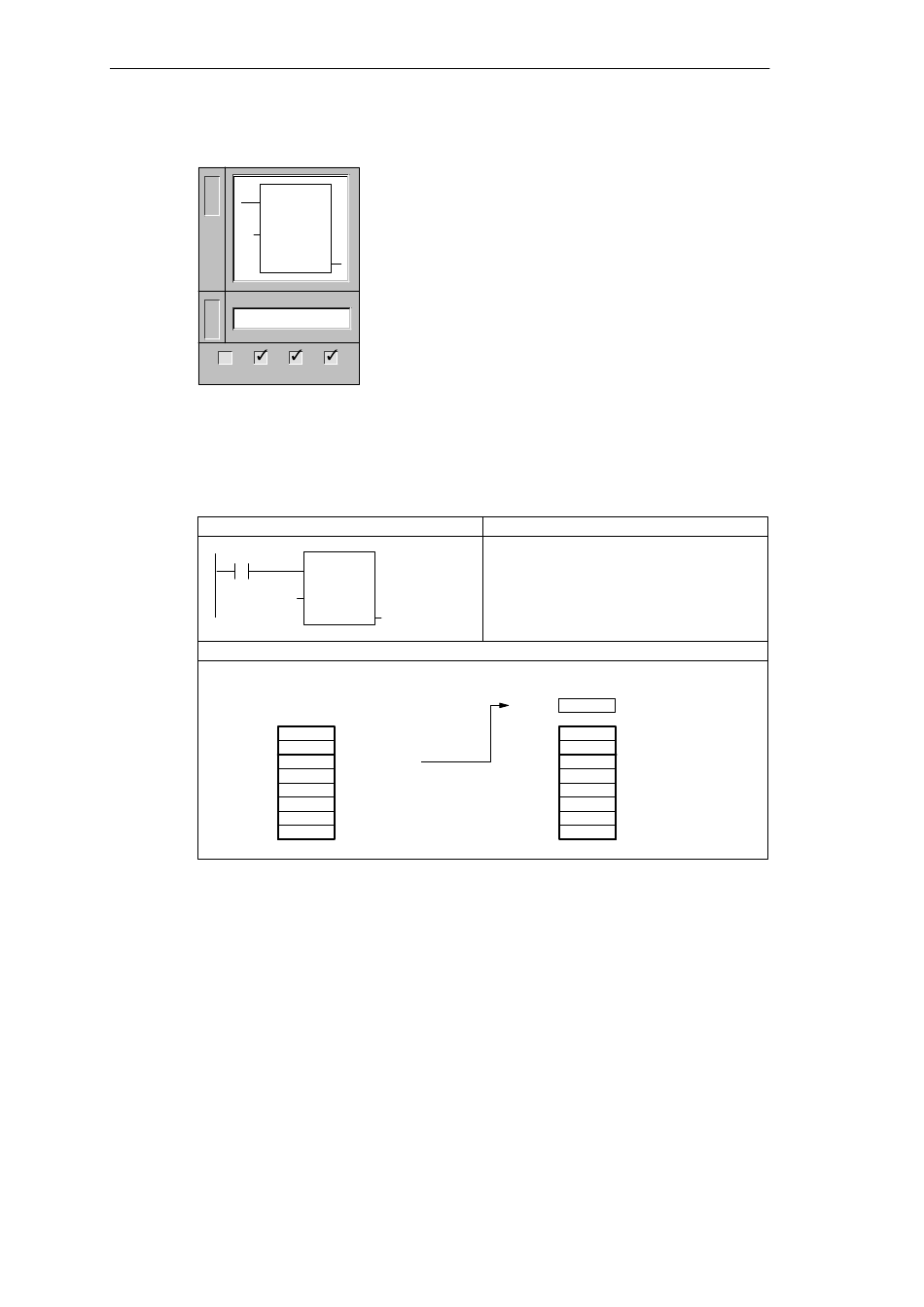

Bild 10-28 Beispiel für die Operation FIFO in KOP und AWL
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Die Operation Ersten Wert aus Tabelle löschen löscht den
ersten Eintrag der Tabelle (TABLE) und gibt den Wert an die
FIFO
Adresse (DATA) aus. Alle übrigen Einträge werden um eine
Stelle nach oben verschoben. Die Anzahl der Einträge (EC)
OUT
verringert sich jedesmal, wenn diese Operation ausgeführt wird,
um "1".
DATA
Operanden:
215 216
Diese Operation beeinflußt die folgenden Sondermerker:
SM1.5 wird auf "1" gesetzt, wenn Sie versuchen, einen Eintrag
aus einer leeren Tabelle zu löschen.
KOP
FIFO
EN
TABLE
DATA VW400
Anwendung
0006 TL (max. Anzahl Einträge)
0003 EC (Anzahl der Einträge)
5431 d0 (Eintrag 0)
8942 d1 (Eintrag 1)
1234 d2 (Eintrag 2)
xxxx
xxxx
xxxx
TABLE: VW, T, Z, EW, AW, MW, SMW, *VD,
*AC, SW
DATA: VW, T, Z, EW, AW, MW, SMW, AC,
AAW, *VD, *AC, SW
AWL
LD E4.1
FIFO VW200, VW400
Nach Ausführung der Operation FIFO
VW400
5431
VW200 0006 TL (max. Anzahl Einträge)
VW202 0002 EC (Anzahl der Einträge)
VW204 8942 d0 (Eintrag 0)
VW206 1234 d1 (Eintrag 1)
VW208 xxxx
VW210 xxxx
VW212 xxxx
VW214 xxxx
