Siemens SIMATIC S7-200 Systemhandbuch Seite 24

Installieren einer Micro-SPS S7-200
Optionaler Klemmenblock für die Feldverdrahtung
Bei dem optionalen Klemmenblock (Bild 2-11) kann die Verdrahtung beim Aus- und Wieder-
einbau der S7-200 angeschlossen bleiben. Die Bestellnummer für den Klemmenblock ent-
nehmen Sie Anhang G.
AC
OUTPUTS

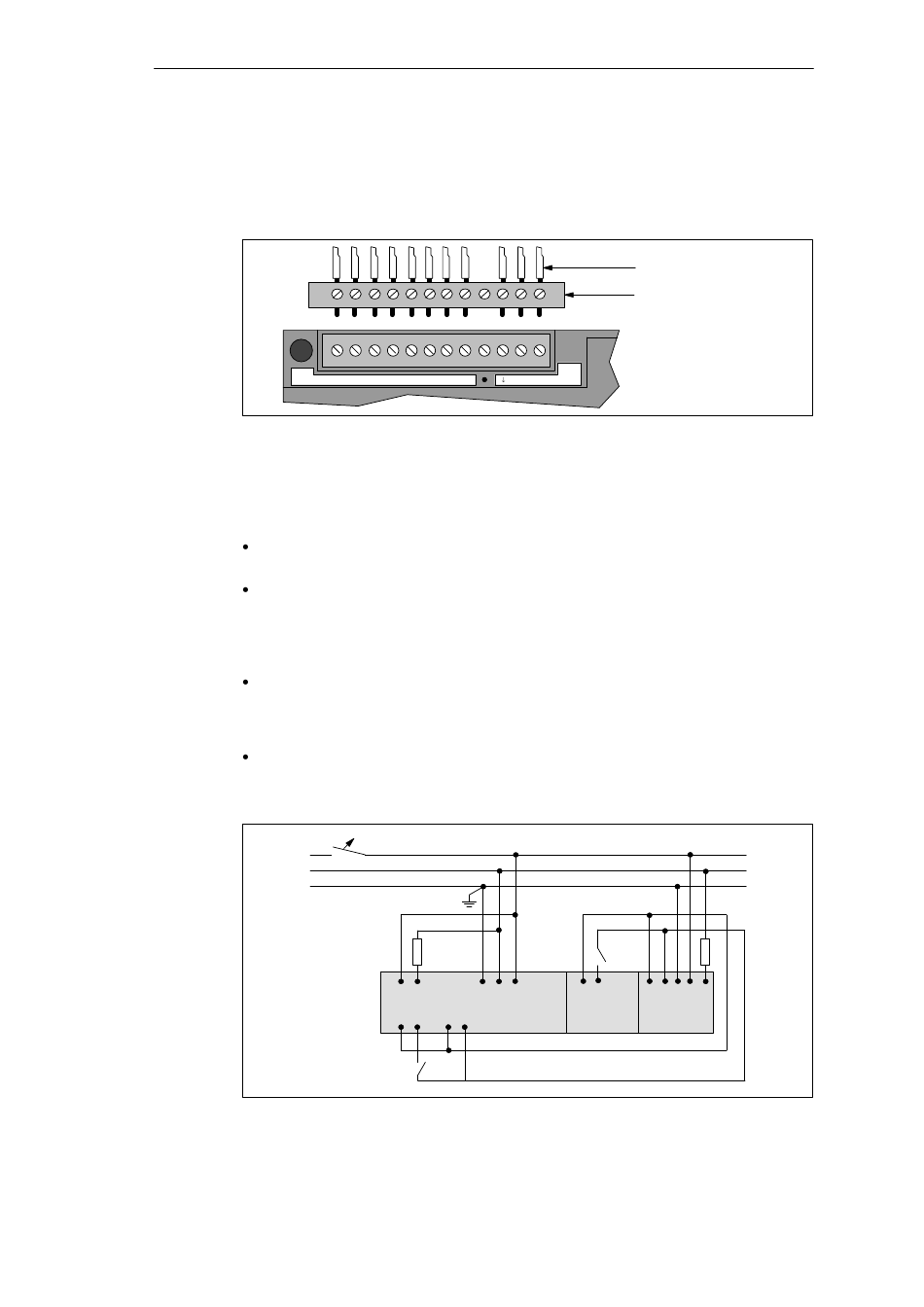

Bild 2-11 Steckbarer Klemmenblock für die Feldverdrahtung
Installationsrichtlinien für AC-Aufbau
Im folgenden sind allgemeine Installationsrichtlinien für AC-Aufbau aufgeführt. Die Richtlinien
können Sie in Bild 2-12 nachvollziehen.
Installieren Sie einen Einzeltrennschalter (1), der die Stromzufuhr zur CPU sowie zu allen
Eingangs- und Ausgangsstromkreisen (Laststromkreisen) unterbrechen kann.
Installieren Sie Überstromschutzvorrichtungen für die Stromversorgung der CPU (2), für
die Ausgänge und für die Eingänge. Zusätzlich können Sie jeden Ausgang einzeln absi-
chern. Ein externer Überstromschutz für die Eingänge ist nicht nötig, wenn Sie die Ge-
berversorgung (24 V DC) (3) der Micro-SPS einsetzen. Diese Geberversorgung ist gegen
Kurzschluß geschützt.
Verbinden Sie alle Erdungsklemmen der S7-200 mit der nächsten verfügbaren Erdung
(4), um die höchstmögliche Störfestigkeit zu erreichen. Es wird empfohlen, alle Erdungs-
klemmen einzeln anzuschließen. Verwenden Sie hierzu Leitungen mit einem Querschnitt
von 1,5 mm
Die Geberversorgung des Zentralgeräts kann die Eingänge (5) des Zentralgeräts, die
DC-Erweiterungseingänge (6) sowie die Erweiterungs-Relaisspulen (7) speisen. Diese
Geberversorgung ist gegen Kurzschluß geschützt.
L1
N
PE
Bild 2-12 120/230 V AC: Einzeltrennschalter als Schutz für die CPU und die Laststromkreise
2-10
1L 0.0 0.1 0.2 2L 0.3 0.4 0.5
2
.
(1) (2)
(4)
Sicherung
DA SV
S7-200
DE M L+
AC/DC/Rls
(5) (3)
Feldverdrahtung
Klemmenbock
VAC
N L1 85-284
(6) (7)
DE DA
EM 221 DC EM 222 Rls
