Inhaltszusammenfassung für Siemens Simatic S7-1500 CPU 1517-3 PN/DP

  • Seite 2 CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Vorwort Wegweiser Dokumentation S7-1500 / ET 200MP SIMATIC Produktübersicht Anschließen S7-1500 CPU 1517-3 PN/DP Alarme, Diagnose-, Fehler- (6ES7517-3AP00-0AB0) und Systemmeldungen Technische Daten Gerätehandbuch Maßbild 05/2021 A5E33594051-AD...
  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch des Automatisierungssystems S7-1500/Dezentralen Peripheriesystems ET 200MP, sowie die Funktionshandbücher. Das Gerätehandbuch enthält eine kompakte Beschreibung der modulspezifischen Informationen. Die systembezogenen Funktionen sind im Systemhandbuch beschrieben. Alle systemübergreifenden Funktionen sind in den Funktionshandbüchern beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und des Systemhandbuchs ermöglichen Ihnen, die CPU 1517-3 PN/DP in Betrieb zu nehmen.
  • Seite 5 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
  • Seite 6 Vorwort Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP). Kataloge zu allen Produkten der Automatisierungs- und Antriebstechnik finden Sie im Internet (https://mall.industry.siemens.com).
  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation S7-1500 / ET 200MP .................. 7 Produktübersicht ........................... 9 Neue Funktionen ......................... 9 Anwendungsbereich der SIMATIC S7-1500 CPUs ..............12 Funktionsweise........................22 Eigenschaften ........................23 Bedien- und Anzeigeelemente ................... 27 2.5.1 Frontansicht des Moduls mit geschlossenen Frontklappen ..........27 2.5.2 Frontansicht des Moduls ohne Frontklappen ..............
  • Seite 8: Wegweiser Dokumentation S7-1500 / Et 200Mp

    Wegweiser Dokumentation S7-1500 / ET 200MP Die Dokumentation für das Automatisierungssystem SIMATIC S7-1500 und das dezentrale Peripheriesystem SIMATIC ET 200MP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Systemhandbuch und Getting Started beschreiben ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme der Systeme SIMATIC S7-1500 und ET 200MP.
  • Seite 9: Übergreifende Informationen

    Support-Anfragen Ihre Daten bereits vorausgefüllt und Sie können sich jederzeit einen Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben.
  • Seite 10: Produktübersicht

    Erzeugung bzw. Zuweisung Kommunikation stützen mit STEP 7 und WinCC ab von PLC- (https://support.industr Version V17 eine innovierte und Kommunikationszertifikaten y.siemens.com/cs/ww/ standardisierte sichere PG/PC- und de/view/59192925) HMI-Kommunikation – kurz Secure PG/HMI-Kommunikation. Schutz vertraulicher Kon- Sie haben die Möglichkeit, ein Pass- Zusätzlicher Passwortschutz...
  • Seite 11 CPU die Zuweisung in ein bestehendes IT- Kommunikation der Netzwerkkonfiguration durch Netzwerk einbinden, ohne das (https://support.industr einen DHCP-Server. Sie zusätzliche Anpassungen y.siemens.com/cs/ww/ an der PROFINET-Schnittstelle de/view/59192925) Die CPU identifiziert sich gegenüber vornehmen müssen. dem DHCP-Server mittels Client-ID. Folgende Parameter können bezogen werden: •...
  • Seite 12 S7-1500T Motion Con- • Linearmotor indem das mechanische Spiel trol der realen Achse ausgeglichen (https://support.industr wird. y.siemens.com/cs/ww/ de/view/109751049) Einfachere Ansteuerung hochdynamischer Linearmoto- ren. Verweis Einen Überblick über alle neuen Funktionen, Verbesserungen und Überarbeitungen in den jeweiligen Firmware-Versionen finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/view/109478459).
  • Seite 13: Anwendungsbereich Der Simatic S7-1500 Cpus

    Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Anwendungsbereich der SIMATIC S7-1500 CPUs Anwendungsbereich SIMATIC S7-1500 ist das modulare Steuerungssystem für eine Vielzahl von Automatisierungsanwendungen in der diskreten Automatisierung. SIMATIC S7-1500 ist die wirtschaftliche und komfortable Lösung für die unterschiedlichsten Aufgaben und bietet Ihnen die folgenden Vorteile: •...
  • Seite 14: Leistungssegmente Der Cpus

    Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Sie haben die Auswahl zwischen in der Leistung abgestuften CPUs und einem umfassenden Modulspektrum mit vielen komfortablen Funktionen. Fehlersichere CPUs ermöglichen den Einsatz in fehlersicheren Applikationen. Der modulare Aufbau erlaubt es Ihnen, nur die Module einzusetzen, die Sie für Ihre Applikation benötigen.
  • Seite 15 Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Tabelle 2- 2 Redundante-CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- stellen Schnitt- Schnitt- tionalität zeit für stellen stelle Bitope- rationen CPU 1513R-1 PN Redundante CPU für 1,8 Mbyte 80 ns kleinere bis mittlere...
  • Seite 16 Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Tabelle 2- 4 Fehlersichere CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- tionalität zeit für stellen Schnitt- Schnitt- stellen stelle Bitope- rationen CPU 1511F-1 PN Fehlersichere CPU für 1,225 Mbyte 60 ns kleinere bis mittlere...
  • Seite 17 Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- stellen Schnitt- Schnitt- tionalität zeit für stellen stelle Bitope- rationen CPU 1518F-4 Fehlersichere CPU für 76* Mbyte 1 ns PN/DP MFP High-Performance Ap- plikationen, anspruchs-...
  • Seite 18 Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Tabelle 2- 5 Technologie-CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- tionalität zeit für stellen Schnitt- Schnitt- stellen stelle Bitope- rationen CPU 1511T-1 PN Technologie CPU für 1,225 Mbyte 60 ns kleinere bis mittlere...
  • Seite 19: Leistungssegmente Der Kompakt-Cpus

    Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Leistungssegmente der Kompakt-CPUs Die Kompakt-CPUs sind für kleinere bis mittlere Applikationen einsetzbar und verfügen über eine integrierte analoge und digitale Onboard-Peripherie sowie integrierte Technologiefunktionen. Die folgende Tabelle zeigt die spezifischen Eigenschaften der Kompakt-CPUs. CPU 1511C-1 PN CPU 1512C-1 PN integrierte Analogeingänge/-ausgänge...
  • Seite 20 Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Die Technologie-CPUs des SIMATIC S7-1500-Automatisierungssystems bieten erweiterte Motion Control-Funktionen: • erweiterte Gleichlauffunktionen – Aufsynchronisieren mit Vorgabe der Synchronposition – Istwertkopplung – Verschiebung des Leitwerts an der Folgeachse – Kurvenscheibengleichlauf • bis zu 4 Geber-, bzw. Messsysteme als Istposition für die Lageregelung •...
  • Seite 21: Safety Integrated

    Produktübersicht 2.2 Anwendungsbereich der SIMATIC S7-1500 CPUs Redundante CPUs Die CPUs des redundanten Systems S7-1500R/H bieten ein hohes Maß an Zuverlässigkeit und Anlagenverfügbarkeit. Ein redundanter Aufbau der wichtigsten Automatisierungskomponenten reduziert die Wahrscheinlichkeit von Produktionsausfällen und die Folgen von Komponentenfehlern. Je höher die Risiken und Kosten eines Produktionsstillstands sind, desto eher lohnt sich der Einsatz eines redundanten Systems.
  • Seite 22: Design Und Handling

    Zugriff auf die Diagnosemeldungen Stillstandszeiten der Anlage. Detaillierte Informationen zu diesen und der Vielzahl von weiteren Funktionen des Displays finden Sie im SIMATIC S7-1500 Display Simulator (https://support.industry.siemens.com/cs/ww/de/view/109761758). Einheitliche Frontstecker für alle Module und integrierte Potentialbrücken für flexible Potenzialgruppenbildung vereinfachen die Lagerhaltung. Zusatzkomponenten wie Sicherungsautomaten, Relais, usw.
  • Seite 23: Funktionsweise

    Produktübersicht 2.3 Funktionsweise Funktionsweise Funktionsweise Die CPU enthält das Betriebssystem und führt das Anwenderprogramm aus. Das Anwenderprogramm befindet sich auf der SIMATIC Memory Card und wird im Arbeitsspeicher der CPU bearbeitet. Die Anbindung an den Prozess erfolgt durch Peripheriemodule zentral oder dezentral über PROFINET oder PROFIBUS.
  • Seite 24: Eigenschaften

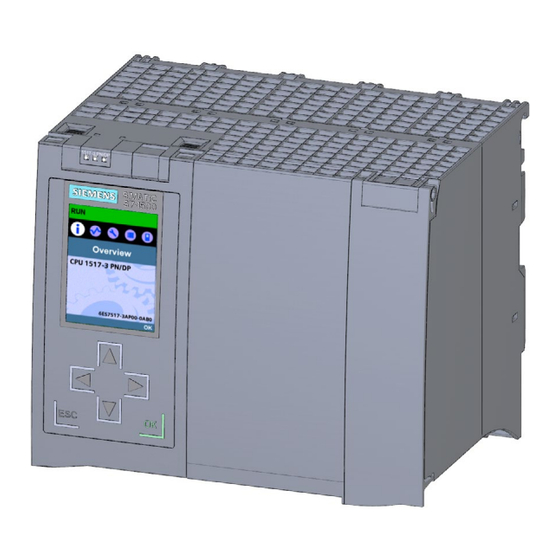

    Produktübersicht 2.4 Eigenschaften Eigenschaften Artikelnummer 6ES7517-3AP00-0AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1517-3 PN/DP. Bild 2-1 CPU 1517-3 PN/DP Hinweis Schutzfolie Beachten Sie, dass im Auslieferungszustand der CPU eine Schutzfolie auf das Display aufgebracht ist. Entfernen Sie im Bedarfsfall die Schutzfolie. CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Gerätehandbuch, 05/2021, A5E33594051-AD...
  • Seite 25: Firmware-Update

    Produktübersicht 2.4 Eigenschaften Eigenschaften Die CPU 1517-3 PN/DP hat folgende technische Eigenschaften: • Kommunikation: – Schnittstellen Die CPU 1517-3 PN/DP hat drei Schnittstellen. Zwei Schnittstellen für PROFINET und eine für PROFIBUS. Die 1. PROFINET-Schnittstelle (X1 P1, X1 P2) besitzt zwei Ports. Sie unterstützt neben der PROFINET-Basisfunktionalität auch PROFINET IO RT (Realtime) und IRT (Isochrones Realtime).
  • Seite 26 Nockenspur und Messtaster, sowie PLC-Open-Bausteine zur Programmierung der Motion Control-Funktionalität. Eine ausführliche Beschreibung des Einsatzes von Motion Control und dessen Projektierung finden Sie in den Funktionshandbüchern S7-1500T Motion Control (https://support.industry.siemens.com/cs/ww/de/view/109751049). – Integrierte Regelungsfunktionalität - PID Compact (Kontinuierlicher PID Regler) - PID 3Step (Schrittregler für integrierende Stellglieder) - PID Temp (Temperaturregler für Heizen und Kühlen mit zwei getrennten...
  • Seite 27 Engineering-Daten. • Weitere Funktionen: – PROFIenergy Informationen zum Thema "PROFIenergy" finden Sie im Funktionshandbuch PROFINET (https://support.industry.siemens.com/cs/ww/de/view/49948856) und in der PROFINET- Spezifikation im Internet (http://www.profibus.com). – Shared Device Informationen zum Thema "Shared Device" finden Sie im Funktionshandbuch PROFINET (https://support.industry.siemens.com/cs/ww/de/view/49948856).
  • Seite 28: Bedien- Und Anzeigeelemente

    Produktübersicht 2.5 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 2.5.1 Frontansicht des Moduls mit geschlossenen Frontklappen Das folgende Bild zeigt die Frontansicht der CPU 1517-3 PN/DP. ① LED-Anzeigen für den aktuellen Betriebszustand und Diagnosestatus der CPU ② Frontklappe mit Display ③ Display ④...
  • Seite 29 Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display Simulator (https://support.industry.siemens.com/cs/de/de/view/109761758). CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Gerätehandbuch, 05/2021, A5E33594051-AD...
  • Seite 30: Frontansicht Des Moduls Ohne Frontklappen

    Produktübersicht 2.5 Bedien- und Anzeigeelemente 2.5.2 Frontansicht des Moduls ohne Frontklappen Das folgende Bild zeigt die Bedien- und Anschlusselemente der CPU 1517-3 PN/DP. ① Betriebsartenschalter ② keine Funktion ③ PROFIBUS-Schnittstelle (X3) ④ Befestigungsschrauben ⑤ Anschluss für die Versorgungsspannung ⑥ PROFINET IO-Schnittstelle (X2) mit 1 Port ⑦...
  • Seite 31: Rückansicht Des Moduls

    Produktübersicht 2.6 Betriebsartenschalter 2.5.3 Rückansicht des Moduls Das folgende Bild zeigt die Anschlusselemente an der Rückseite der CPU 1517-3 PN/DP. ① Schirmkontaktflächen ② Steckverbindung für Stromversorgung ③ Steckverbindung für Rückwandbus ④ Befestigungsschrauben Bild 2-5 Ansicht der CPU 1517-3 PN/DP - Rückseite Betriebsartenschalter Über den Betriebsartenschalter stellen Sie die Betriebsart der CPU ein.
  • Seite 32: Anschließen

    Anschließen Dieses Kapitel enthält Informationen zur Anschlussbelegung der einzelnen Schnittstellen und das Prinzipschaltbild der CPU 1517-3 PN/DP. DC 24 V-Versorgungsspannung (X80) Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand der CPU gesteckt. Die folgende Tabelle zeigt die Signalnamen und die Bezeichnungen der Anschlussbelegung der DC 24 V-Versorgungsspannung.
  • Seite 33: Profinet-Schnittstelle X2 Mit 1 Port (X2 P1)

    Anschließen PROFINET-Schnittstelle X1 mit 2-Port-Switch (X1 P1 R und X1 P2 R) Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker. • Wenn Autonegotiation deaktiviert ist, dann hat die RJ45-Buchse die Switchbelegung (MDI- • Wenn Autonegotiation aktiviert ist, dann ist Autocrossing wirksam und die RJ45-Buchse hat entweder Endgerätebelegung (MDI) oder Switchbelegung (MDI-X).
  • Seite 34 Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Zuordnung der MAC-Adressen Die CPU 1517-3 PN/DP besitzt zwei PROFINET-Schnittstellen. Die erste Schnittstelle besitzt zwei Ports. Die PROFINET-Schnittstellen haben jeweils eine MAC-Adresse und jeder der PROFINET-Ports hat eine eigene MAC-Adresse.
  • Seite 35 Anschließen Tabelle 3- 3 Zuordnung der MAC-Adressen Zuordnung Beschriftung MAC-Adresse 1 PROFINET-Schnittstelle X1 • Front belasert (sichtbar in STEP 7 bei erreichbare Teil- • Rechte Seitenfläche belasert nehmer) (Beginn des Nummernbandes) MAC-Adresse 2 Port X1 P1 R (z. B. für LLDP notwendig) •...
  • Seite 36 Anschließen Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1517-3 PN/DP. ① Display PN X1 P1 R PROFINET-Schnittstelle X1 Port 1 ② Betriebsartenschalter RUN/STOP/MRES PN X1 P2 R PROFINET-Schnittstelle X1 Port 2 ③ Elektronik PN X2 P1 PROFINET-Schnittstelle X2 Port 1 ④...
  • Seite 37: Alarme, Diagnose-, Fehler- Und Systemmeldungen

    Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (http://support.automation.siemens.com/WW/view/de/59192926). Status- und Fehleranzeige der CPU LED-Anzeige Das folgende Bild zeigt die LED-Anzeigen der CPU 1517-3 PN/DP.
  • Seite 38 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der RUN/STOP-, ERROR- und MAINT-LEDs Die CPU 1517-3 PN/DP besitzt zur Anzeige des aktuellen Betriebszustandes und des Diagnosezustandes drei LEDs. Die folgende Tabelle zeigt die Bedeutung der verschiedenen Kombinationen der Farben der RUN/STOP-, ERROR- und MAINT-LED.
  • Seite 39 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der LINK RX/TX-LED Jeder Port besitzt eine LINK RX/TX-LED. Die folgende Tabelle zeigt die verschiedenen "LED- Bilder" der Ports der CPU 1517-3 PN/DP. Tabelle 4- 2 Bedeutung der LED LINK TX/RX-LED Bedeutung Eine Ethernet-Verbindung zwischen PROFINET-Schnittstelle des PROFINET-...
  • Seite 40: Technische Daten

    Technische Daten Die folgende Tabelle zeigt die Technischen Daten mit Stand 05/2021. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7517-3AP00-0AB0/td?dl=de). Artikelnummer 6ES7517-3AP00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1517-3 PN/DP HW-Funktionsstand FS10 Firmware-Version V2.9 Produktfunktion Ja; I&M0 bis I&M3 •...
  • Seite 41 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Speicher Anzahl Steckplätze für SIMATIC Memory Card SIMATIC Memory Card erforderlich Arbeitsspeicher 2 Mbyte • integriert (für Programm) 8 Mbyte • integriert (für Daten) Ladespeicher 32 Gbyte • steckbar (SIMATIC Memory Card), max. Pufferung • wartungsfrei CPU-Bearbeitungszeiten für Bitoperationen, typ.
  • Seite 42 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 • Anzahl Asynchron-Fehler-OBs • Anzahl Synchron-Fehler-OBs • Anzahl Diagnosealarm-OBs Schachtelungstiefe • je Prioritätsklasse Zähler, Zeiten und deren Remanenz S7-Zähler 2 048 • Anzahl Remanenz einstellbar – IEC-Counter beliebig (nur durch den Arbeitsspeicher begrenzt) • Anzahl Remanenz einstellbar –...
  • Seite 43 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Peripherieadressbereich 32 kbyte; alle Eingänge liegen im Prozessabbild • Eingänge 32 kbyte; alle Ausgänge liegen im Prozessabbild • Ausgänge davon je integriertem IO-Subsystem 32 kbyte; max. 32 kbyte über X1; max. 8 kbyte Eingänge (Volumen) – über X2 oder X3 32 kbyte;...
  • Seite 44 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 • auf DP, Master • im AS, Master • im AS, Slave • am Ethernet über NTP Schnittstellen Anzahl Schnittstellen PROFINET Anzahl Schnittstellen PROFIBUS 1. Schnittstelle Schnittstellenphysik Ja; X1 • RJ 45 (Ethernet) • Anzahl der Ports •...
  • Seite 45 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Minimalwert der Aktualisierungszeit ist auch ab- Aktualisierungszeiten – hängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten Aktualisierungszeit bei IRT 250 µs bis 4 ms bei Sendetakt von 250 µs –...
  • Seite 46 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Ja; optional auch verschlüsselt möglich • Offene IE-Kommunikation • Webserver Nein • Medienredundanz PROFINET IO-Controller Dienste PG/OP-Kommunikation – Nein Taktsynchronität – Nein Direkter Datenaustausch – Nein – Ja; per Anwenderprogramm PROFIenergy – Nein Priorisierter Hochlauf – 128;...
  • Seite 47 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 3. Schnittstelle Schnittstellenphysik Ja; X3 • RS 485 • Anzahl der Ports Protokolle • PROFIBUS DP-Master Nein • PROFIBUS DP-Slave • SIMATIC-Kommunikation PROFIBUS DP-Master 48; für die integrierte PROFIBUS DP-Schnittstelle • Anzahl Verbindungen, max. 125; in Summe können maximal 1 000 dezentrale •...
  • Seite 48 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Ja; MRP-Automanager nach IEC 62439-2 Edition – 2.0; MRP-Manager; MRP-Client Ja; als MRP-Ringteilnehmer nach IEC 62439-2 MRP-Interconnection, unterstützt – Edition 3.0 Ja; Voraussetzung: IRT MRPD – 200 ms; bei MRP; stoßfrei bei MRPD Umschaltzeit bei Leitungsunterbre- –...
  • Seite 49 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Applikations-Authentifizierung – verfügbare Security Policies: None, Security Policys – Basic128Rsa15, Basic256Rsa15, Basic256Sha256 "Anonym" oder mittels Benutzername & Passwort Benutzer-Authentifizierung – Anzahl Verbindungen, max. – 5 000 Anzahl Knoten der Client-Schnittstellen, – max. Anzahl Elemente für jeweils einen Auf- –...
  • Seite 50 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Anzahl Server-Methoden, max. – Anzahl Eingänge/Ausgänge je Server- – Methode, max. 10 000; bei 1 s Abtastintervall und 1 s Sendein- Anzahl überwachter Elemente (monito- – tervall red items), max. jeweils 10 vom Typ "Server-Schnittstelle" / "Com- Anzahl der Server-Schnittstellen, max.
  • Seite 51 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Forcen Peripherieein-/ausgänge • Forcen, Variablen • Anzahl Variablen, max. Diagnosepuffer • vorhanden 3 200 • Anzahl Einträge, max. 1 000 davon netzausfallsicher – Traces 8; pro Trace bis zu 512 kbyte Daten möglich • Anzahl projektierbarer Traces Alarme/Diagnosen/Statusinformationen Diagnoseanzeige LED •...
  • Seite 52 Technische Daten Artikelnummer 6ES7517-3AP00-0AB0 Ja; PID-Regler mit integrierter Optimierung für • PID-Temp Temperatur Zählen und Messen • High Speed Counter Normen, Zulassungen, Zertifikate geeignet für Sicherheitsfunktionen Nein Umgebungsbedingungen Umgebungstemperatur im Betrieb 0 °C • waagerechte Einbaulage, min. 60 °C; Display: 50 °C, bei einer Betriebstemperatur •...
  • Seite 53: Allgemeine Technische Daten

    Gewichte Gewicht, ca. 1 978 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch S7- 1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Gerätehandbuch, 05/2021, A5E33594051-AD...
  • Seite 54: Maßbild

    Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1517-3 PN/DP Bild A-1 Maßbild der CPU 1517-3 PN/DP, Front- und Seitenansicht CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Gerätehandbuch, 05/2021, A5E33594051-AD...
  • Seite 55 Maßbild Bild A-2 Maßbild CPU 1517-3 PN/DP, Seitenansicht mit geöffneter Frontklappe CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Gerätehandbuch, 05/2021, A5E33594051-AD...
