Kommunikation im Netz mit einer S7-200 CPU
Die DP-Schnittstelle der CPU 215 kann an einen DP-Master im Netz angeschlossen sein
und trotzdem als MPI-Slave mit anderen Mastern, z.B. einem SIMATIC Programmiergerät
oder einer S7-300/S7-400 CPU, im gleichen Netz kommunizieren.

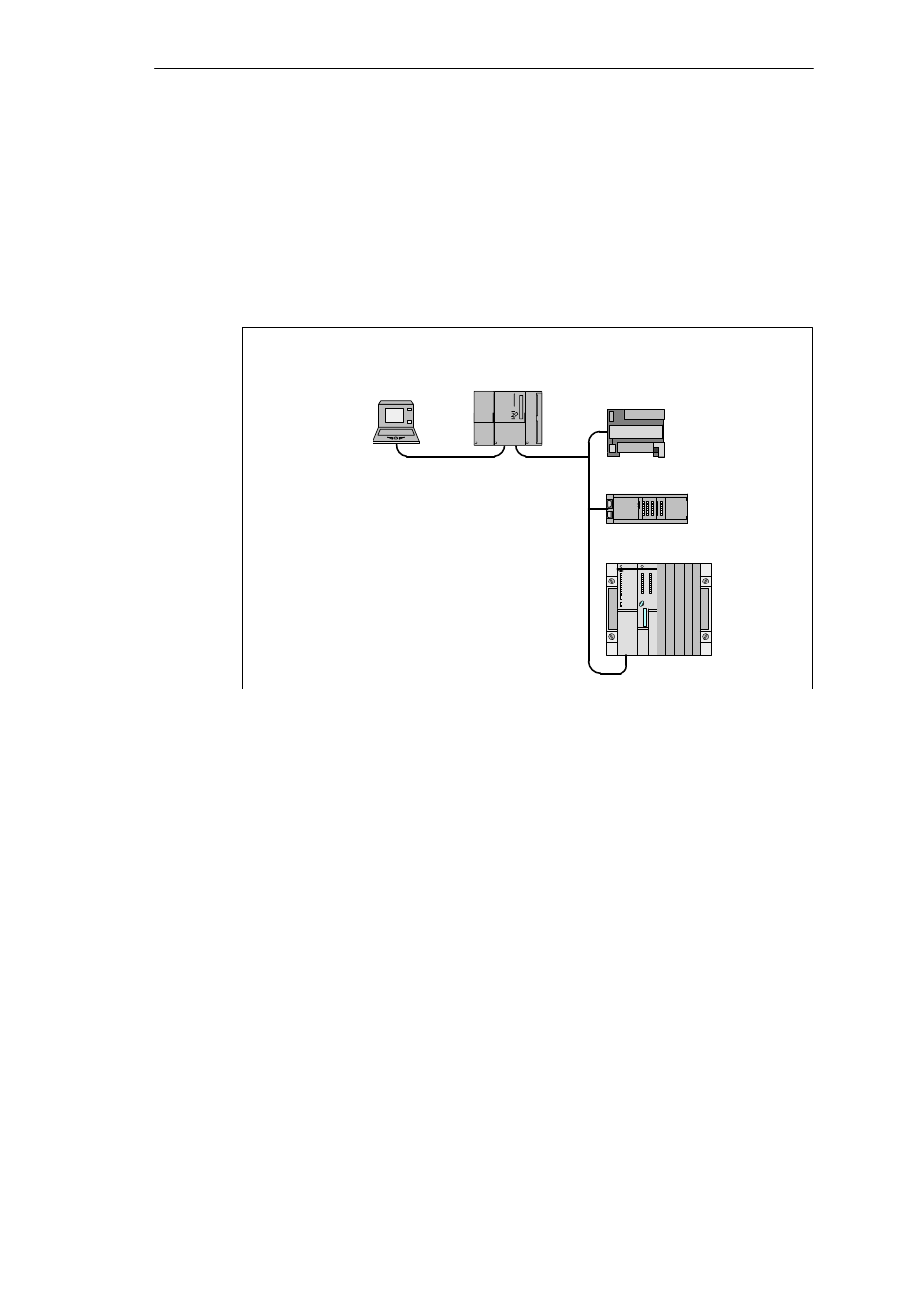

Bild 9-9 zeigt ein PROFIBUS-Netz mit einer CPU 215. In dieser Situation ist die CPU 315-2
der DP-Master und wurde von einem SIMATIC Programmiergerät mit der Programmiersoft-
ware STEP 7 konfiguriert. Die CPU 215 ist ein DP-Slave, der der CPU 315-2 "gehört". Die
Baugruppe ET 200 ist auch ein Slave der CPU 315-2. Die S7-400 CPU ist an das PROFI-
BUS-Netz angeschlossen und liest mit der Operation XGET aus dem Anwenderprogramm
der S7-400 CPU Daten aus der CPU 215.
