Steuerung über Ein- und Ausgänge
8.3
Konfigurieren der Signalzustände der Ausgänge
Mit der S7-200 CPU können Sie die Signalzustände der digitalen Ausgänge bei einem Über-
gang in den Betriebszustand STOP auf bestimmte Werte setzen, oder Sie können die Aus-
gänge in genau dem Zustand einfrieren, in dem sie sich beim Übergang in STOP befanden.
Die Einstellungen der Ausgänge sind Teil der CPU-Konfigurationsdaten für das System, die
in den Speicher der CPU geladen und dort abgelegt werden.
Die Konfiguration der Ausgangswerte ist nur bei digitalen Ausgängen möglich. Analogaus-
gänge werden bei einem Übergang in den Betriebszustand STOP eingefroren. Dies ge-
schieht, weil Ihr Programm für die Aktualisierung der Analogausgänge verantwortlich ist. Die
CPU aktualisiert die Analogein- und Analogausgänge als Systemfunktion. Für die Analogein-
und Analogausgänge wird im Speicher der CPU kein Abbild abgelegt.
Wählen Sie den Menübefehl CPU
stellungen der Ausgänge" (siehe Bild 8-5). In diesem Dialogfeld haben Sie folgende zwei
Möglichkeiten zum Konfigurieren der Ausgänge:
Möchten Sie die Ausgänge in ihrem letzten Zustand einfrieren, aktualisieren Sie das Kon-
trollkästchen "Ausgang einfrieren" und bestätigen Sie mit "OK".
Wenn Sie die definierten Werte in die Ausgänge kopieren möchten, dann geben Sie jetzt
die Einstellungen für die Ausgänge an. Klicken Sie für jeden Ausgang, den Sie bei einem
Übergang in STOP auf "1" setzen möchten, das zugehörige Kontrollkästchen an. Ab-
schließend bestätigen Sie Ihre Einstellungen mit "OK".
Standardmäßig kopiert die CPU diese Einstellungen in die Ausgänge. Voreingestellt ist für
alle Ausgänge der Zustand "0".
CPU konfigurieren
Schnittstelle 0
Einstellungen der Ausgänge
Ausgänge einfrieren
A0.x
A1.x
A2.x
A3.x
A4.x
A5.x
A6.x
A7.x
Konfigurationsparameter müssen erst in die CPU geladen werden, bevor sie wirksam werden.

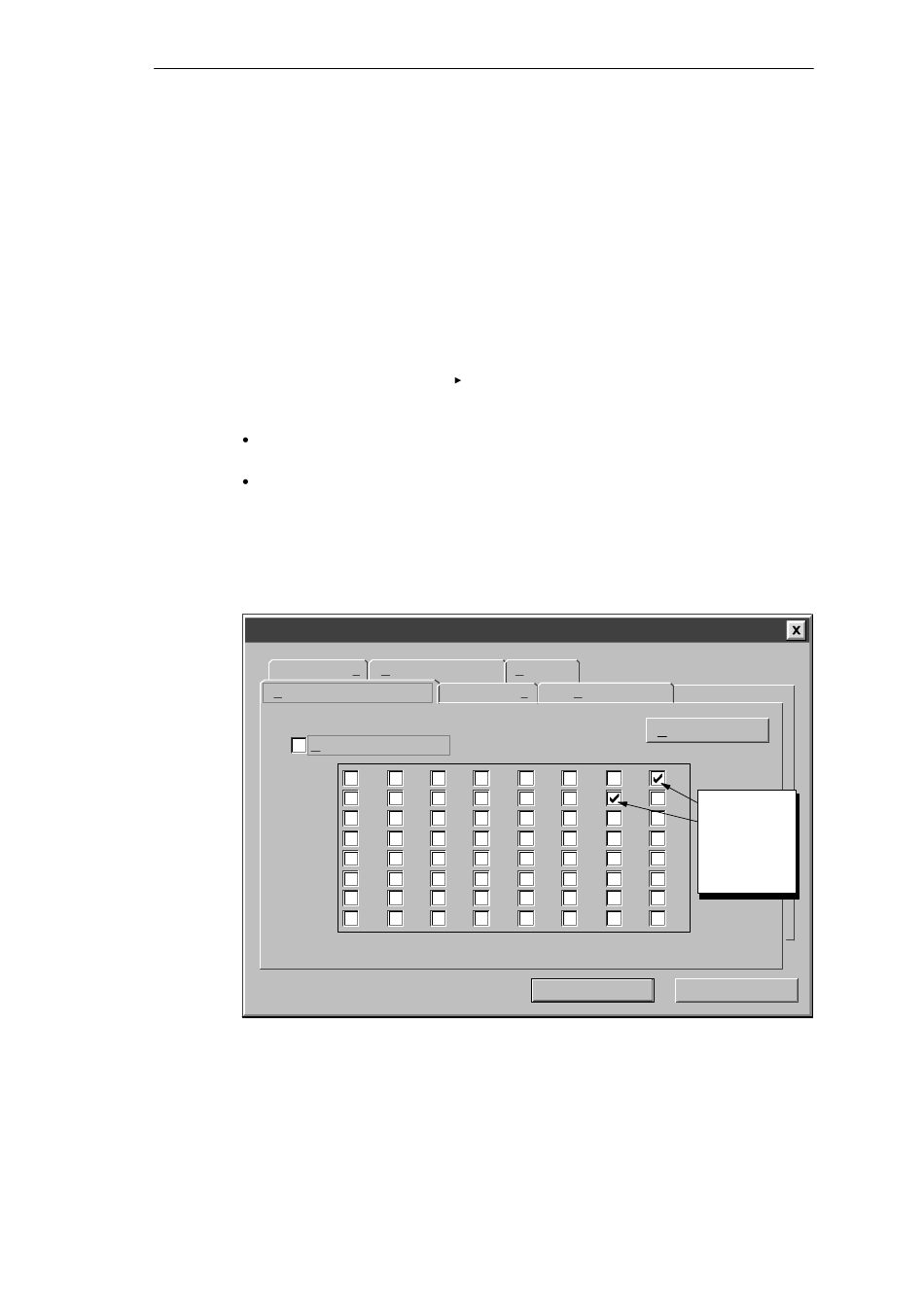

Bild 8-5
Konfigurieren der Signalzustände für die Ausgänge
