A.24 Erweiterungsmodul EM 222, Digitalausgabe 8 x Relais
Bestellnummer:
Leistungsmerkmale
Abmessungen (B x H x T) 90 x 80 x 62 mm
Gewicht 0,2 kg
Stromaufnahme 3 W
1
Ein- und Ausgänge 8 digitale Relaisausgänge
Normen UL 508
FM Klasse I, Kategorie 2
gemäß VDE 0160
gemäß EG-Richtlinie
Ausgänge
Ausgangstyp Relais, Schwachstromkontakt
Spannungsbereich 5 bis 30 V DC/250 V AC
Max. Laststrom 2 A/Ausgang, 8 A/Leiter
Überspannungsstoß 7 A bei geschl. Kontakten
Isolationswiderstand min. 100 MΩ (neu)
1
In der CPU sind 8 Eingänge im Prozeßabbild der Eingänge für dieses Modul vorgesehen.
N (-)
24-V-DC-
+
Relaisaus-
L (+)
gang
RELAY
OUTPUTS
M L+

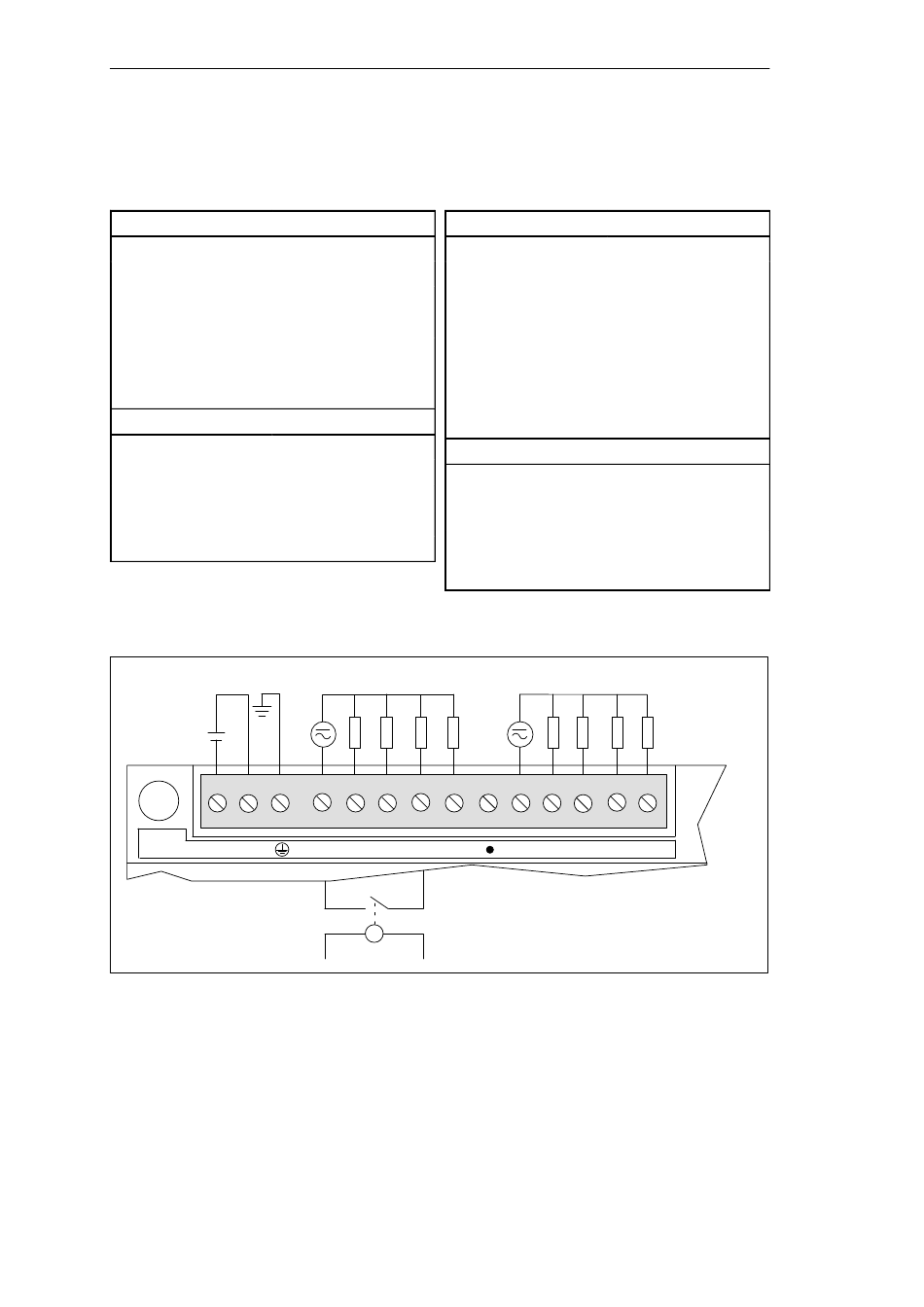

Bild A-24 Kennzeichnung der Anschlüsse beim EM 222 Digitalausgabe 8 x Relais
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
6ES7 222-1HF00-0XA0
Ausgänge, Fortsetzung
Verzögerung Schaltvorgänge
Lebensdauer
Kontaktwiderstand
Elektrische Trennung
CSA C22.2 142
Spule zu Kontakt
Kontakt zu Kontakt
(zwischen geöffneten
Kontakten)
Kurzschlußschutz
Strombedarf
5-V-DC-logische-Spannung
Ausgangsspannung 24 V DC
Strom an Ausgängen
Ausgänge (30 V DC/250 V AC)
N (-)
L (+)
1L .0 .1 .2 .3
Hinweis:
1. Ist-Werte der Komponenten können variieren.
2. Schließen Sie die AC-Leitung an Klemme L an.
3. Erdung der DC-Stromkreise ist optional.
Technische Daten
max. 10 ms
10 000 000 mechanisch
100 000 mit Bemessungslast
max. 200 mΩ (neu)
1500 V AC, 1 min
750 V AC, 1 min
keine
80 mA aus Zentralgerät
85 mA von Zentralgerät oder
externer Stromversorgung
Wird vom Anwender am
Modulleiter geliefert.
2L .4 .5 .6 .7
