9.3 Datenkommunikation über PC/PPI-Kabel
PC/PPI-Kabel
Die Kommunikationsschnittstellen eines Personal Computers sind im allgemeinen Schnitt-
stellen, die mit dem RS-232-Standard kompatibel sind. Die Kommunikationsschnittstellen der
S7-200 CPU arbeiten mit dem RS-485-Standard, damit mehrere Geräte an das gleiche Netz
angeschlossen werden können. Mit dem PC/PPI-Kabel können Sie die RS-232-Schnittstelle
eines Personal Computers mit der RS-485-Schnittstelle einer S7-200 CPU verbinden (siehe
Bild 9-5). Sie können mit dem PC/PPI-Kabel auch die Kommunikationsschnittstelle einer
S7-200 CPU an andere RS-232-kompatible Geräte anschließen.

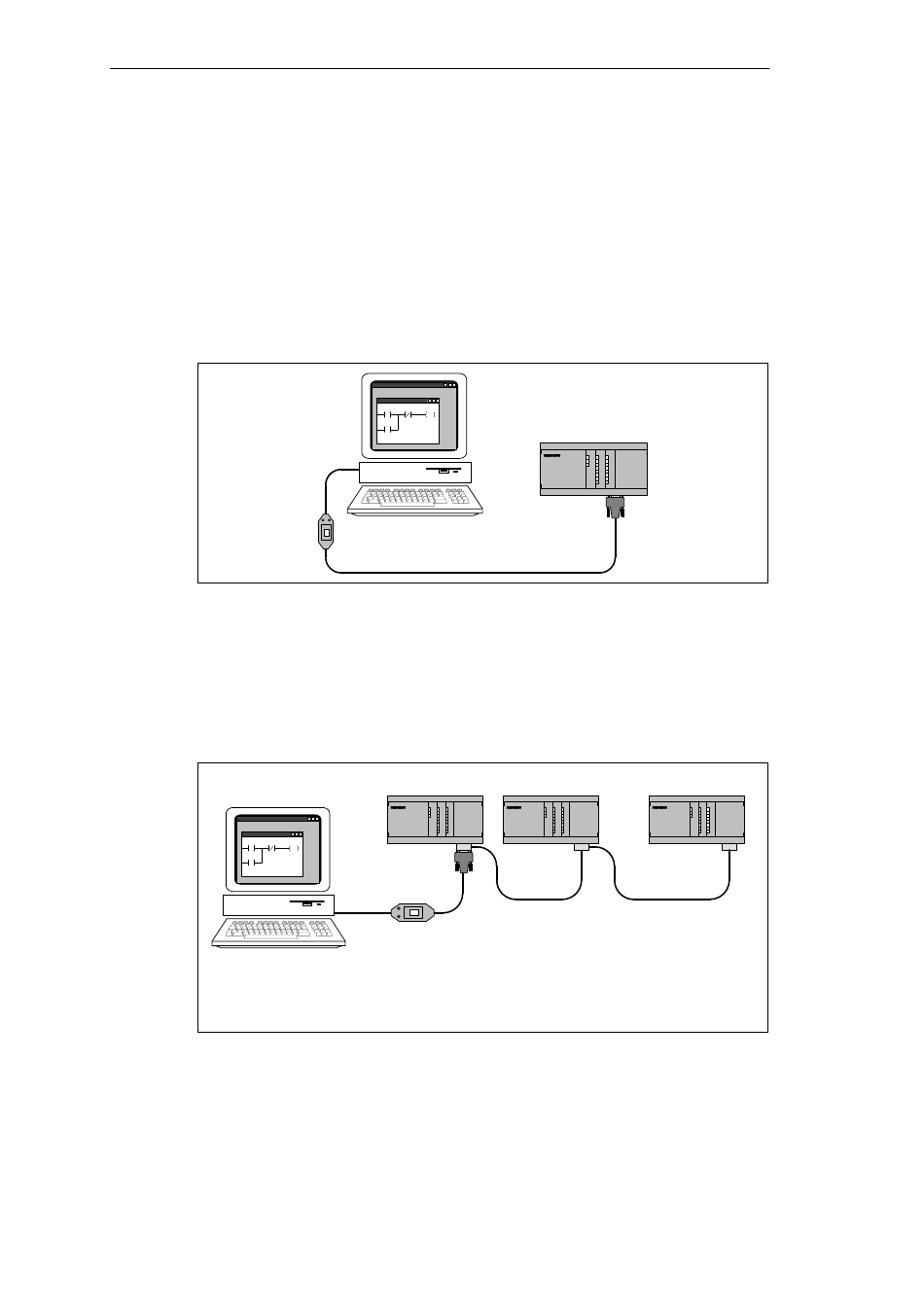

Bild 9-5 Kommunizieren mit einer S7-200 CPU über ein PC/PPI-Kabel
Einsetzen des PC/PPI-Kabels mit STEP 7-Micro/WIN
STEP 7-Micro/WIN kann über das PC/PPI-Kabel mit einer oder mehreren S7-200 CPUs
kommunizieren (siehe Bild 9-6). Wenn Sie mit STEP 7-Micro/WIN arbeiten, müssen Sie
darauf achten, daß die für das PC/PPI-Kabel ausgewählte Baudrate der für das Netz richti-
gen Baudrate entspricht. STEP 7-Micro/WIN unterstützt nur 9600 Baud und 19.200 Baud.
Teilnehmer 0
Schalten Sie bei den Teilnehmern 2 und 4 den Abschlußwiderstand zu. Bei diesen Teilnehmern
handelt es sich um die äußeren Enden im Netz.
Der Busanschlußstecker von Teilnehmer 2 verfügt über einen Stecker für die
Programmierschnittstelle. Die Busanschlußstecker von allen anderen Teilnehmern verfügen nicht
über Stecker für die Programmierschnittstellen.
Bild 9-6 Kommunizieren mit einer CPU im Netz über PC/PPI-Kabel
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Kommunikation im Netz mit einer S7-200 CPU
RS-232
Teilnehmer 0
PC/PPI-Kabel
S7-200 CPU
Teilnehmer 2
RS-232
RS-485
PC/PPI-Kabel
S7-200 CPU
Teilnehmer 2
RS-485
S7-200 CPU S7-200 CPU
Teilnehmer 3 Teilnehmer 4
