Siemens SIMATIC S7-200 Systemhandbuch Seite 39

MPI-Baugruppe
oder CP
MPI-Kabel
(RS-485)
Slaves

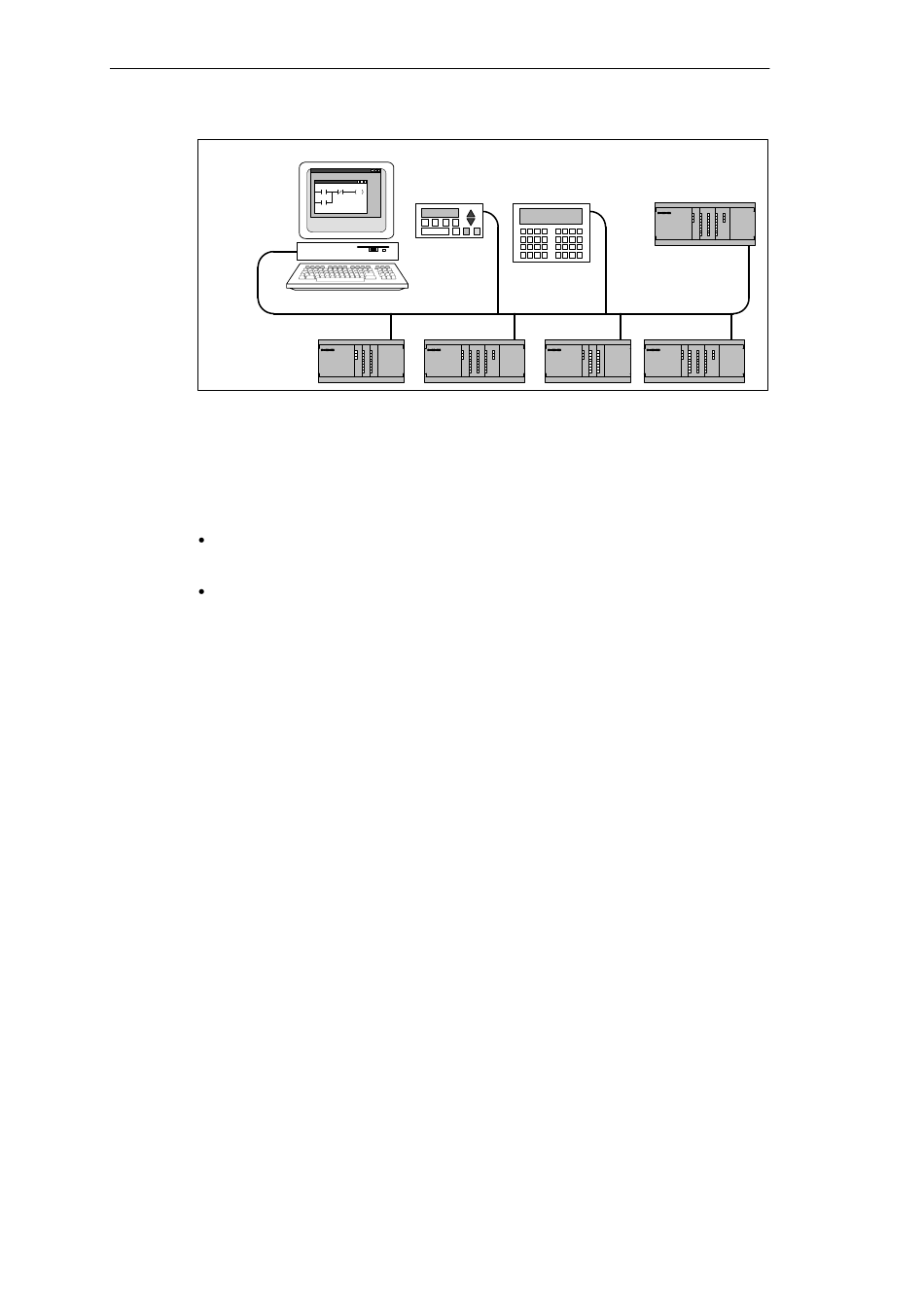

Bild 3-5 Beispiel für den Einsatz einer MPI-Baugruppe bzw. eines Kommunikationsprozessors
mit Master- und Slave-Geräten
Wo beginne ich, die Kommunikation einzurichten?
Je nach dem Betriebssystem, mit dem Sie arbeiten, können Sie die Kommunikation
folgendermaßen einrichten:
Unter Windows 3.1
Nur in STEP 7-Micro/WIN 16
Unter Windows 95 und Windows NT 4.0
– Im letzten Schritt des Installationsvorgangs (siehe Abschnitt 3.1)
– Über das Symbol "PG/PC-Schnittstelle einstellen" in der Systemsteuerung unter
Windows
– In STEP 7-Micro/WIN 32
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Installieren und Bedienen der Software STEP 7-Micro/WIN
TD 200
CPU 212 CPU 214
Master
OP15 CPU 214
CPU 212 CPU 214
3-9
