Siemens SIMATIC S7-200 Systemhandbuch Seite 240

Operationssatz

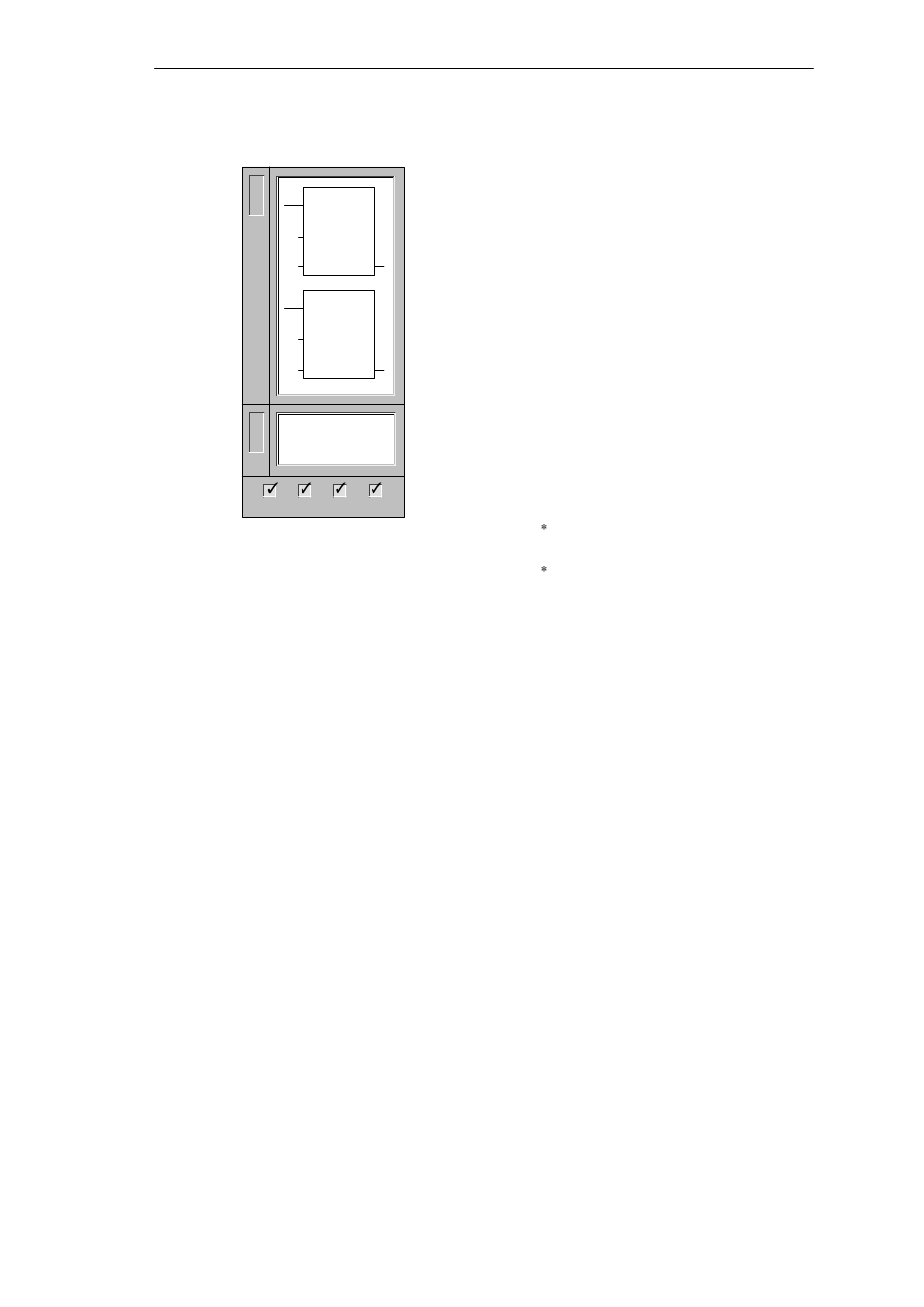

Ganze Zahlen multiplizieren und dividieren
K
O
EN
P
IN1
IN2
EN
IN1
IN2
A
MUL
W
L
DIV
212 214
Hinweis: Wenn Sie in KOP programmieren, können Sie angeben, daß IN1 gleich OUT ist.
Auf diese Weise sparen Sie Speicherplatz.
Diese Operationen beeinflussen die folgenden Sondermerker:
SM1.0 (Null); SM1.1 (Überlauf); SM1.2 (negativ); SM1.3 (Division durch Null)
10-52
Die Operation Ganze Zahlen (16 Bit) multiplizieren
multipliziert zwei ganze Zahlen (16 Bit) und liefert ein Ergebnis
MUL
(32 Bit) in OUT.
In AWL wird von dem Wert (32 Bit) in OUT das niederwertigste
OUT
Wort (16 Bit) als einer der Faktoren verwendet.
OUT
Die Operation Ganze Zahlen (16 Bit) dividieren dividiert zwei
ganze Zahlen (16 Bit) und liefert ein Ergebnis (32 Bit) in OUT.
DIV
Das Ergebnis (32 Bit) in OUT besteht aus einem Quotienten (16
niederwertigste Bits) und einem Divisionsrest (16 höchstwertige
OUT
Bits).
In AWL wird von dem Wert (32 Bit) in OUT das niederwertigste
OUT
Wort (16 Bit) als Dividend verwendet.
Operanden:
IN1, OUT
IN1, OUT
215 216
In KOP:
In AWL:
IN1, IN2: VW, T, Z, EW, AW, MW, SMW, AC,
AEW, Konstante, *VD, *AC, SW
OUT: VD, ED, AD, MD, SMD, AC, *VD,
*AC, SD
IN1 IN2 = OUT
IN1 / IN2 = OUT
IN1 OUT = OUT
OUT / IN1 = OUT
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
